可接受 - 1，2，3级 • 导线 沿 正确 方 向缠绕螺 钉 体 ， 但 有 少 数 股 线 在 紧固螺 钉 的 过 程中 散 开。 • 导线 从 螺 钉 头 下 露 出的 部分小 于 线径 的 1/3 。 •从 螺 钉 头 下 突 出的 导线 不 违 反 最小 电 气 间 隙 。 • 导线 与 螺 钉 头 之 间的机 械缠绕 ， 至 少 达到 180° 。 • 接 触区 域 无绝缘物 。 • 导线未 与 自 身 重叠 。 缺 陷 -…
当不要求使用终端接线片时，可直接将导线缠绕在螺钉下方，缠绕的方式要使导线在拧紧螺钉时不
会松开，并且导线尽可能短，不会与接地端或其它带电导体短路。
如使用垫圈，导线／引线装配在垫圈下方。
除非另外注明，所有要求适用于多股导线与单股导线。
有些机械零部件可能需要特殊的固定要求。

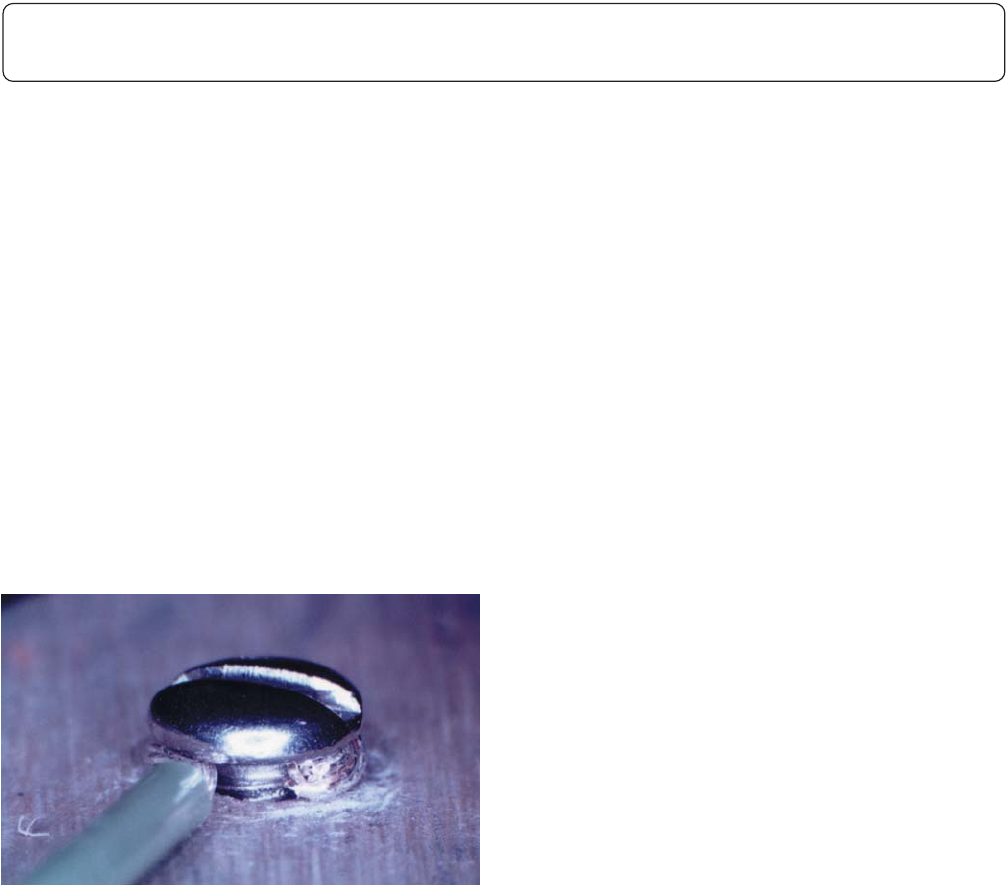

⽬标 - 1，2，3级
• 股线的原始形态未受到扰动（多股导线）。
• 导线缠绕螺钉至少达到270°。
• 导线固定在螺钉头的下面。
• 导线缠绕方向正确。
• 所有股线均在螺钉头的下面。
图4-19
4 机械组装
4.1.4.2 机械零部件的安装 – 螺纹紧固件 – 导线
4-9IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

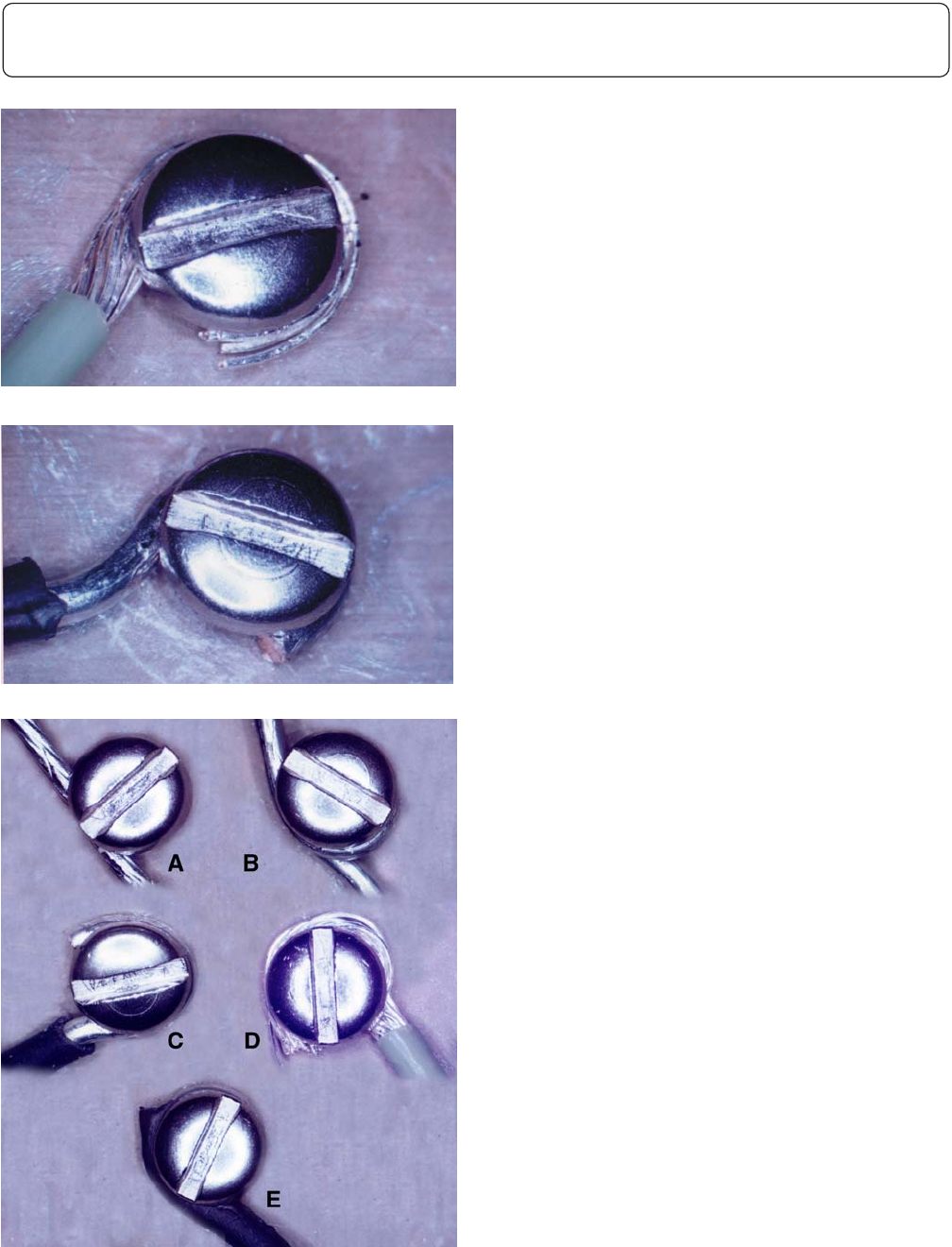

可接受 - 1，2，3级
• 导线沿正确方向缠绕螺钉体，但有少数股线
在紧固螺钉的过程中散开。
• 导线从螺钉头下露出的部分小于线径的1/3。
•从螺 钉 头 下 突 出的导线不 违 反最小电气间
隙。
• 导线与螺钉头之 间的机械缠绕，至 少达到
180°。
• 接触区域无绝缘物。
• 导线未与自身重叠。
缺陷 - 1，2，3级
• 导线未缠绕螺钉体（A）。
• 导线与自身重叠（B）。
• 单股导线缠绕方向错误（C）。
•多股线缠绕方向错误（拧紧螺钉时导致螺旋
线松散）（D）。
• 接触区域有绝缘物（E）。
•多股线上锡（未图示）。
•没有 按 照 客户的要求上锡 或 用 粘 合剂固定
（未图示）。
图4-20
图4-21
图4-22
4 机械组装
4.1.4.2 机械零部件的安装 – 螺纹紧固件 – 导线（续）
4-10 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
本节描述了螺栓端面与连接器相应连接面的高度之间的关系。这对获得连接器针脚的最佳接触至关
重要。（如果固定连接器两边的螺栓顶端太高，会妨碍连接器（插头、插座）之间针脚的紧密接触。
――译者注）。
为使螺栓端面控制在连接器端面至表面下0.75mm[0.030in]范围内，可能需要叠加不同规格的垫圈。
可接受 - 1，2，3级
• 螺栓端面位于连接器端面至表面下0.75mm
[0.030in]范围内。
• 可以通过增加或减少（螺栓自带的）垫圈调
整螺栓高度。
缺陷 -
1，2，3级
• 螺栓端面高出连接器端面，图4-24。
• 螺栓端面位于连接器端面下0.75mm[0.030in]
以下，图4-25。
图4-23
图4-24
图4-25
4 机械组装
4.2 螺栓安装
