本 节 包括 两 类插针 的 安 装 ： 板边连 接 器引针 和 压 接 插针 。 这些 装 置通 常 由自 动 化 设备 进 行安 装 。对 这 类 机 械 操作 的目 视检 查 内 容 包括 ： 受 损 的 插针 、 弯曲 和 断 裂 的 插针 、受 损 的接 触 簧 片，以及 基板 或 导 电图 形 的 损伤 。 连 接 器 的 装 配要求 见 7.1.8 节 。 连 接 器 的 损伤 要求 见 9.5 节 。 可接受 - 1，2…

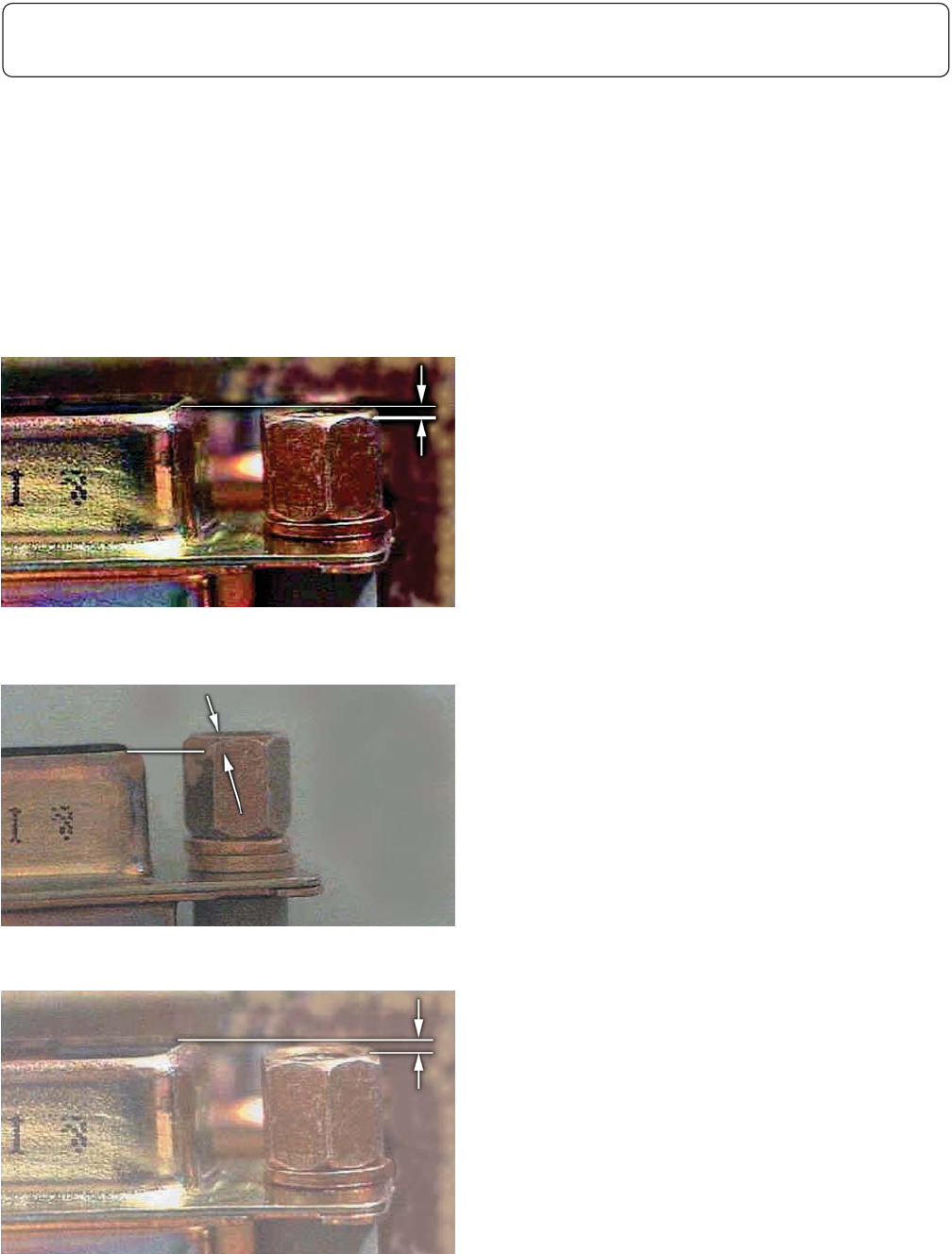

本节描述了螺栓端面与连接器相应连接面的高度之间的关系。这对获得连接器针脚的最佳接触至关
重要。（如果固定连接器两边的螺栓顶端太高，会妨碍连接器（插头、插座）之间针脚的紧密接触。
――译者注）。
为使螺栓端面控制在连接器端面至表面下0.75mm[0.030in]范围内，可能需要叠加不同规格的垫圈。
可接受 - 1，2，3级
• 螺栓端面位于连接器端面至表面下0.75mm
[0.030in]范围内。
• 可以通过增加或减少（螺栓自带的）垫圈调
整螺栓高度。
缺陷 -
1，2，3级
• 螺栓端面高出连接器端面，图4-24。
• 螺栓端面位于连接器端面下0.75mm[0.030in]
以下，图4-25。
图4-23
图4-24
图4-25
4 机械组装
4.2 螺栓安装
4-11IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
本节包括两类插针的安装：板边连接器引针和压接插针。这些装置通常由自动化设备进行安装。对
这类机械操作的目视检查内容包括：受损的插针、弯曲和断裂的插针、受损的接触簧片，以及基板
或导电图形的损伤。连接器的装配要求见7.1.8节。连接器的损伤要求见9.5节。
可接受 - 1，2，3级
• 间隙在规定的公差之内。
• 接触簧片位于绝缘座内。
注：簧片台肩和焊盘之间，需要留有足够的空
间，以适合维修时方便使用制造商提供的配套
起拔工具。
1
2
3
4
5
6
7
8
1
图4-26
1. 基板
2. 焊盘
3. 簧⽚台肩
4. 接触簧⽚
5. 间隙
6. ⽆焊盘损伤
7. ⽆可辨识的损伤
8. 绝缘座
4 机械组装
4.3 连接器插针
4-12 IPC-A-610E-2010
2010年4月
4.3.1 连接器插针 – 板边连接器引针
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 - 1，2，3级
• 接触簧片伸出绝缘座（A）。
• 接触簧片台肩与焊盘间的间隙大于规定
值（B）。
B.
A.
图4-27
4 机械组装
4.3.1 连接器插针 – 板边连接器引针（续）
4-13IPC-A-610E-2010
2010年4月
