缺 陷 - 1，2，3级 • 接 触 簧 片 伸 出 绝缘座 （ A ） 。 • 接 触 簧 片 台 肩 与 焊盘 间的间 隙 大于 规 定 值 （ B ） 。 B. A. 图4-27 4 机械组装 4.3.1 连接器插针 – 板边连接器引针（续） 4-13 IPC-A-610E-2010 2010 年 4 月 SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
本节包括两类插针的安装：板边连接器引针和压接插针。这些装置通常由自动化设备进行安装。对
这类机械操作的目视检查内容包括：受损的插针、弯曲和断裂的插针、受损的接触簧片，以及基板
或导电图形的损伤。连接器的装配要求见7.1.8节。连接器的损伤要求见9.5节。
可接受 - 1，2，3级
• 间隙在规定的公差之内。
• 接触簧片位于绝缘座内。
注：簧片台肩和焊盘之间，需要留有足够的空
间，以适合维修时方便使用制造商提供的配套
起拔工具。
1
2
3
4
5
6
7
8
1

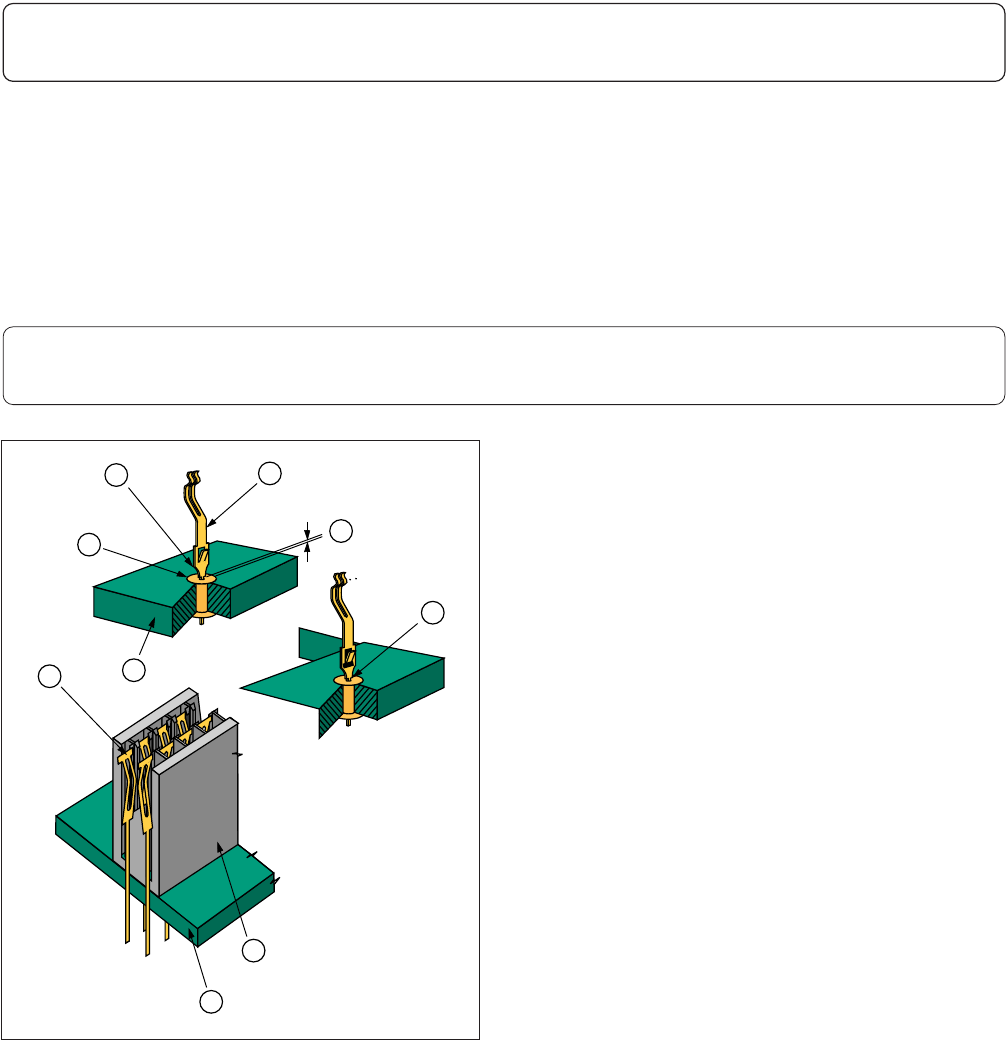

图4-26
1. 基板
2. 焊盘
3. 簧⽚台肩
4. 接触簧⽚
5. 间隙
6. ⽆焊盘损伤
7. ⽆可辨识的损伤
8. 绝缘座
4 机械组装
4.3 连接器插针
4-12 IPC-A-610E-2010
2010年4月
4.3.1 连接器插针 – 板边连接器引针
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 - 1，2，3级
• 接触簧片伸出绝缘座（A）。
• 接触簧片台肩与焊盘间的间隙大于规定
值（B）。
B.
A.

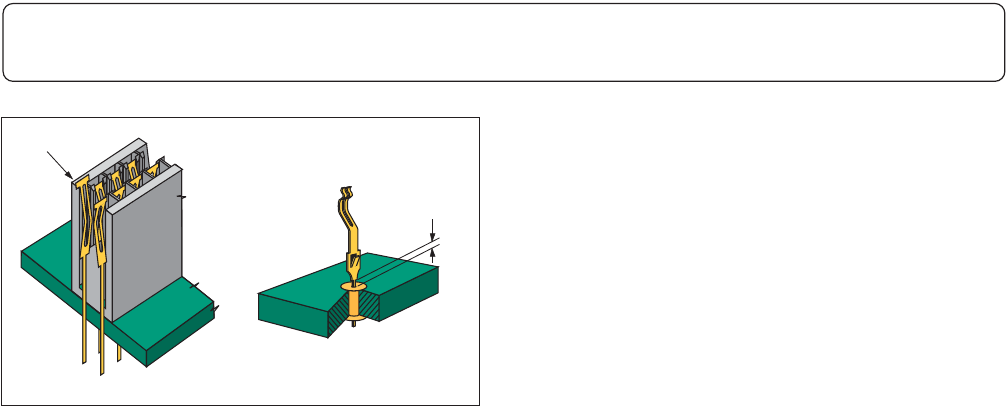

图4-27
4 机械组装
4.3.1 连接器插针 – 板边连接器引针（续）
4-13IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 插针笔直无扭曲，就位适当。
可接受 - 1，2，3级
• 插针偏离中心线不超过插针厚度的50%。
注：插针高度的标称公差要符合插针连接器制
造商的要求或总图上的规格。连接器插针和与
之相配的连接器之间必须有良好的电气接触。
缺陷 - 1，2，3级
• 插针弯曲超出对位范围。（插针弯曲，偏离中
心线超出插针厚度的50%。）
• 插针明显弯曲。
• 插针高度超出规定的公差范围。

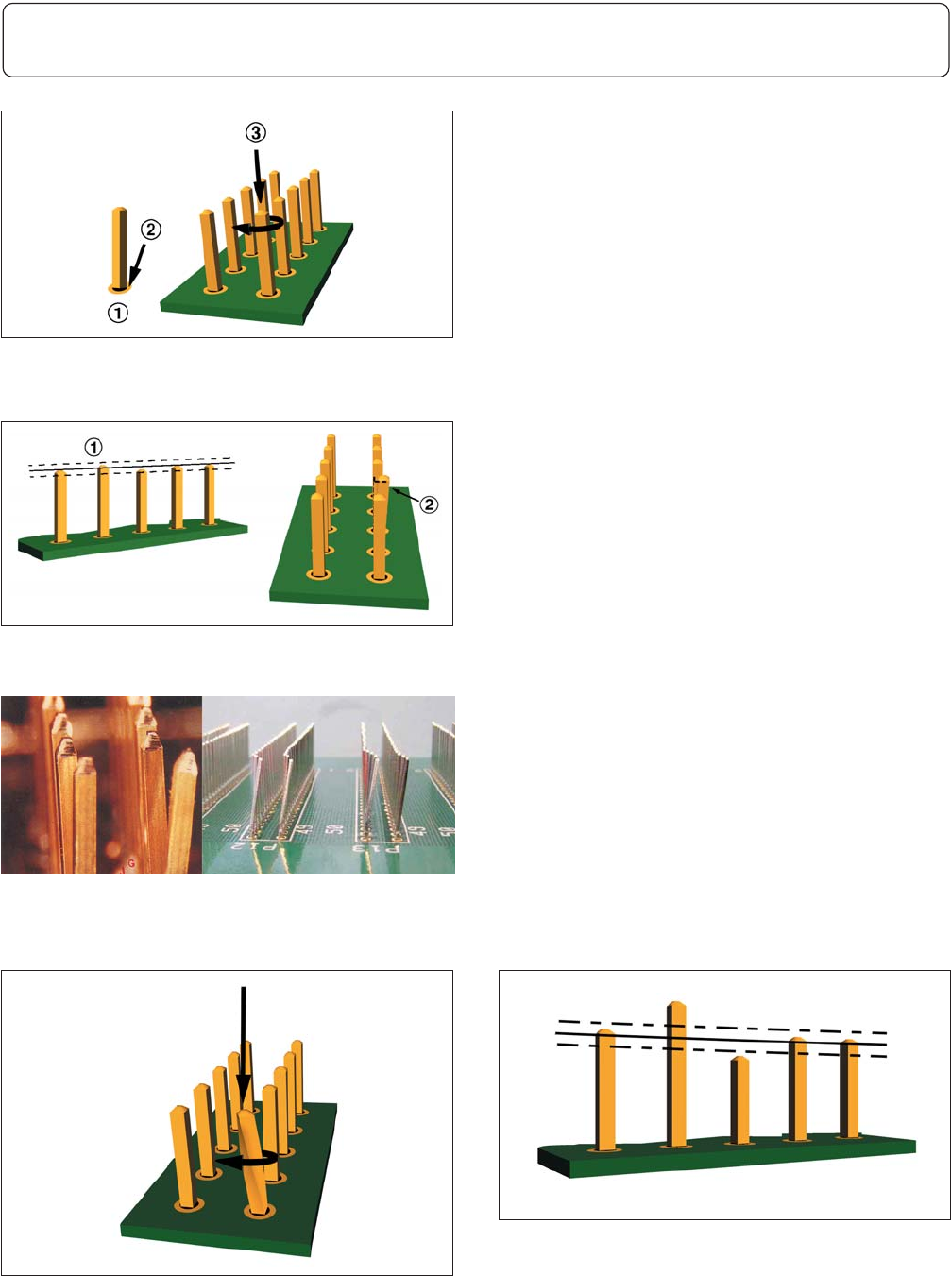

图4-28
1. ⽆可辨识损伤
2. 焊盘
3. ⽆可辨识扭曲
图4-29
1. 插针⾼度公差 2. ⼩于插针厚度的50%
图4-30
图4-31
图4-32
4 机械组装
4.3.2 连接器插针 – 压接插针
4-14 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
