“压接插针”这个名词是由装配工艺而得。许多靠压力插入的插针，例如：连接器、支柱等，原本
是不焊接的。如果需要焊接，下列要求适用。
⽬标 - 1，2，3级
• 组件辅面有360°的焊料填充。
注：对主面的焊料填充不作要求。
图4-35
1
2
3
4
5
图4-36
1. 底视图
2. 侧视图
3. 焊盘
4. 俯视图
5. PCB
4 机械组装
4.3.2.1 压接插针 – 焊接
4-16 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2级
• 插针的两邻边有焊料填充或覆盖（辅面）。
可接受 - 3级
• 组件辅面有330°的焊料填充。
可接受 - 1级
•如果焊料堆积不妨碍插针的后续装配，针的
侧面允许焊料芯吸超过2.5mm[0.0984in]。
可接受 - 2，3级
• 插针侧面的焊料芯吸小于2.5mm[0.0984in]，
只要不妨碍插针的后续装配。
1
2
3
4
5

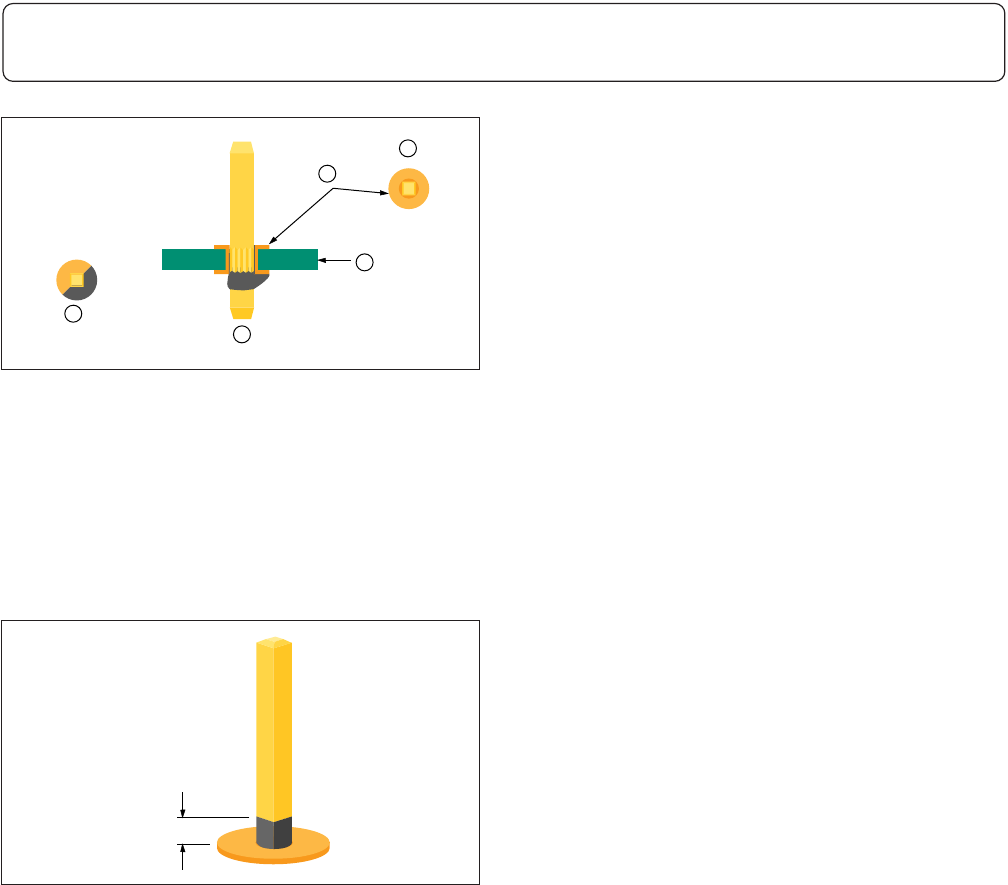

图4-37
1. 底视图
2. 侧视图
3. 焊盘
4. 俯视图
5. PCB
2.5 mm [0.0984 in]
图4-38
4 机械组装
4.3.2.1 压接插针 – 焊接（续）
4-17IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 - 1，2级
• 焊料未填充或覆盖（辅面）插针的两邻边。
缺陷 -3级
• 组件辅面的焊料填充少于330°。
缺陷 - 1，2，3级
• 焊料妨碍了插针的后续装配。
缺陷 - 2，3级
• 焊料芯吸超过2.5mm[0.0984in]。
1
2
3
4
5

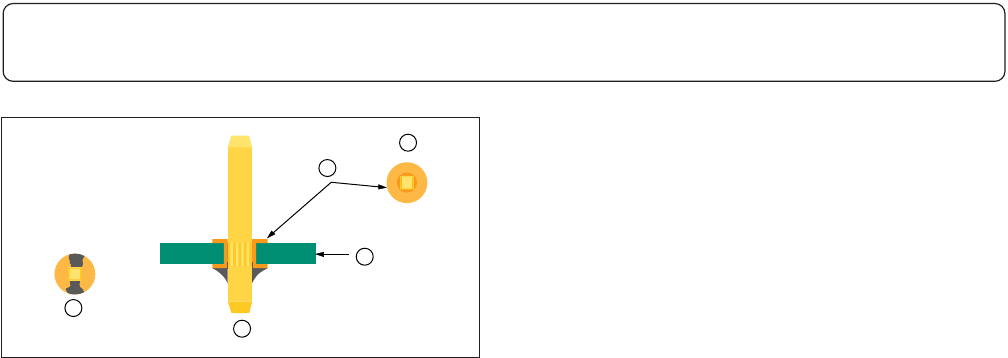

图4-39
1. 底视图
2. 侧视图
3. 焊盘
4. 俯视图
5. PCB
4 机械组装
4.3.2.1 压接插针 – 焊接（续）
