其 它 要求 见 IPC/WHMA-A-620 。 注 ： 浸 蜡 的 扎带 不可 使 用清 洁溶 剂 。 3 级 产品不 允许 使 用 蜂 蜡 。 ⽬标 - 1，2，3级 • 束紧 件 整 齐 、 紧固 ，并保持一 定 间 距 ， 使导 线固定 在 紧 致整 齐 的 线束内 。 可接受 - 1，2，3级 • 扎带末端 要求 ： – 扎带末端伸 出 未 超 过扎带厚度 的 1 倍 。 –割 断 面与 扎带 结 扣 面 平 行 。 • 导…
缺陷 - 1，2级
• 焊料未填充或覆盖（辅面）插针的两邻边。
缺陷 -3级
• 组件辅面的焊料填充少于330°。
缺陷 - 1，2，3级
• 焊料妨碍了插针的后续装配。
缺陷 - 2，3级
• 焊料芯吸超过2.5mm[0.0984in]。
1
2
3
4
5
图4-39
1. 底视图
2. 侧视图
3. 焊盘
4. 俯视图
5. PCB
4 机械组装
4.3.2.1 压接插针 – 焊接（续）
4-18 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
其它要求见IPC/WHMA-A-620。
注：浸蜡的扎带不可使用清洁溶剂。3级产品不允许使用蜂蜡。
⽬标 - 1，2，3级
• 束紧件整齐、紧固，并保持一定间距，使导
线固定在紧致整齐的线束内。
可接受 - 1，2，3级
• 扎带末端要求：
–扎带末端伸出未超过扎带厚度的1倍。
–割断面与扎带结扣面平行。
• 导线固定在线束内。

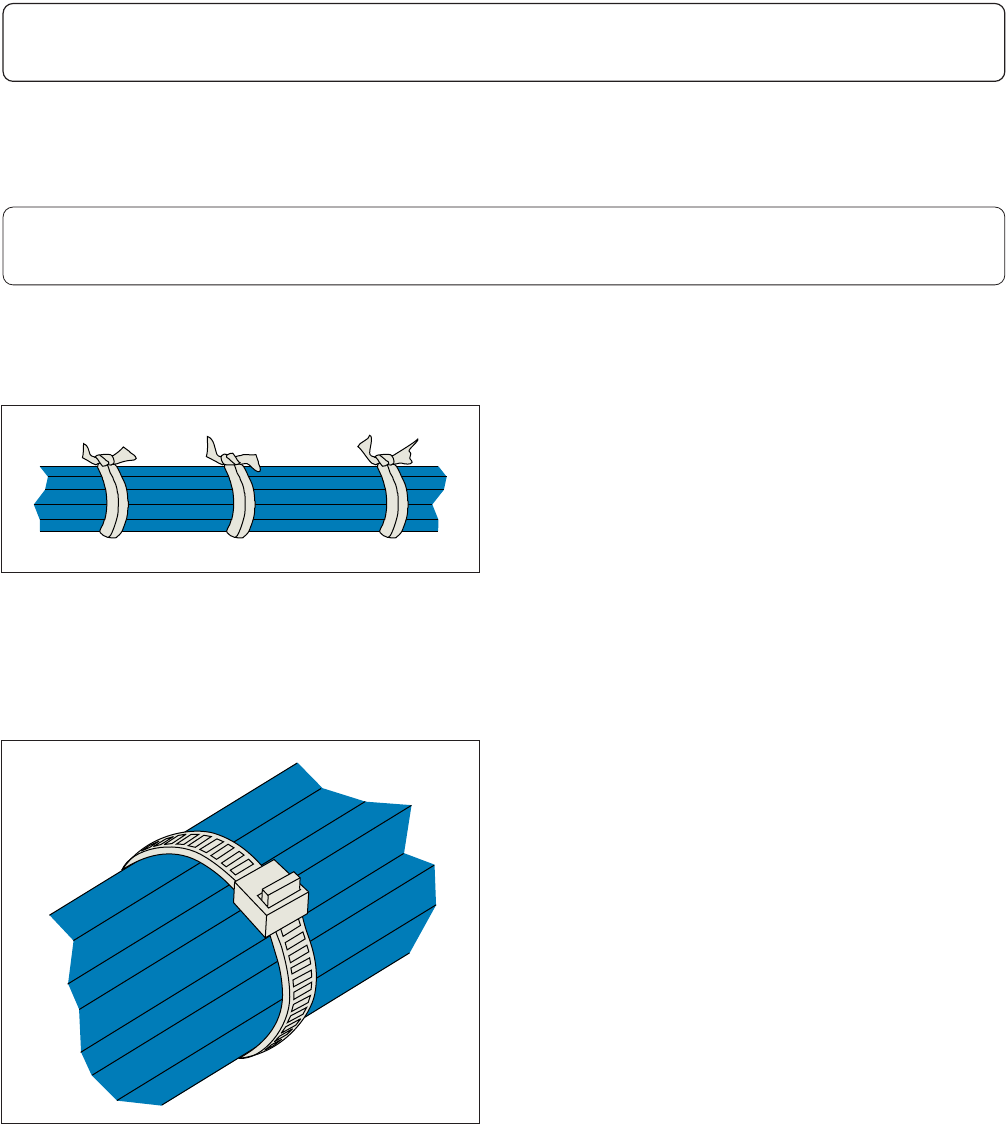

图4-40
图4-41
4 机械组装
4.4 线束的固定
4-19IPC-A-610E-2010
2010年4月
4.4.1 线束的固定 – 概述
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 线束分叉时两端都有绑带或扎带。
• 结点绑带或扎带整齐、紧固。
• 导线固定在线束内。
• 用方结、外科医用结、或其他认可的打结方
法来捆扎，图4-43。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 捆绑处的导线处于应力中。
• 绑带或扎带结点位于套管或标记下方。

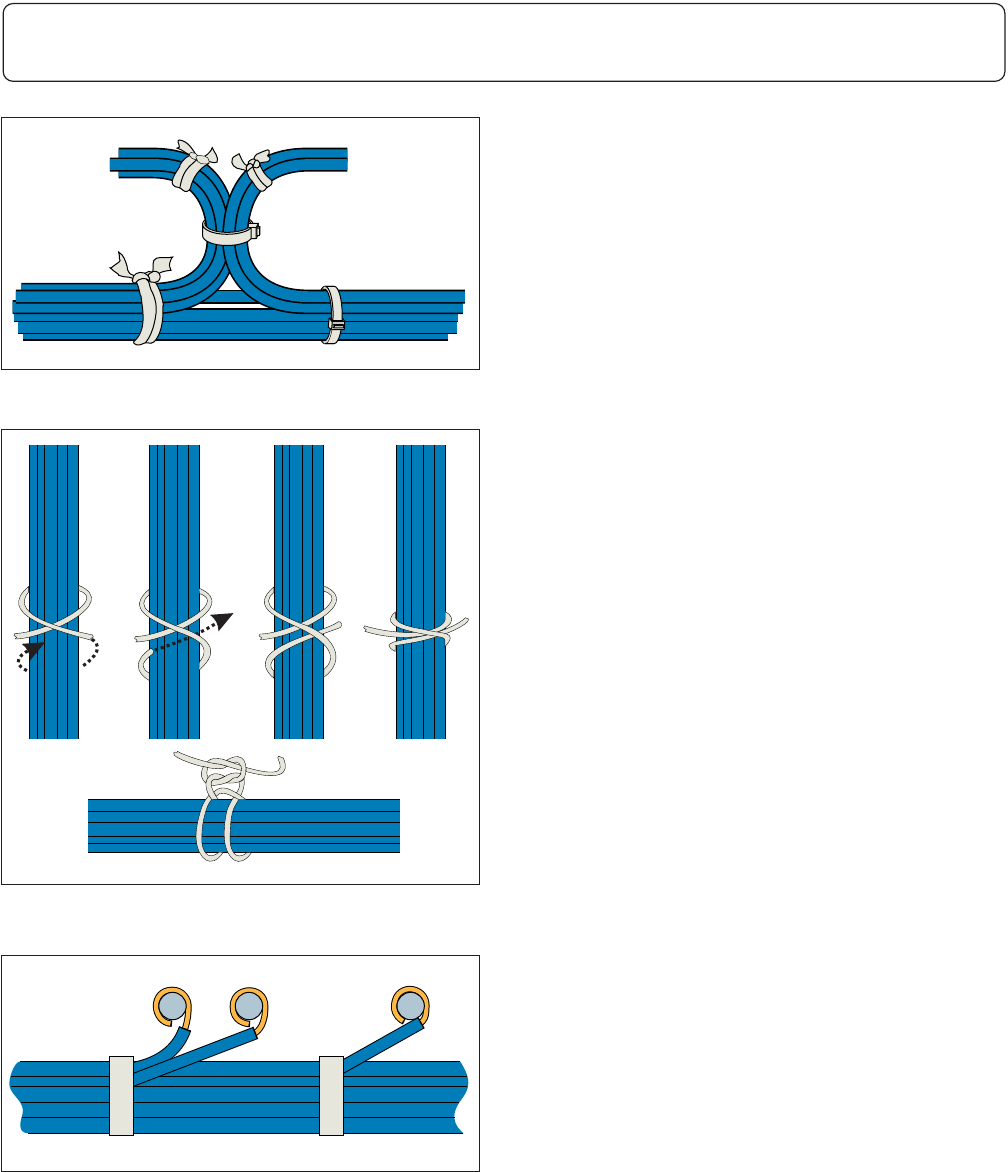

图4-44
图4-43
图4-42
4 机械组装
4.4.1 线束的固定 – 概述（续）
4-20 IPC-A-610E-2010
2010年4月
