可接受 - 1，2，3级 • 线束分叉 时 两 端 都有 绑 带 或 扎带 。 • 结 点 绑 带 或 扎带 整 齐 、 紧固 。 • 导线固定 在 线束内 。 • 用方 结 、 外 科 医 用 结 、 或 其 他 认 可的 打结 方 法 来 捆扎 ，图 4-43 。 可接受 - 1级 制 程警 ⽰-2 级 缺 陷 -3 级 • 捆 绑 处的 导线 处于 应 力中。 • 绑 带 或 扎带 结 点 位于套 管 或 标 记 下方。 图4-4…
其它要求见IPC/WHMA-A-620。
注：浸蜡的扎带不可使用清洁溶剂。3级产品不允许使用蜂蜡。
⽬标 - 1，2，3级
• 束紧件整齐、紧固，并保持一定间距，使导
线固定在紧致整齐的线束内。
可接受 - 1，2，3级
• 扎带末端要求：
–扎带末端伸出未超过扎带厚度的1倍。
–割断面与扎带结扣面平行。
• 导线固定在线束内。
图4-40
图4-41
4 机械组装
4.4 线束的固定
4-19IPC-A-610E-2010
2010年4月
4.4.1 线束的固定 – 概述
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 线束分叉时两端都有绑带或扎带。
• 结点绑带或扎带整齐、紧固。
• 导线固定在线束内。
• 用方结、外科医用结、或其他认可的打结方
法来捆扎，图4-43。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 捆绑处的导线处于应力中。
• 绑带或扎带结点位于套管或标记下方。
图4-44
图4-43
图4-42
4 机械组装
4.4.1 线束的固定 – 概述（续）
4-20 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

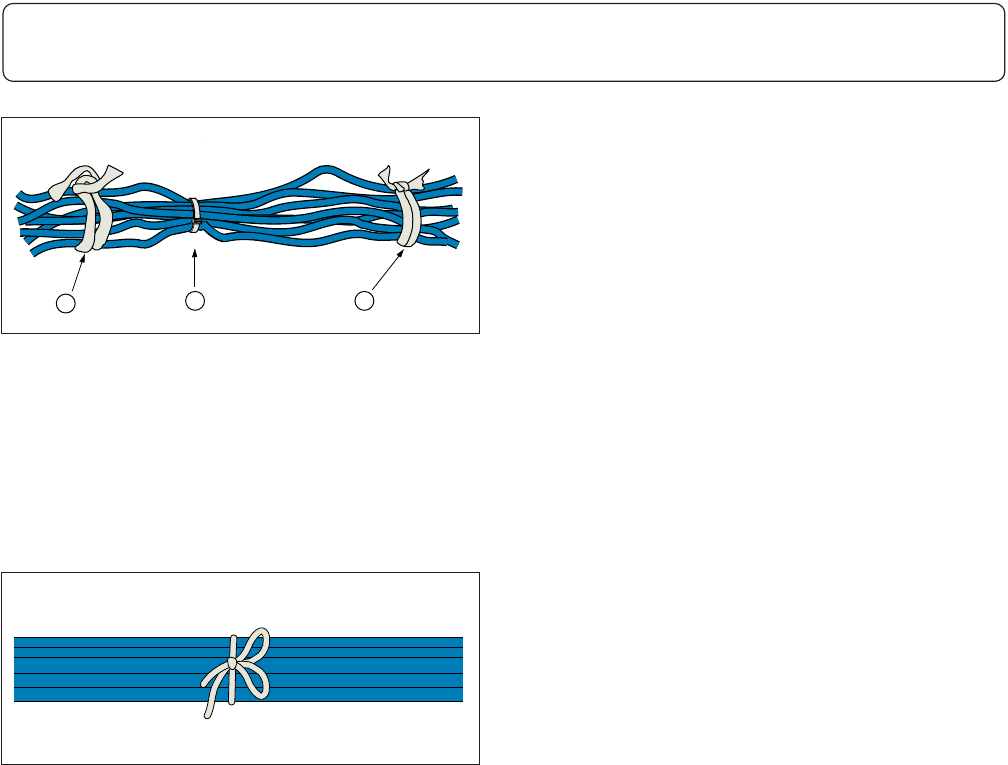

缺陷 - 1，2，3级
• 扎带/绑带结点松动。
• 扎带/绑带结点切入绝缘皮。
• 线束松散。
• 绑扎线缆的结不合适。打这种结的扎带最终
可能会松开。
1
2 3
图4-45
1. 松动的结/扣
2. 捆绑过紧。绑带或扎带切⼊导线绝缘⽪。
3. 线束松散
