⽬标 - 1，2，3级 • 束紧 件的任何位置 无 磨 损 、缺 口 或 破裂 。 • 束紧 件 没 有 危 及人员 或 设备的 锋 利 边缘 。 可接受 - 1，2级 • 束紧 件的 轻 微 磨 损 或 缺 口小 于 束紧 件 厚 度 的 25% 。 缺 陷 -1 , 2级 • 束紧 件的 磨 损 或 损伤 大于 束紧 件 厚度 的 25% （ 1 ） 。 缺 陷 -3 级 • 束紧 件有 磨 损 或 损伤 （ 1 ） 。 • 连扎 …
连扎和线缆捆扎的差别在于连扎是连环扣，结的间距较近，其它的要求和线缆捆扎相同。
注：浸蜡的扎带不可使用清洁溶剂。3级产品不允许使用蜂蜡。

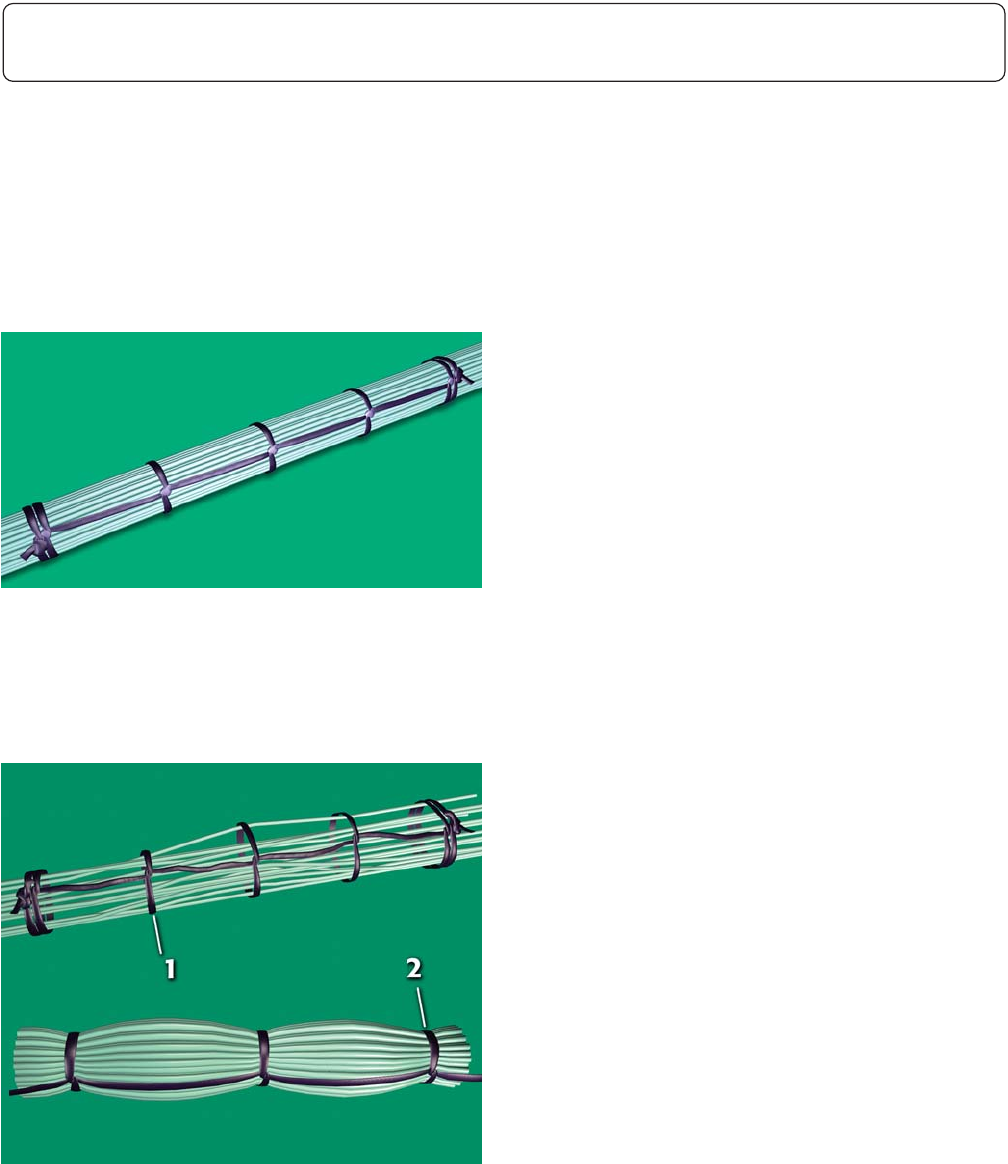

可接受 - 1，2，3级
• 连扎的头尾两端打死结。
• 连扎紧固且将导线固定在整齐的线束内。
缺陷 - 1，2，3级
• 连扎松动，致使线束中导线松散（1）。
• 连扎过紧，切入导线绝缘皮（2）。
图4-47
图4-48
4 机械组装
4.4.2 线束的固定 – 连扎
4-22 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 束紧件的任何位置无磨损、缺口或破裂。
• 束紧件没有危及人员或设备的锋利边缘。
可接受 - 1，2级
• 束紧件的轻微磨损或缺口小于束紧件厚
度的25%。
缺陷 -1, 2级
• 束紧件的磨损或损伤大于束紧件厚度的
25%（1）。
缺陷 -3级
• 束紧件有磨损或损伤（1）。

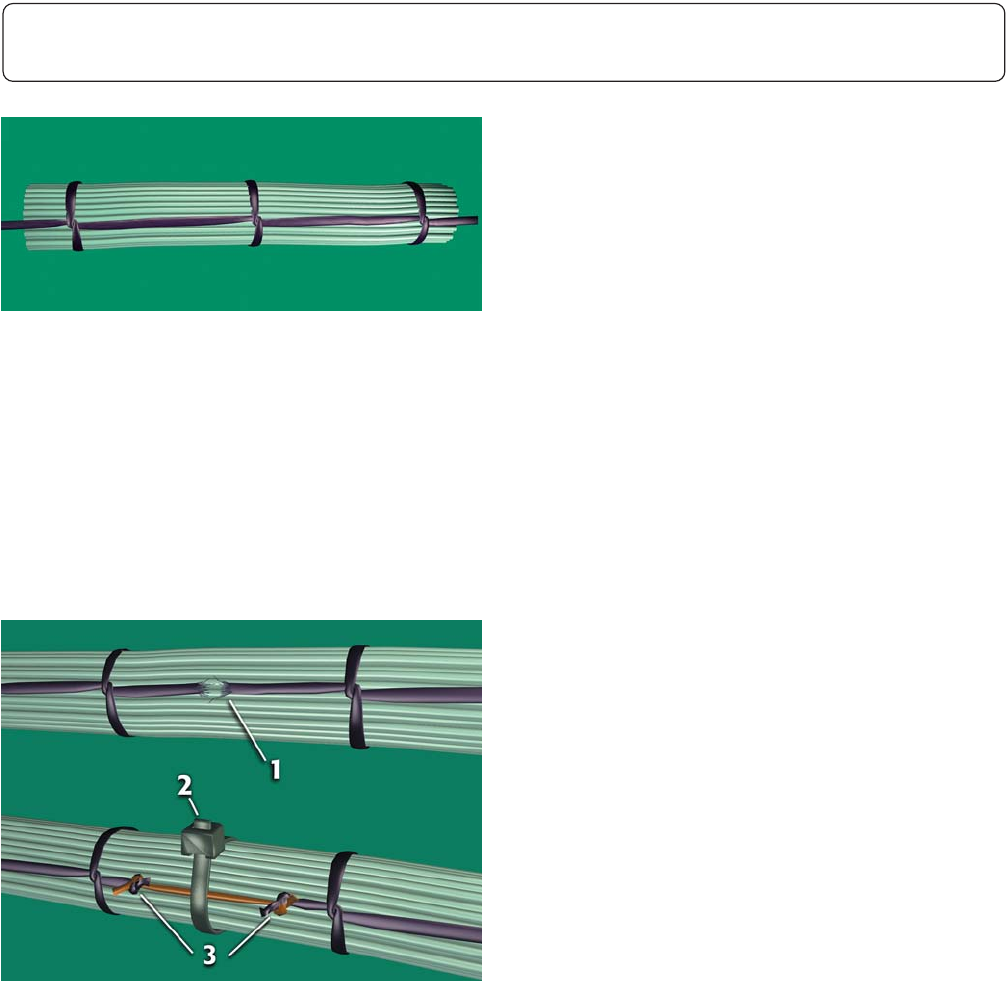

• 连扎割断面末端未被热熔。
• 热熔接触了结扣。
• 连扎带末端被磨损。
缺陷 -
1，2，3级
• 危及人员或设备的锋利边缘（2）。
• 连扎线中间的接头未采用方结、外科医
用结、或其他认可的打结方法（3）。
图4-49
图4-50
4 机械组装
4.4.2.1 线束的固定 – 连扎 – 损伤
4-23IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
以下要求适用于单根导线或线束。
线束中导线的布置尽量减少交叉并保持外观整齐。

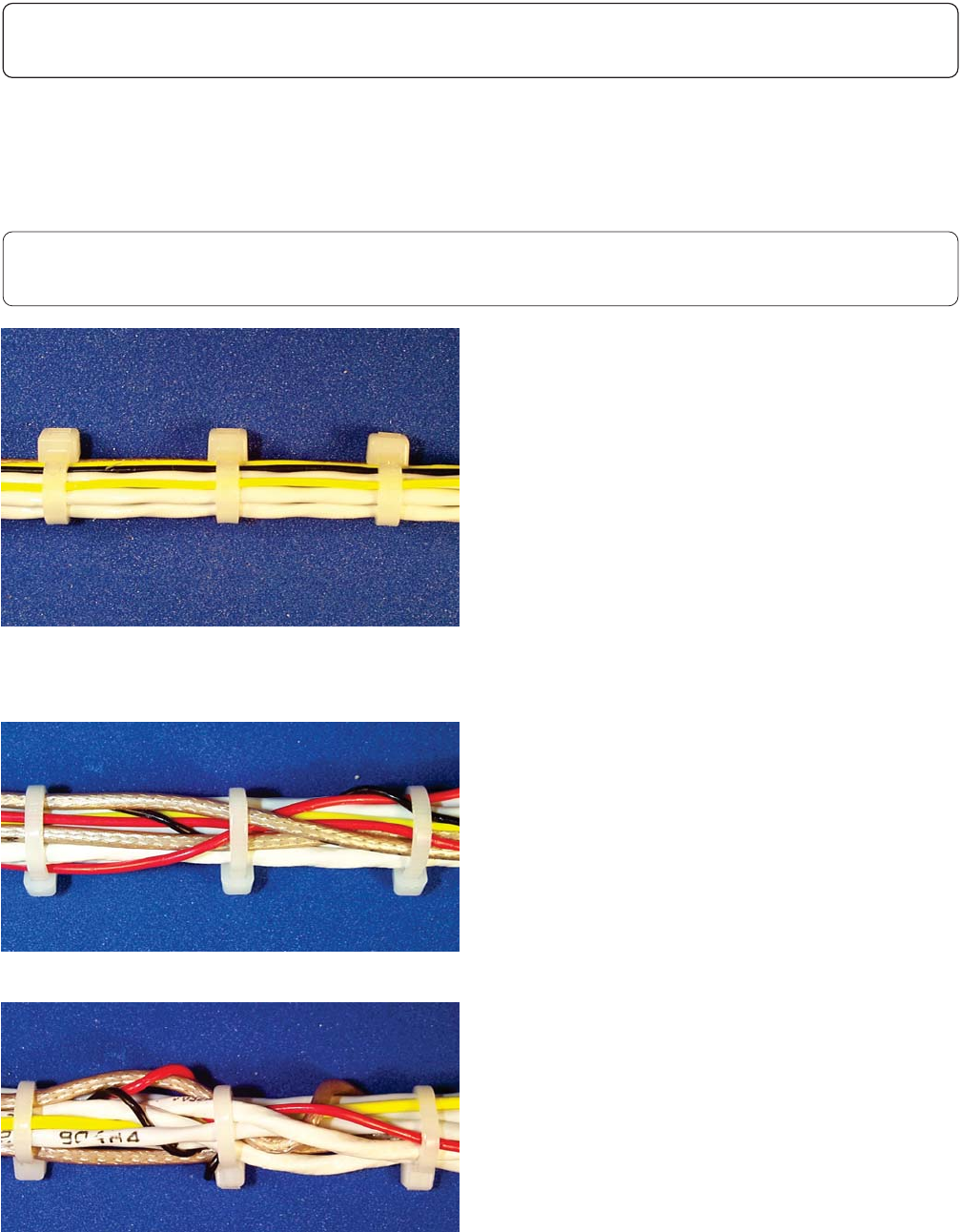

⽬标 - 1，2，3级
• 导线的放置与线束轴线平行，无交叉。
• 同轴线缆用扎带/绑带紧固。
可接受 - 1，2，3级
• 导线扭曲及交叉，但线束直径基本均匀。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 导线在扎带/绑带的下方扭曲及交叉。
可接受 - 1级
缺陷 - 2，3级
• 线束直径不均匀。
• 过分交叉。
缺陷 - 1，2，3级
• 任何违反最小弯曲半径要求的扭绞。
• 导线绝缘皮损伤，见6.2.1节。
图4-51
图4-52
图4-53
4 机械组装
4.5 布线
4-24 IPC-A-610E-2010
2010年4月
4.5.1 布线 – 导线交叉
