弯曲半径 是按 照 导线 或 线束 的 内侧 弧 线 测 量。 表4-1 最⼩ 弯 曲半径 要求 线 缆类型 1级 2级 3级 裸 线 或 涂 釉 绝缘线 2 倍 线径 1 2 倍 线径 1 2 倍 线径 1 绝缘线 和 扁平带状线缆 2 倍 线径 1 2 倍 线径 1 2 倍 线径 1 非同轴线缆线束 2 倍 线径 1 2 倍 线径 1 2 倍 线径 1 同轴线缆线束 5 倍 线径 1 5 倍 线径 1 5 倍 线径 1 同轴线缆 5…
以下要求适用于单根导线或线束。
线束中导线的布置尽量减少交叉并保持外观整齐。
⽬标 - 1，2，3级
• 导线的放置与线束轴线平行，无交叉。
• 同轴线缆用扎带/绑带紧固。
可接受 - 1，2，3级
• 导线扭曲及交叉，但线束直径基本均匀。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 导线在扎带/绑带的下方扭曲及交叉。
可接受 - 1级
缺陷 - 2，3级
• 线束直径不均匀。
• 过分交叉。
缺陷 - 1，2，3级
• 任何违反最小弯曲半径要求的扭绞。
• 导线绝缘皮损伤，见6.2.1节。
图4-51
图4-52
图4-53
4 机械组装
4.5 布线
4-24 IPC-A-610E-2010
2010年4月
4.5.1 布线 – 导线交叉
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
弯曲半径是按照导线或线束的内侧弧线测量。
表4-1 最⼩弯曲半径要求
线缆类型 1级 2级 3级
裸线或涂釉绝缘线 2倍线径
1
2倍线径
1
2倍线径
1
绝缘线和扁平带状线缆 2倍线径
1
2倍线径
1
2倍线径
1
非同轴线缆线束 2倍线径
1
2倍线径
1
2倍线径
1
同轴线缆线束 5倍线径
1
5倍线径
1
5倍线径
1
同轴线缆 5倍线径
1
5倍线径
1
5倍线径
1
以太网5类线缆 4倍线径
1
4倍线径
1
4倍线径
1
光纤线缆 - 有缓冲层和外
被的单根光纤
1in或符合制造商的规定 1in或符合制造商的规定 1in或符合制造商的规定
更大的有外被的光纤
15倍线缆直径或
符合制造商的规定
15倍线缆直径或
符合制造商的规定
15倍线缆直径或
符合制造商的规定
固定式同轴线缆
2
5倍线径
1
5倍线径
1
5倍线径
1
挠性同轴线缆
2
10倍线径
1
10倍外径
1
10倍线径
1
非屏蔽线 尚未建立要求
对于≤AWG10的线，
为3倍线径
对于>AWG10的线，
为5倍线径
屏蔽线或线缆 尚未建立要求 5倍线径
1
半刚性同轴线缆 不小于制造商规定的最小弯曲半径
线束组件 弯曲半径等于或大于线束内任何单根导线/线缆的最小弯曲半径。
注1: 线径是指包括绝缘皮在内的导线或线缆的直径。
注2: 固定式同轴线缆 – 同轴线缆被固定以防止移动，在设备运行期间不期望线缆被反复弯曲。
注3:挠性同轴线缆 – 同轴线缆在设备运行时会被弯曲或者可能被弯曲。
可接受 - 1，2，3级
• 最小弯曲半径符合表4-1的要求。
缺陷 – 1, 2, 3级
• 弯曲半径小于表4-1的最小弯曲半径要求。
4 机械组装
4.5.2 布线 – 弯曲半径
4-25IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 内弯半径符合表4-1的要求。
缺陷 - 1，2，3级
• 内弯半径不符合表4-1的要求。
缺陷 -3级

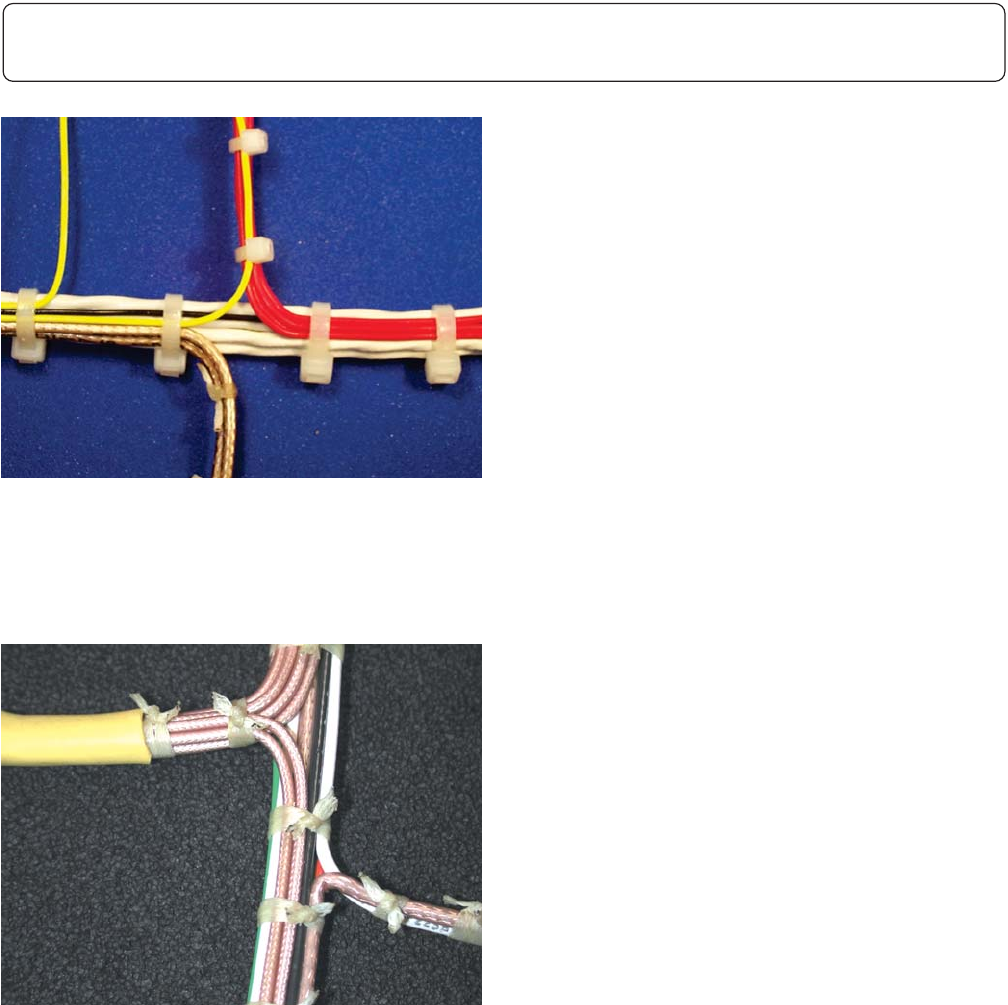

• 绑带或扎带导致同轴线缆变形。
图4-54
图4-55
4 机械组装
4.5.3 布线 – 同轴线缆
4-26 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
