IPC-A-610E CN2010年4月 - 第61页
⽬标 - 1，2，3级 • 套 管伸 出 导线末端 的长 度 为 线径 的 3 倍 。 • 空 置 导线折 返 并 固定 在 线束 中。 可接受 - 1，2，3级 • 空 置 导线 的 末端 以 热缩 套 管 包 封 。 • 空 置 导线 可以 顺着 线束伸直 （图 4-56 ） 或 折 返 （图 4-57 ） 。 • 套 管伸 出 导线末端 的长 度 至 少 为 线径 的 2 倍 。 • 套 管 包 封导线绝缘 皮 的长 度 至 少 …
可接受 - 1，2，3级
• 内弯半径符合表4-1的要求。
缺陷 - 1，2，3级
• 内弯半径不符合表4-1的要求。
缺陷 -3级
• 绑带或扎带导致同轴线缆变形。
图4-54
图4-55
4 机械组装
4.5.3 布线 – 同轴线缆
4-26 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 套管伸出导线末端的长度为线径的3倍。
• 空置导线折返并固定在线束中。
可接受 - 1，2，3级
• 空置导线的末端以热缩套管包封。
• 空置导线可以顺着线束伸直（图4-56）
或折返（图4-57）。
• 套管伸出导线末端的长度至少为线径的2倍。
• 套管包封导线绝缘皮的长度至少为线径的4倍
或6mm[0.24in]，取两者中的较大者。
• 空置导线绑在线束中。
制程警⽰-2
级
缺陷 -3级
• 绝缘套管伸出导线末端的长度不到2倍线径。
• 绝缘套管包封导线绝缘皮的长度小于线径
的4倍或6mm[0.24in]，取两者中的较大者。
缺陷 - 1，2，3级
• 空置导线末端暴露。
• 空置导线未捆绑在线束中。
图4-57
图4-56
图4-58
4 机械组装
4.5.4 布线 – 空置线头
4-27IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 绑带或扎带靠近线束内导线的接头和焊
环处。
• 有接头的导线不存在应力。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 绑带或扎带位于线束内导线的接头和焊
环上。
缺陷 - 1，2，3级
• 绑带或扎带使得导线接头处存在应力。
图4-59
图4-60
图4-61
4 机械组装

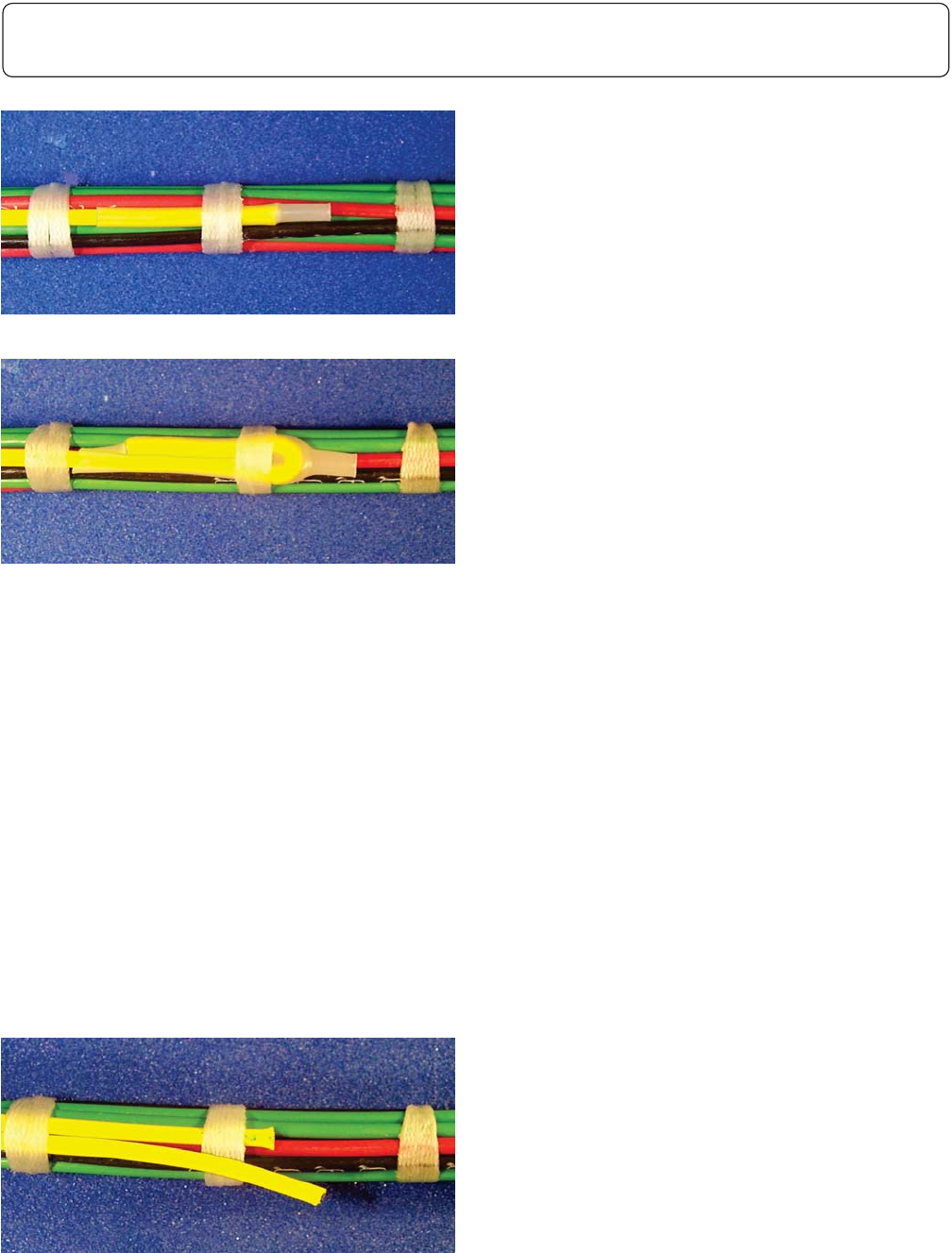

4.5.5 布线 – 接头和焊环上的扎点
4-28 IPC-A-610E-2010
2010年4月
