对 泼锡进 行 目 视检 查 时， 不 应 当 采 用 放 大 装 置。 ⽬标 - 1，2，3级 • 无泼锡 或 锡 网。 可接受 - 1，2，3级 • 泼锡 或 金属 颗粒满足 下列要求 ： – 连 接 ／ 裹挟 ／ 包 封 于 PCBA 表面 或 阻焊 膜 ， 或 焊 接于 金属 表面。 – 未 违 反 最小 电 气 间 隙 。 缺 陷 - 1，2，3级 • 锡 网。 • 泼锡未 被 连 接、 裹挟 、包 封 。 • 金属元器 件表…
缺陷 - 1，2，3级
• 横跨在不应该相连的导体上的焊接连接。
• 焊料跨接到毗邻的非公共导体或元器件上。
图5-34
图5-35
图5-36 图5-37
5焊接
5.2.7.2 焊接异常 – 焊料过量 – 桥连
5-12 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
对泼锡进行目视检查时，不应当采用放大装置。
⽬标 - 1，2，3级
• 无泼锡或锡网。
可接受 - 1，2，3级
• 泼锡或金属颗粒满足下列要求：
–连接／裹挟／包封于PCBA表面或阻焊膜，
或焊接于金属表面。
–未违反最小电气间隙。
缺陷 - 1，2，3级
• 锡网。
• 泼锡未被连接、裹挟、包封。
• 金属元器件表面的泼锡影响外形、装配或功
能，如损伤气密性元器件的密封罩。
• 违反最小电气间隙。
注：裹挟／包封／连接意指产品的正常工作环
境不会引起焊料移动。
图5-38
图5-39
5焊接
5.2.7.3 焊接异常 – 焊料过量 – 锡⽹／泼锡
5-13IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

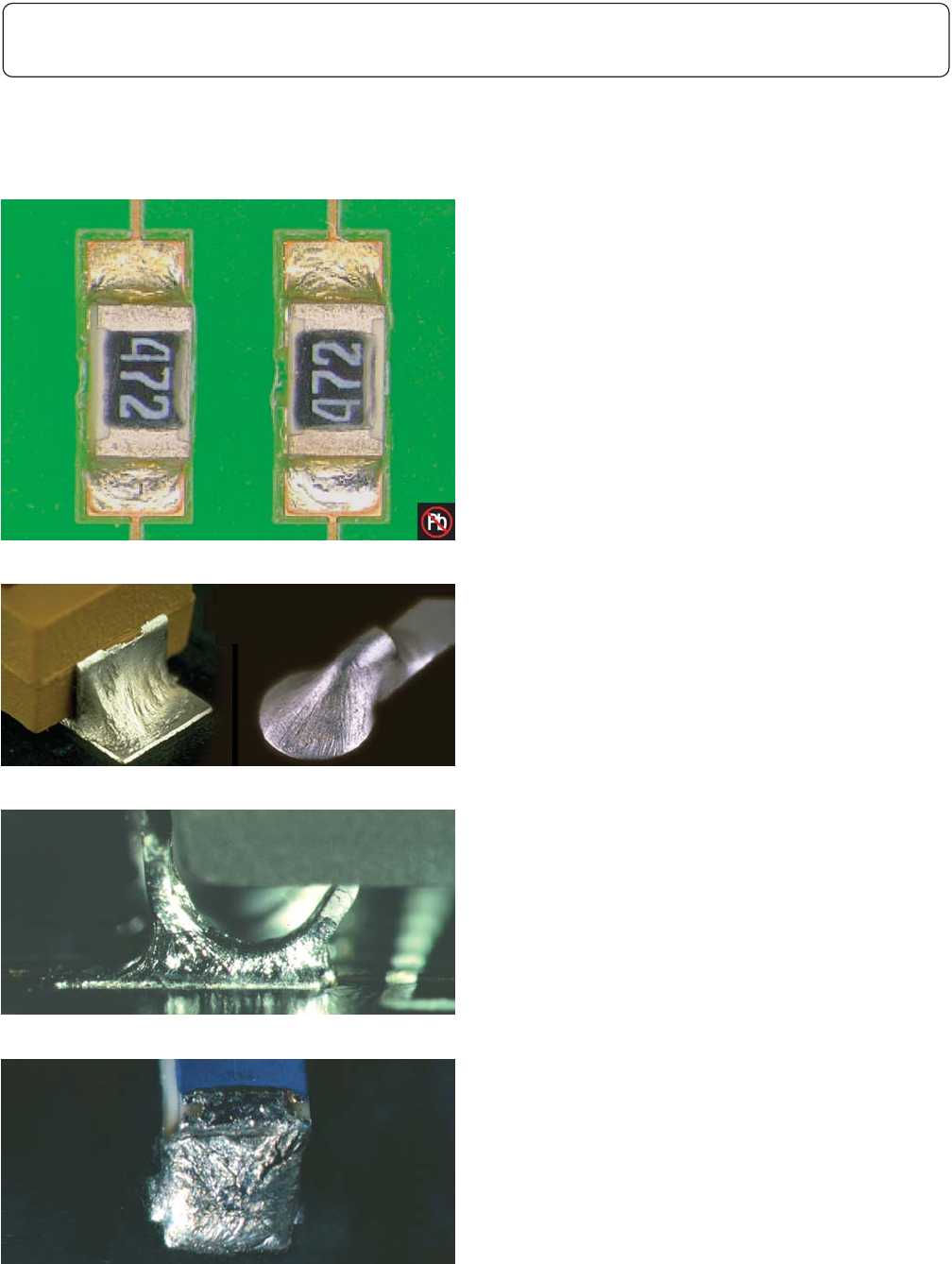

图5-40（无铅）和图5-41（锡铅）中所示的可接受的带有冷却纹的焊点表面外观，更可能发生于无铅
合金中，并不是焊料受扰的情况。
可接受 - 1，2，3级
• 无铅和锡铅焊接连接呈现：
–冷却纹，图5-40。
–二次再流，图5-41。
缺陷 - 1，2，3级
• 焊点冷却期间因移动而形成的特征为表面不
平坦的受扰焊点。
图5-42
图5-40
图5-41
图5-43
5焊接
5.2.8 焊接异常 – 焊料受扰
5-14 IPC-A-610E-2010
