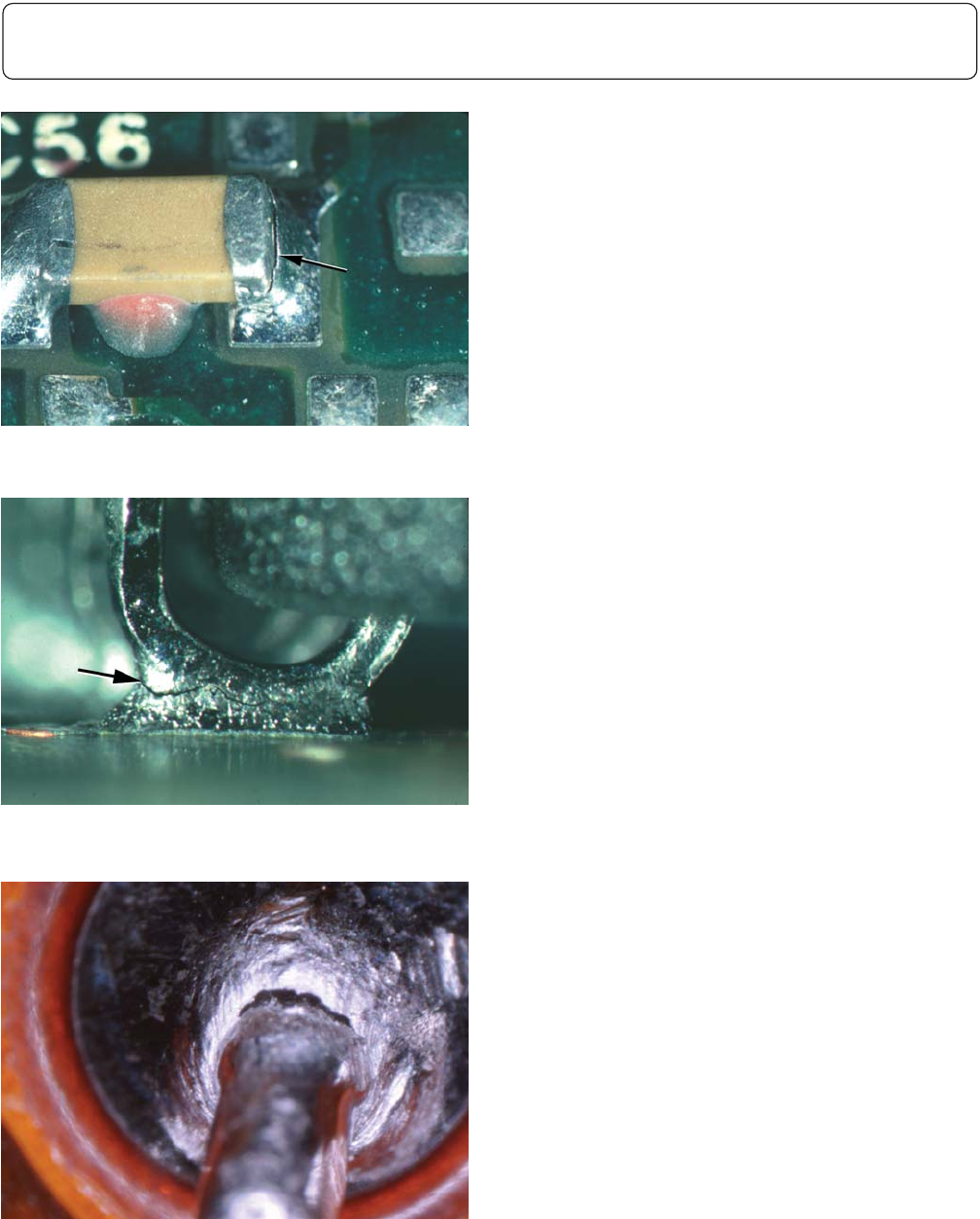

缺陷 - 1，2，3级
• 焊料破裂或有裂纹。
图5-44
图5-45
图5-46
5焊接
5.2.9 焊接异常 – 焊料破裂
5-15IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

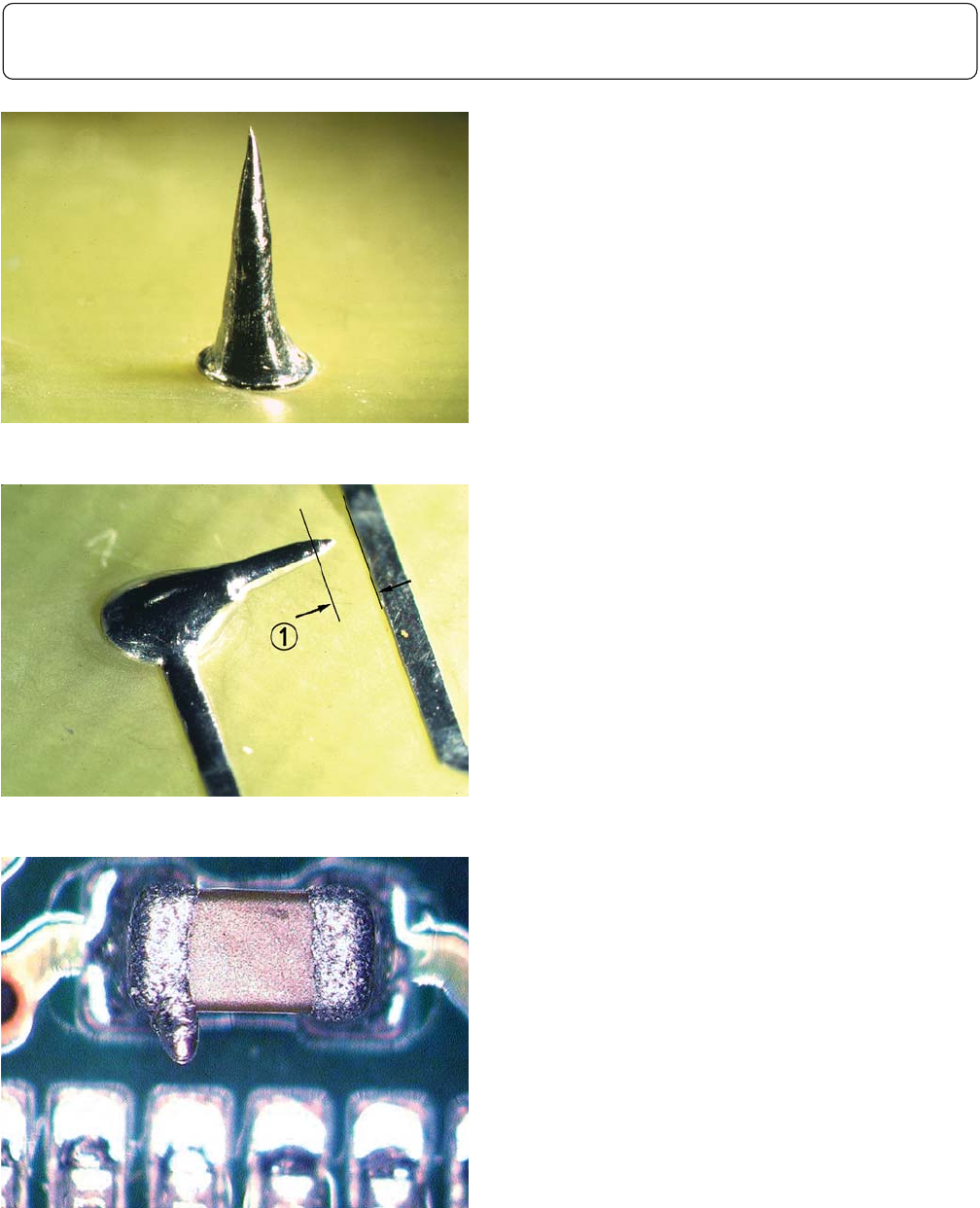

缺陷 - 1，2，3级
• 锡尖，如图5-47，违反组件最大高度要求或引
线伸出要求。
• 锡尖，如图5-48，违反最小电气间隙（1）。
图5-47
图5-48
图5-49
5焊接
5.2.10 焊接异常 – 锡尖
5-16 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
以下要求适用于镀覆孔连接。
可接受 - 1，2，3级
• 填充起翘 - 焊料底部与焊盘顶部分离。有填
充起翘的连接必须满足其他验收要求。
注：（来自IPC-T-50）填充起翘是在流动焊接工
艺中填充焊料升起 与 板 上 焊盘分离 的 现象。
该现象 更可能发生于暴露在流动 焊 接中的焊
接主面（焊接终止面），而不是辅面（焊接起始
面）。图5-51是填充起翘的显微剖面图。
无与该异常相关的缺陷。
注：与可能由填充起翘导致的连接盘损伤有关
的要求，见10.3.2节。
图5-50
图5-51
5焊接
5.2.11 焊接异常 – ⽆铅填充起翘
5-17IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
