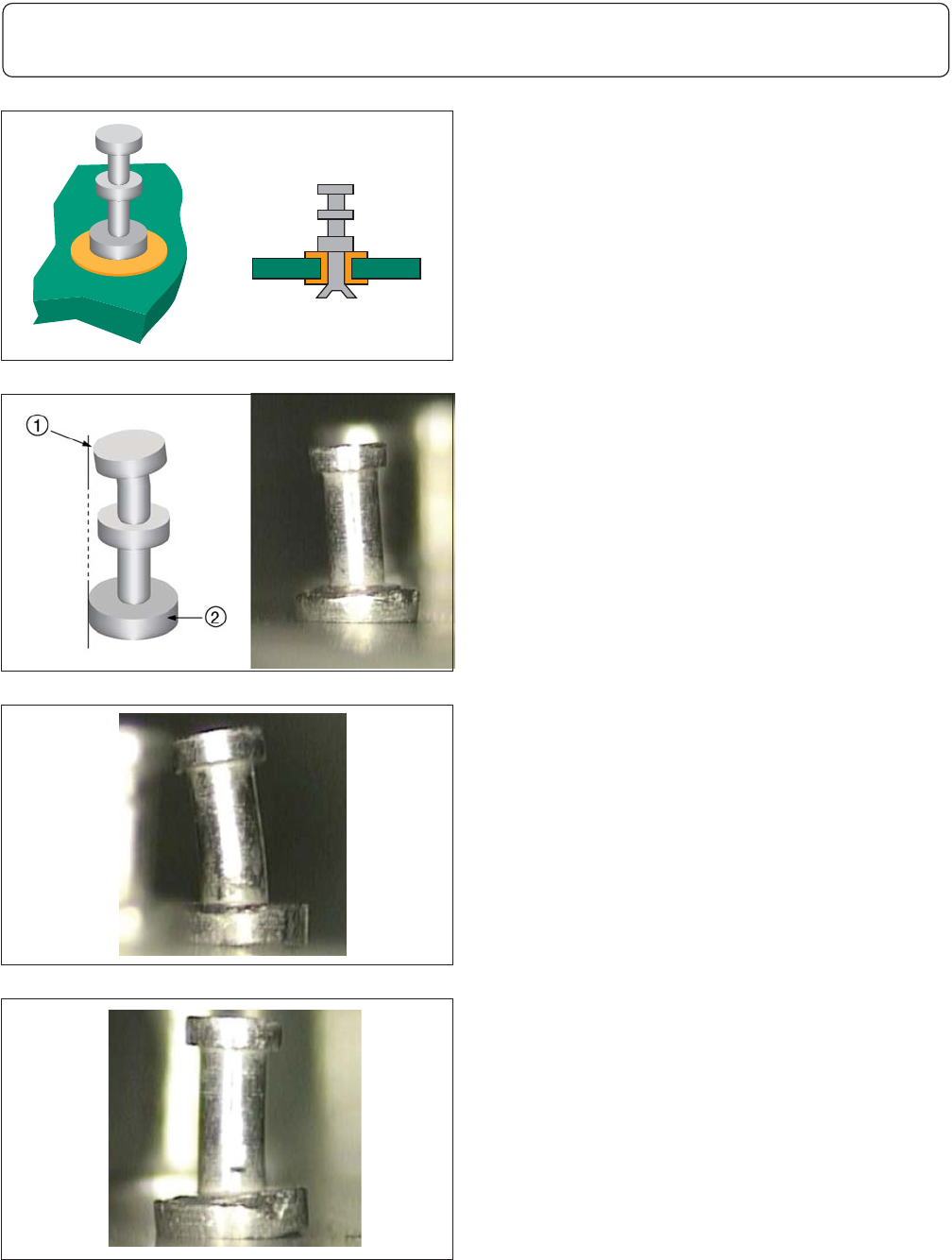

⽬标 - 1，2，3级
• 接线柱完整笔直。
可接受 - 1，2，3级
• 接线柱柱干弯曲，但其顶部边缘（1）未超出
基座的边缘（2）。
可接受 - 1级
缺陷 - 2，3级
• 接线柱顶部边缘弯曲超出基座边缘。
缺陷 - 1，2，3级
• 柱干破裂。
图6-1
图6-2
图6-3
图6-4
6 接线柱连接
6.1.1.2 铆装件 – 接线柱 – 塔形
6-3IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 接线柱完整笔直。
可接受 - 1级
缺陷 - 2，3级
• 一根柱体断裂，但剩余安装区域足够连接规
定数目的导线／引线。
缺陷 - 1，2，3级
• 两根柱体均断裂。
图6-5
图6-6
6 接线柱连接
6.1.1.3 铆装件 – 接线柱 – 双叉形
6-4 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
卷式翻边接线柱用在与焊盘无电气连接要求的机械连接中。卷式翻边连接不需要焊接到PCB焊盘上
或安装在有源电路上。它们可以装在无源和隔离的电路上。
⽬标 - 1，2，3级
• 卷式翻边撑压均匀，与安装孔同心。
• 翻边压得足够紧以支持接线柱满足预期应用
环境的机械连接需要。
• 铆装后，接线柱不会转动或移动。
• 接线柱铆装区域无裂口或裂缝。
• 接 线柱的 柱 干或其 他 连 接件与组件表面垂
直。
• 翻边唇缘与基材有360°的全环形接触。
• 基材无损伤。
可接受
- 1，2，3级
• 为形成接线柱铆装所要求的磨光和变形。
• 径向裂缝不超过三个。
• 任何两个径向裂口或裂缝相互间隔至少90°。
• 基材轻微损伤。
• 无环形方向的开裂或裂缝。
• 裂口或裂缝未进入到接线柱柄部。
缺陷 -1, 2, 3级
• 任何环形方向的裂口或裂缝。
• 任何延伸到接线柱柄部的裂口或裂缝。
•三个以上的径向裂口或裂缝。
• 径向裂口或裂缝间隔小于90°。
• 翻边有缺损。
• 接线柱安装在有源电路或镀覆孔上。
• 卷式翻边接线柱被焊接。
• 基板上任何超出
要求的机械性损伤；见 10.2
节。
1
2
3
图6-7
1. 柄部
2. 接线柱基座
3. 卷式翻边
6 接线柱连接
6.1.2 铆装件 – 卷式翻边
6-5IPC-A-610E-2010
2010年4月
