可接受 - 1，2级 • 翻 边 到 焊盘润湿 ， 且 焊 料 填充 至 少 为 270° 。 • 所有的 径向裂口 均 填充 以 焊 料。 • 焊 料 填充 至 少 达到翻 边 高 度 的 75% 。 可接受 - 3级 • 翻 边 到 焊盘润湿 ， 且 焊 料 填充 至 少 为 330° 。 • 无径向 或 环形裂口 。 • 焊 料 填充 至 少 达到翻 边 高 度 的 75% 。 缺 陷 - 1，2级 • 翻 边 到 焊盘润湿 ， …
这些焊接验收要求适用于喇叭口翻边和扁平式翻边铆装件。
扁平式翻边无裂口、裂缝或其它能使印制电路板装配过程中使用的助焊剂、油脂、油墨或其它液体
截留在安装孔内的损伤。
表6-1 铆装件焊接要求
条件1级2级3级
A. 周边填充和润湿 - 焊接起始面 270° 270° 330°
B. 焊接起始面的焊盘被润湿的焊料覆盖的百分比 75% 75% 75%
C. 喇叭口翻边焊料高度 75% 75% 75%
D. 扁平式翻边焊料高度 100% 100% 100%
⽬标 - 1，2，3级
• 焊料360°填充并润湿翻边及焊盘。
• 撑制的翻边尽可能贴紧焊盘以防止Z轴方向的
移动。
• 印制板或其它基板上的焊盘与撑制翻边之间
有明显的焊料流动迹象。
图6-16
6 接线柱连接
6.1.5 铆装件 – 焊接
6-8 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

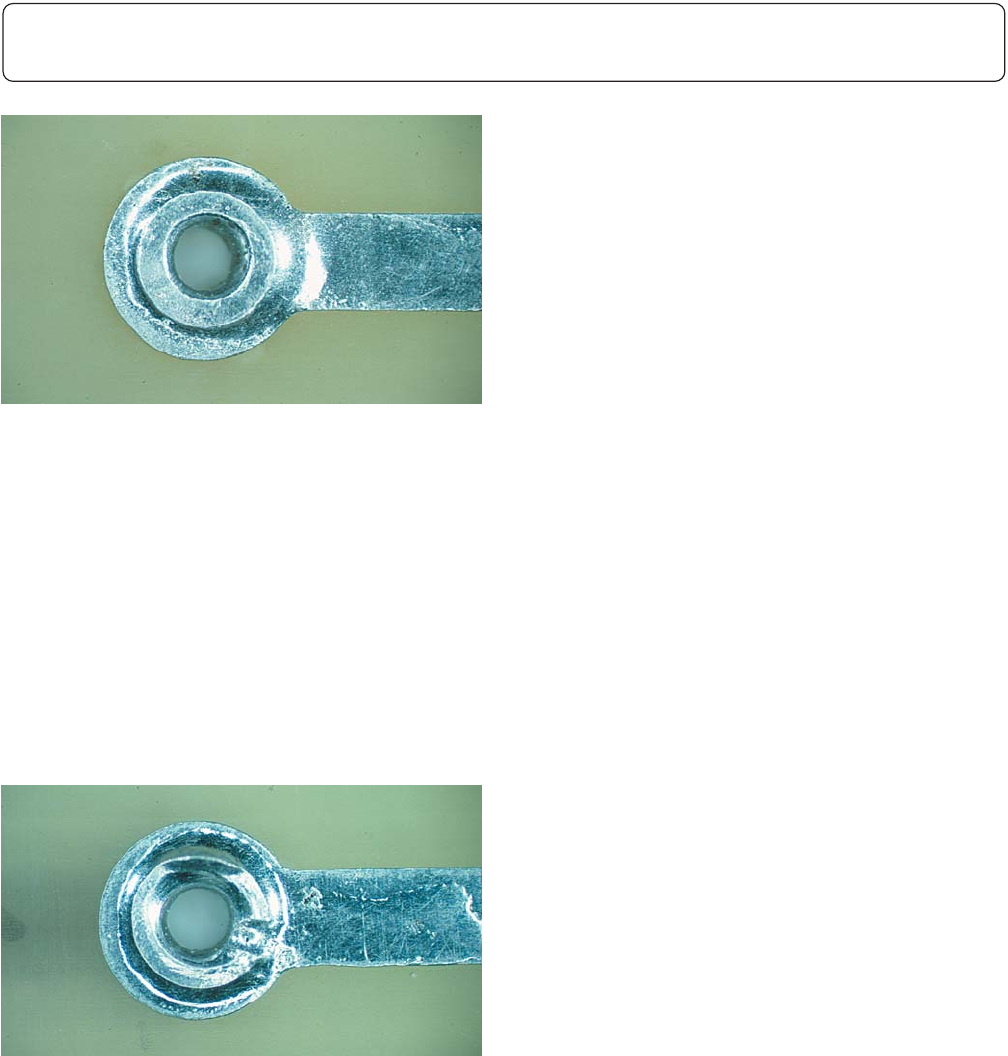

可接受 - 1，2级
• 翻边到焊盘润湿，且焊料填充至少为270°。
• 所有的径向裂口均填充以焊料。
• 焊料填充至少达到翻边高度的75%。
可接受 - 3级
• 翻边到焊盘润湿，且焊料填充至少为330°。
• 无径向或环形裂口。
• 焊料填充至少达到翻边高度的75%。
缺陷 - 1，2级
• 翻边到焊盘润湿，但焊料填充小于270°。
• 任何未被焊料填充的径向裂口。
缺陷 - 1，2，3级
• 不恰当的铆装，翻边未坐落在接线柱区域。
• 焊料填充未达到喇叭口翻边高度的75%或扁平
式翻边高度的100%。
• 喇叭口翻边或气眼有环形裂口。
缺陷 -3
级
• 焊料环绕翻边不足330º。
• 翻边上有任何径向裂口。
图6-17
图6-18
6 接线柱连接
6.1.5 铆装件 – 焊接（续）
6-9IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
绝缘皮基材上外加的涂覆层，如聚酰亚胺上的树脂涂覆层，不算作绝缘皮的一部分，下述要求不适
合用于这类涂覆层。

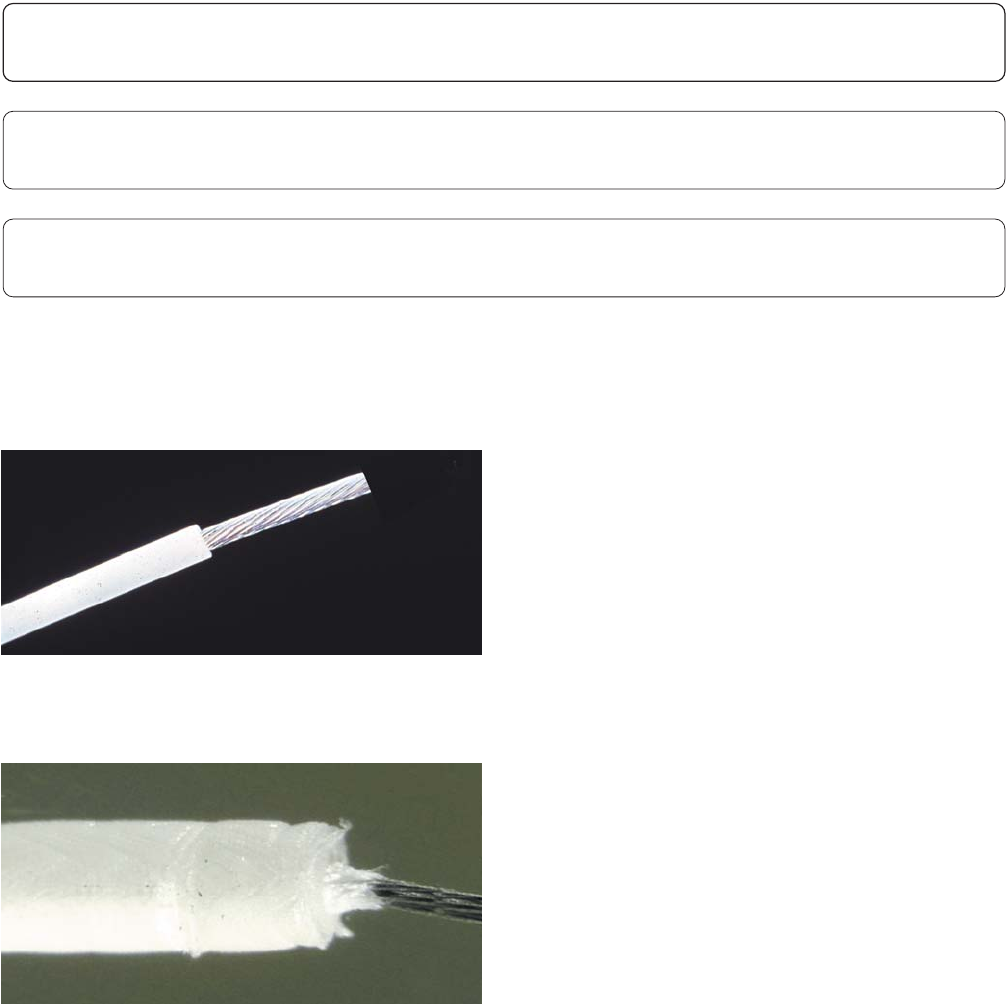

⽬标 - 1，2，3级
• 绝缘皮加工切口整洁，无任何收缩、拉伸、
磨损、变色、烧焦的痕迹。
可接受 - 1, 2, 3级
• 机械剥线器在绝缘皮上留下轻微而规则的压
痕。
• 用于去除单股导线绝缘皮的化学溶剂、膏剂
或霜剂未引起导线性能下降。
• 加热处理引起的绝缘皮轻微变色是允许的，
只要没有烧焦、破裂或开裂。
图6-19
图6-20
6 接线柱连接
6.2 绝缘⽪
6-10 IPC-A-610E-2010
2010年4月
6.2.1 绝缘⽪ – 损伤
6.2.1.1 绝缘⽪ – 损伤 – 焊前
