⽬标 - 1，2，3级 • 绝缘 皮 未 因 焊 接 过 程 导 致 熔 伤 、 烧焦 或 其 它 损伤 。 可接受 - 1，2，3级 • 绝缘 皮 轻 微 熔 伤 。 缺 陷 - 1，2，3级 • 绝缘 皮被 烧焦 。 • 烧焦 或 熔 化 的 绝缘 皮 污染 了 焊 接 连 接。 图6-25 图6-26 图6-27 6 接线柱连接 6.2.1.2 绝缘⽪ – 损伤 – 焊 后 6-12 IPC-A-610E-2010 2010 年 …

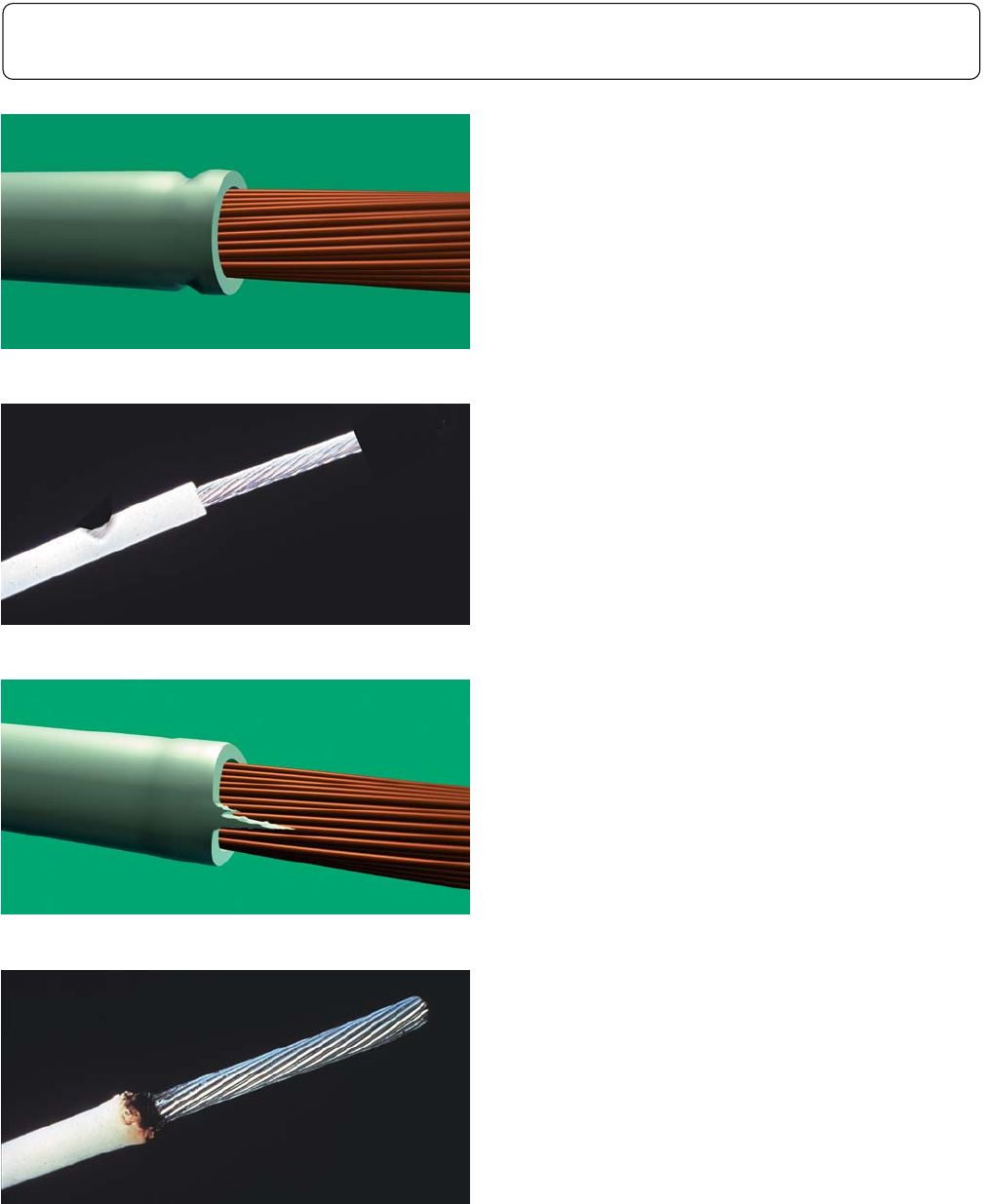

缺陷 - 1，2，3级
• 绝缘皮上任何切口、断裂、裂缝或裂口（未
图示）。
• 绝缘皮熔入导线股线内（未图示）。
• 绝缘皮厚度减少20%以上，图6-21，图6-22。
• 绝缘皮 参 差 不 齐 或 粗 糙（磨 损、拖 尾、以
及 突 出） 的 部分大于线径的 50% 或 1.0 mm
[0.039in]，取两者中的较大者，图6-23。
• 绝缘皮被烧焦，图6-24。
图6-21
图6-22
图6-23
图6-24
6 接线柱连接
6.2.1.1 绝缘⽪ – 损伤 – 焊前（续）
6-11IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 绝缘皮未因焊接过程导致熔伤、烧焦或其它
损伤。
可接受 - 1，2，3级
• 绝缘皮轻微熔伤。
缺陷 - 1，2，3级
• 绝缘皮被烧焦。
• 烧焦或熔化的绝缘皮污染了焊接连接。
图6-25
图6-26
图6-27
6 接线柱连接
6.2.1.2 绝缘⽪ – 损伤 – 焊后
6-12 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 导线的绝缘皮末端与焊料填充之间有1个线
径（D）大小的绝缘间隙（C）。
可接受 - 1，2，3级
• 绝缘间隙（C）等于或小于包含绝缘皮在内的
线径的2倍或1.5mm[0.0591in]，取两者中的较
大者。
• 绝缘间隙（C）不影响与相邻非公共导体间的
最小电气间隙。
• 绝缘皮接触焊料但未妨碍形成可接受的焊接
连接。
图6-28
D
C
图6-29
C
C
C
图6-30
6 接线柱连接
6.2.2 绝缘⽪ – 间隙
6-13IPC-A-610E-2010
