⽬标 - 1，2，3级 • 导线 的 绝缘 皮 末端 与 焊 料 填充 之 间有 1 个 线 径 （ D ）大 小 的 绝缘 间 隙 （ C ） 。 可接受 - 1，2，3级 • 绝缘 间 隙 （ C ） 等 于 或 小 于包含 绝缘 皮 在 内 的 线径 的 2 倍 或 1.5mm[0.0591in] ， 取 两 者 中的 较 大 者 。 • 绝缘 间 隙 （ C ）不 影响 与 相 邻 非 公 共导体 间的 最小 电 气 间 隙 。…

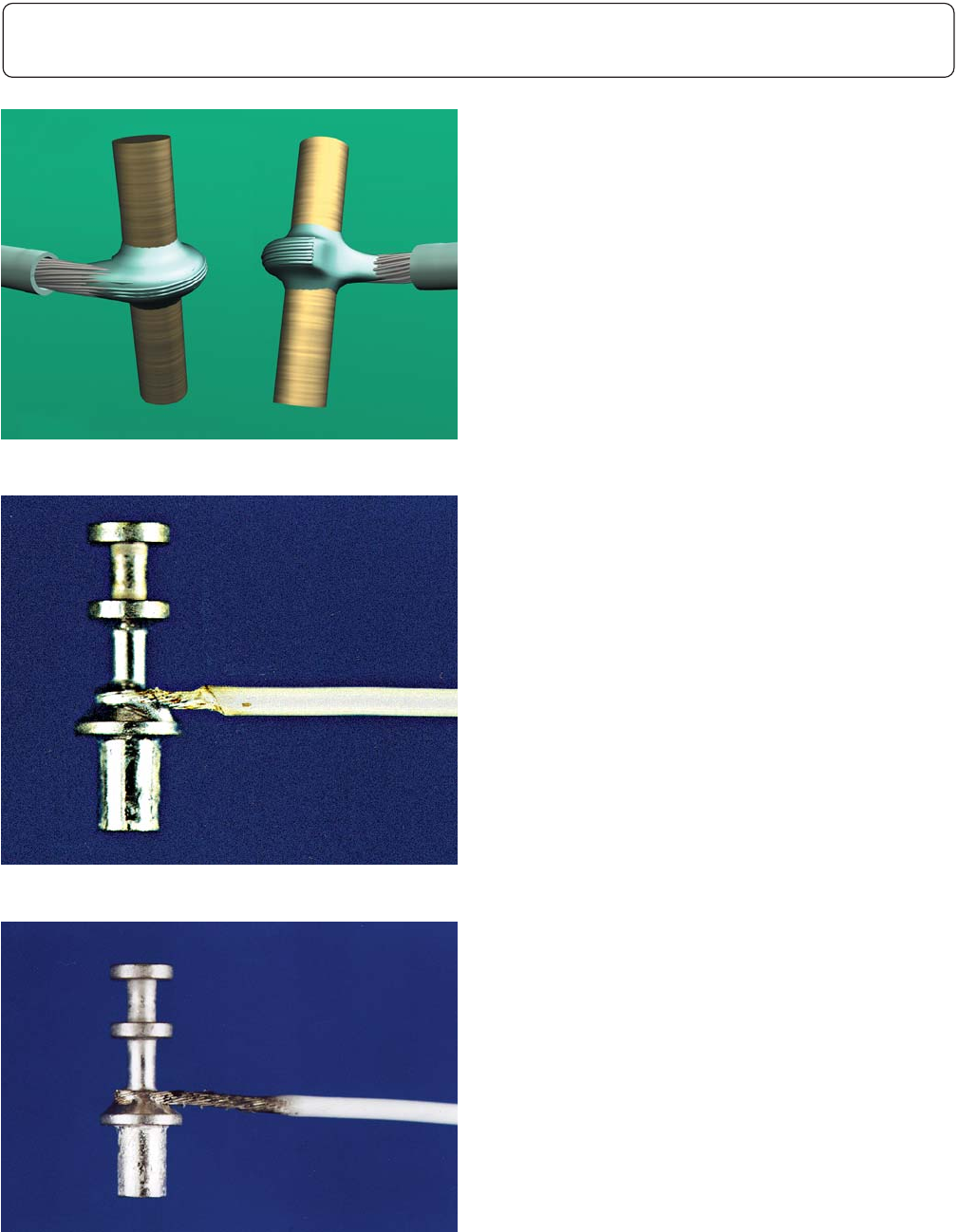

⽬标 - 1，2，3级
• 绝缘皮未因焊接过程导致熔伤、烧焦或其它
损伤。
可接受 - 1，2，3级
• 绝缘皮轻微熔伤。
缺陷 - 1，2，3级
• 绝缘皮被烧焦。
• 烧焦或熔化的绝缘皮污染了焊接连接。
图6-25
图6-26
图6-27
6 接线柱连接
6.2.1.2 绝缘⽪ – 损伤 – 焊后
6-12 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

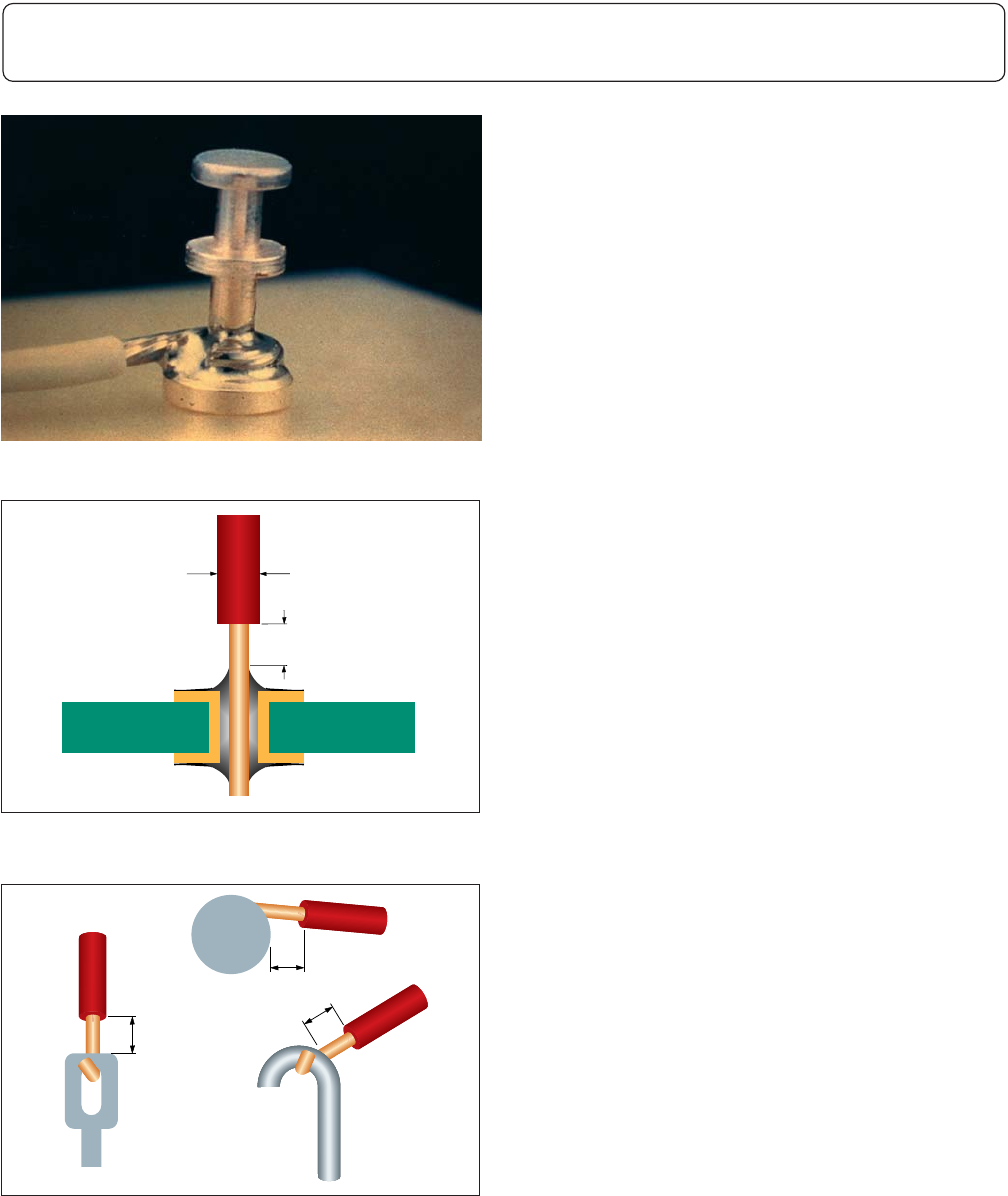

⽬标 - 1，2，3级
• 导线的绝缘皮末端与焊料填充之间有1个线
径（D）大小的绝缘间隙（C）。
可接受 - 1，2，3级
• 绝缘间隙（C）等于或小于包含绝缘皮在内的
线径的2倍或1.5mm[0.0591in]，取两者中的较
大者。
• 绝缘间隙（C）不影响与相邻非公共导体间的
最小电气间隙。
• 绝缘皮接触焊料但未妨碍形成可接受的焊接
连接。
图6-28
D
C
图6-29
C
C
C
图6-30
6 接线柱连接
6.2.2 绝缘⽪ – 间隙
6-13IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE

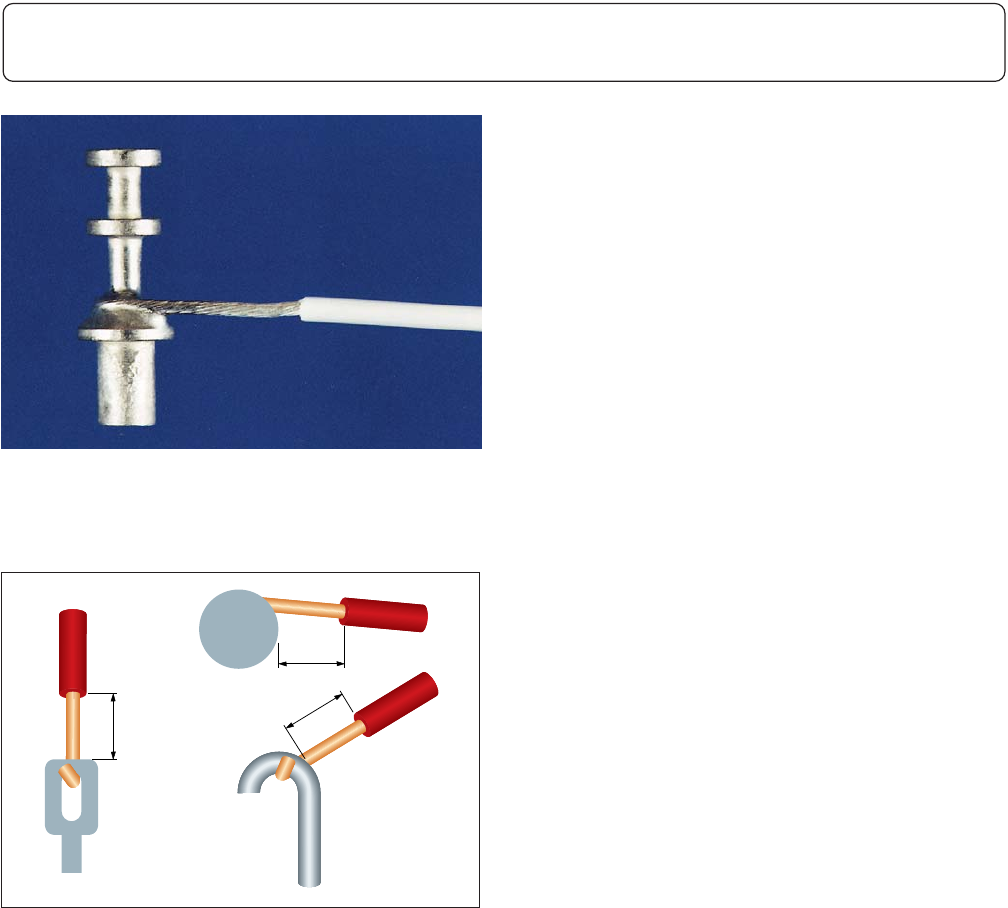

可接受 - 1级
• 暴露的裸线，只要当导线移动时不会造成违反
与相邻非公共导体间最小电气间隙的危险。
可接受 - 1级
制程警⽰-2级
缺陷 -3级
• 绝缘间隙（C）大于包含绝缘皮在内的线径的
2倍或1.5mm[0.0591in]，取两者中的较大者。
缺陷 - 1，2，3级
• 绝缘间隙（C）影响与相邻非公共导体间的最
小电气间隙。
• 绝缘皮妨碍焊接连接的形成。
缺陷 -
2，3级
• 绝缘皮埋入焊料中，或被焊料覆盖。
图6-31
C
C
C
图6-32
6 接线柱连接
6.2.2 绝缘⽪ – 间隙（续）
6-14 IPC-A-610E-2010
