缺 陷 -1 级 • 套 管未紧 套在接 线柱 上 且 未紧 套在 导线／线 缆 上。 缺 陷 - 2，3级 • 套 管未紧 套在接 线柱 上。 • 套 管未紧 套在 导线／线缆 上。 • 重叠少 于 13mm[0.5in] , 或 少 于 3 倍 导线／线缆 的 直径 ， 取 两 者 中的 较 小 者 。 缺 陷 - 1，2，3级 • 绝缘 套 管覆盖导线绝缘 皮 不到 2 倍 线径 ，图 6-35 （ A ） 。 • 绝缘 套 管末…

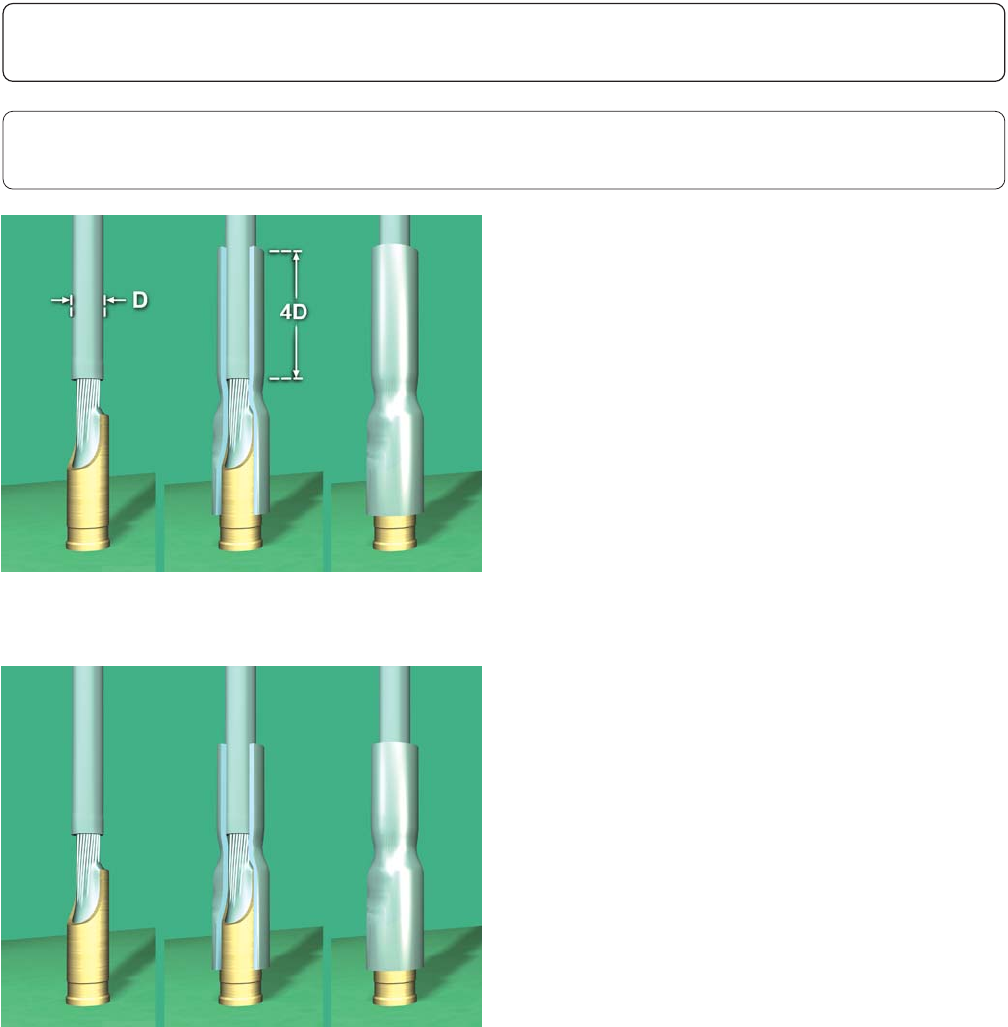

⽬标 - 1，2，3级
• 绝缘套管覆盖连接器接线柱并伸过导线绝缘
皮4倍线径（D）。
• 绝缘套管末端到连接器接线柱进入连接器插
入点的间距等于1倍线径（D）。
可接受 - 1，2，3级
• 绝缘套管覆盖连接器接线柱和导线绝缘皮至
少2倍线径（D）。
• 绝缘套管末端到连接器接线柱进入连接器插
入点的间距大于线径的50%，且不大于线径的
2倍。
可接受 - 1级
• 套管紧套在接线柱上，但未紧套在导线／线
缆上。
可接受
- 2，3级
• 套管紧套在接线柱上。
• 套管紧套在导线／线缆上。
•多个套管 之 间 相互重叠至少为线缆直径的3
倍，或13mm[0.5in]，取两者中的较大者。
图6-33
图6-34
6 接线柱连接
6.2.3 绝缘⽪ – 挠性套管
6-15IPC-A-610E-2010
2010年4月
6.2.3.1 绝缘⽪ – 挠性套管 – 放置
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
缺陷 -1级
• 套管未紧套在接线柱上且未紧套在导线／线
缆上。
缺陷 - 2，3级
• 套管未紧套在接线柱上。
• 套管未紧套在导线／线缆上。
• 重叠少于13mm[0.5in], 或少于3倍导线／线缆
的直径，取两者中的较小者。
缺陷 - 1，2，3级
• 绝缘套管覆盖导线绝缘皮不到2倍线径，图
6-35（A）。
• 绝缘套管末端到连接器接线柱进入连接器插
入点的间距大于2倍线径，图6-35（B）。
• 绝缘套管 在接线柱上 过 松（可能滑动或振
落，暴露出的导体或接线柱部分超过允许范
围），图6-35（C）。
• 要求移动时，绝缘套管阻止了滑动触点在连
接器内的移动。
图6-35
6 接线柱连接
6.2.3.1 绝缘⽪ – 挠性套管 – 放置（续）
6-16 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 绝缘套管无损伤，如裂口、烧焦、裂缝、撕
裂或针孔。
缺陷 -1, 2, 3级
• 绝缘套管被损伤，如裂口、烧焦、裂缝、撕
裂或针孔，图6-36、图6-37。
图6-36
图6-37
6 接线柱连接
6.2.3.2 绝缘⽪ – 挠性套管 – 损伤
6-17IPC-A-610E-2010
2010年4月
