可接受 - 1，2，3级 • 绝缘 套 管无损伤 ， 如 裂口 、 烧焦 、 裂 缝 、 撕 裂 或 针孔 。 缺 陷 -1 , 2 , 3级 • 绝缘 套 管 被 损伤 ， 如 裂口 、 烧焦 、 裂 缝 、 撕 裂 或 针孔 ，图 6-36 、图 6-37 。 图6-36 图6-37 6 接线柱连接 6.2.3.2 绝缘⽪ – 挠 性 套 管 – 损伤 6-17 IPC-A-610E-2010 2010 年 4 月 SINGLE U…
缺陷 -1级
• 套管未紧套在接线柱上且未紧套在导线／线
缆上。
缺陷 - 2，3级
• 套管未紧套在接线柱上。
• 套管未紧套在导线／线缆上。
• 重叠少于13mm[0.5in], 或少于3倍导线／线缆
的直径，取两者中的较小者。
缺陷 - 1，2，3级
• 绝缘套管覆盖导线绝缘皮不到2倍线径，图
6-35（A）。
• 绝缘套管末端到连接器接线柱进入连接器插
入点的间距大于2倍线径，图6-35（B）。
• 绝缘套管 在接线柱上 过 松（可能滑动或振
落，暴露出的导体或接线柱部分超过允许范
围），图6-35（C）。
• 要求移动时，绝缘套管阻止了滑动触点在连
接器内的移动。

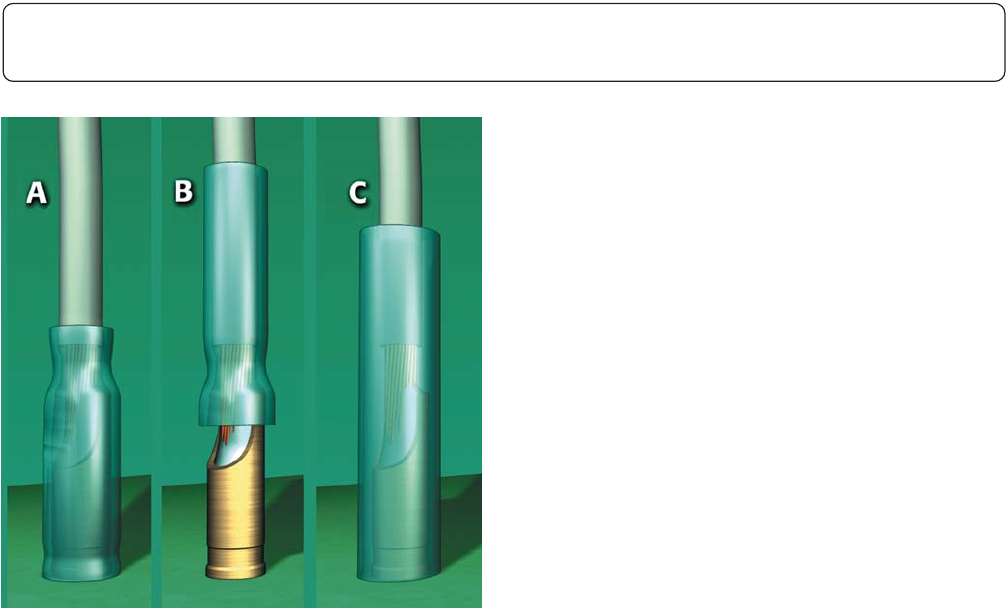

图6-35
6 接线柱连接
6.2.3.1 绝缘⽪ – 挠性套管 – 放置（续）
6-16 IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
可接受 - 1，2，3级
• 绝缘套管无损伤，如裂口、烧焦、裂缝、撕
裂或针孔。
缺陷 -1, 2, 3级
• 绝缘套管被损伤，如裂口、烧焦、裂缝、撕
裂或针孔，图6-36、图6-37。

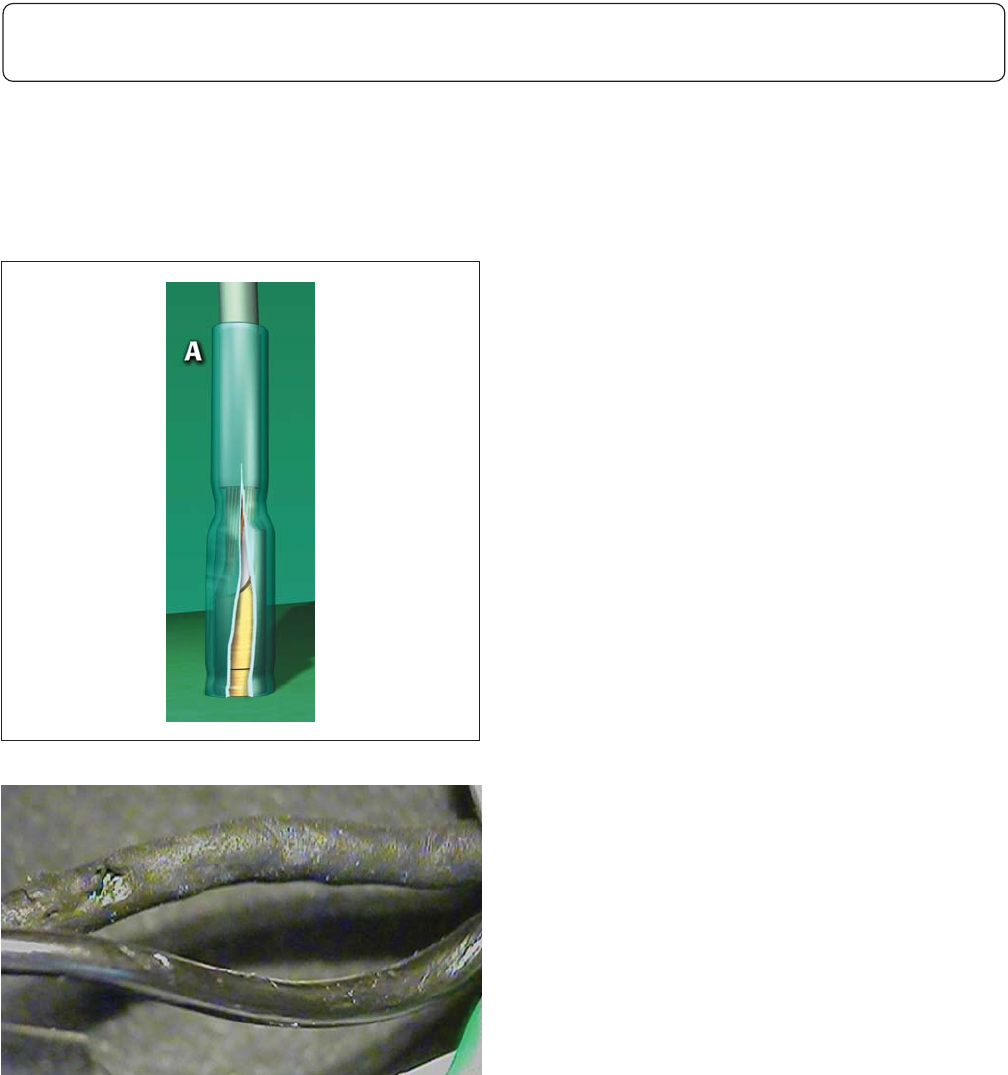

图6-36
图6-37
6 接线柱连接
6.2.3.2 绝缘⽪ – 挠性套管 – 损伤
6-17IPC-A-610E-2010
2010年4月
SINGLE USER LICENSE - NOT FOR USE ON A NETWORK OR ONLINE
⽬标 - 1，2，3级
• 股线没有压扁、散开、弯曲、打结或其他形
变。
可接受 - 1，2，3级
• 剥除绝缘皮时被拉直的股线重新拧回到原有
的螺旋状。
• 导线股线未扭折。
可接受 - 1级
缺陷 - 2，3级
• 股线的螺旋状不再保持。

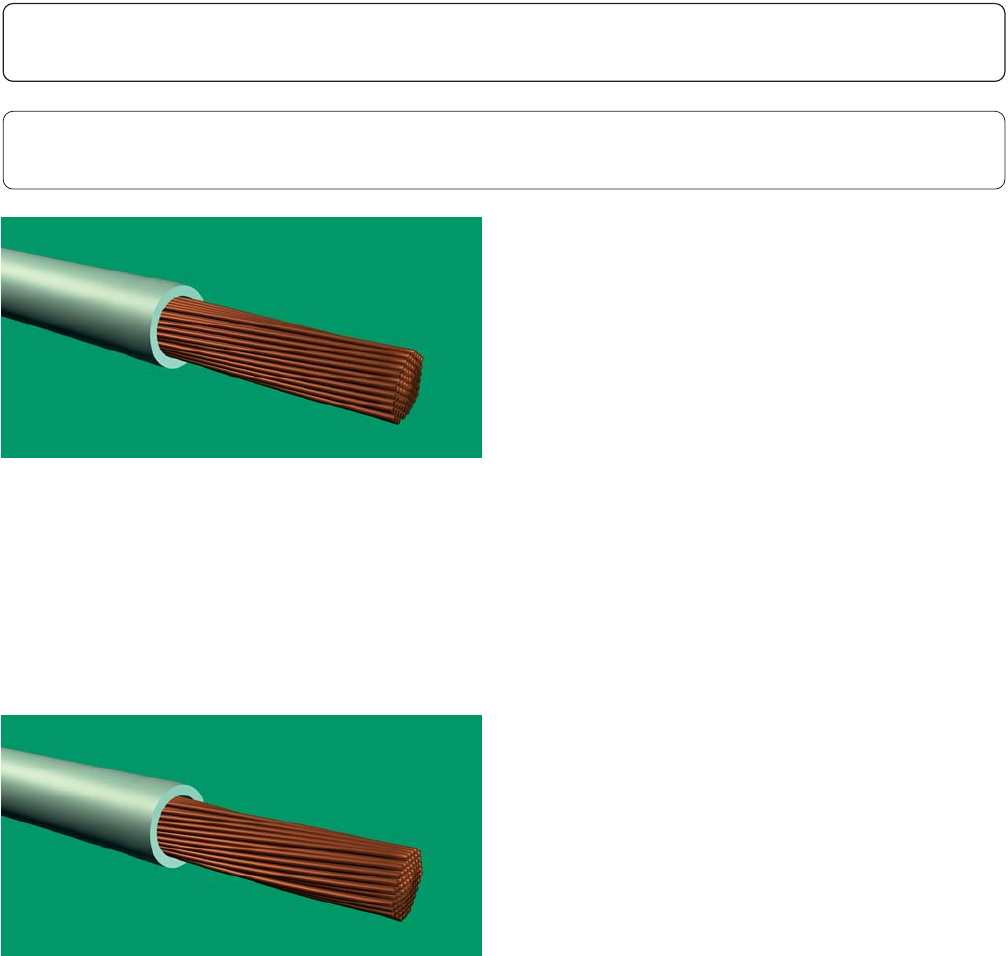

图6-38
图6-39
6 接线柱连接
6.3 导体
6-18 IPC-A-610E-2010
2010年4月
6.3.1 导体 – 形变
