1-118
Fast Chip Shooter SM471 PLUS Troubleshooting Guide
1.4.11. 在VME的Vision 有关错误 [$a000~$afff]
$a100 Vision处理Fiducial Mark时发生异常状况。[FREEZE LEVEL]
[原因]
Vision的 Fiducial Mark识别失败的情况。
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式
点击”READY”按钮给设备提供电源。
在PCB Edit菜单的“Board”对话窗口单击<Fiducial Mark …>键，针对有关基准标
志(Fiducial Mark)设置的相关数据进行检查并修改。
$a131 Vision的第一个PCB的Fiducial Mark识别失败。[FREEZE LEVEL]
$a132 Vision的第二个PCB的Fiducial Mark识别失败。[FREEZE LEVEL]
$a133 Vision的第三个PCB的Fiducial Mark识别失败。[FREEZE LEVEL]
$a134 Vision的第四个PCB的Fiducial Mark识别失败。[FREEZE LEVEL]
[原因]
第一个Fiducial Mark的识别失败的情况。($a131)
第二个Fiducial Mark的识别失败的情况。($a132)
第三个Fiducial Mark的识别失败的情况。($a133)
第四个Fiducial Mark的识别失败的情况。($a134)
[措施 方法]
执行$a10
0的措施方法。
$a135 Vision的第一个部品的Fiducial Mark识别失败。[FREEZE LEVEL]
$a136 Vision的第二个部品的Fiducial Mark识别失败。[FREEZE LEVEL]
[原因]
第一个部品的Fiducial Mark的识别失败的情况。($a135)
第二个部品的Fiducial Mark的识别失败的情况。($a136)
[措施 方法]
按”STOP”按钮关闭蜂鸣器。
“按”RESET”按钮把设备转换成”IDLE”方式
点击”READY”按钮给设备提供电源。
1-119
MMI
错误码（
Error Code
）和问题解决
在PCB Edi菜单的”Step”对话框中点击<Fiducial…>按钮后确认并修改与相应部
件的基准符号设定有关的数据。
详细事项请参照Administrator’s Guide的 “第5章 Step Programming” 的
”<Fiducial…> 按钮”部分。
$a160 [%t] Vision条码识别失败。[WARNING LEVEL]
[原因]
对PCB上的条码Vision识别失败时
条码位置示教错误时
输错条码相关Vision 数据时
[措施 方法]
Fiducial Camera向条码的位置移动时，请确认条码的中心是否位于SMVision窗的
十字线中心附近。
请确认识别范围、照明状态及条码种类等与条码识别有关的数据输入是否准确
$a201 将要使用不支持的摄像头。[EMER LEVEL]
[原因]
设定的不是已经定义的摄像头。
使用系统的设定中定义的摄像头，编辑 Step程序之后，再设定为不使用该摄像头
的情况。
[措施 方法]

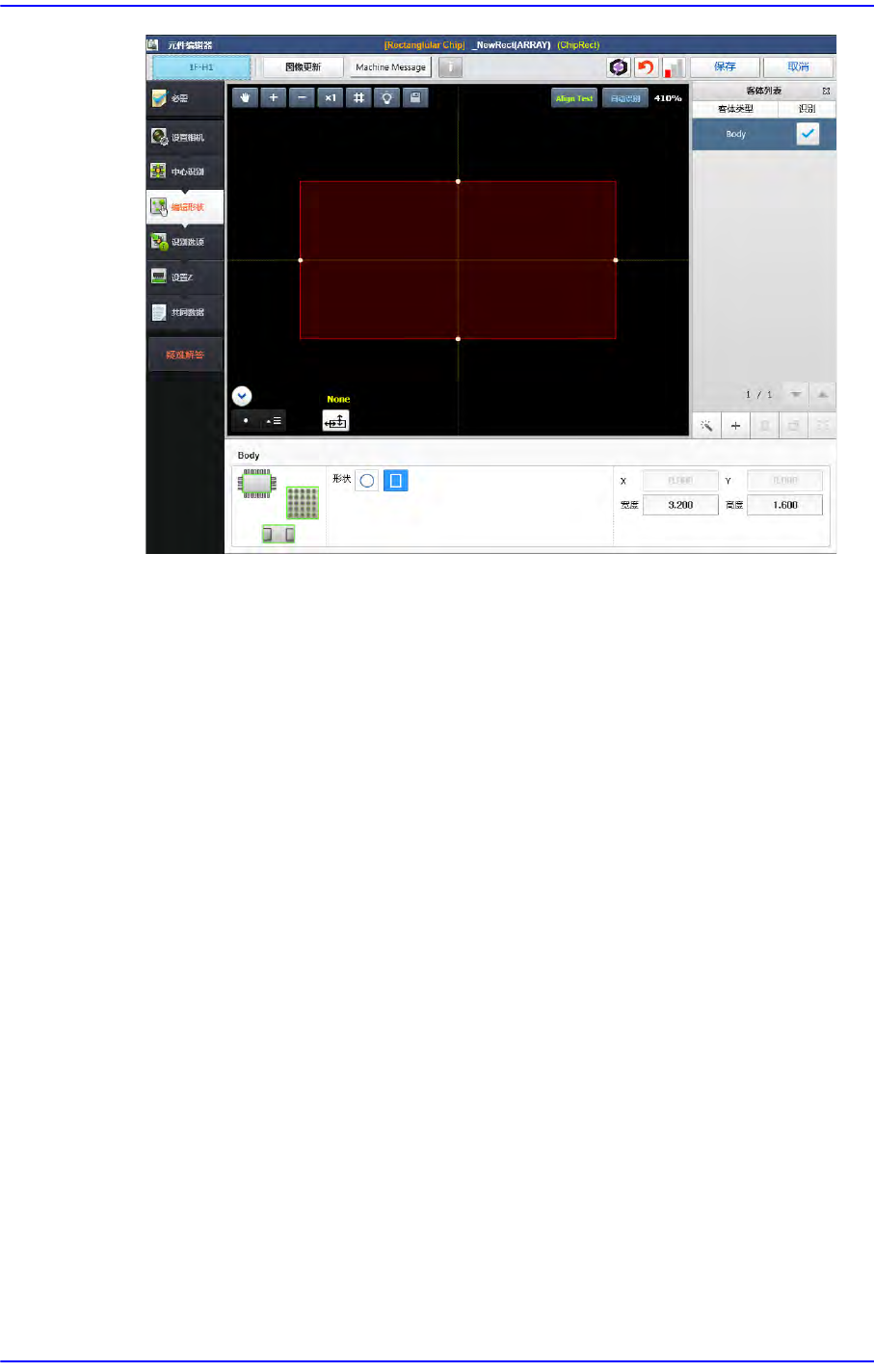

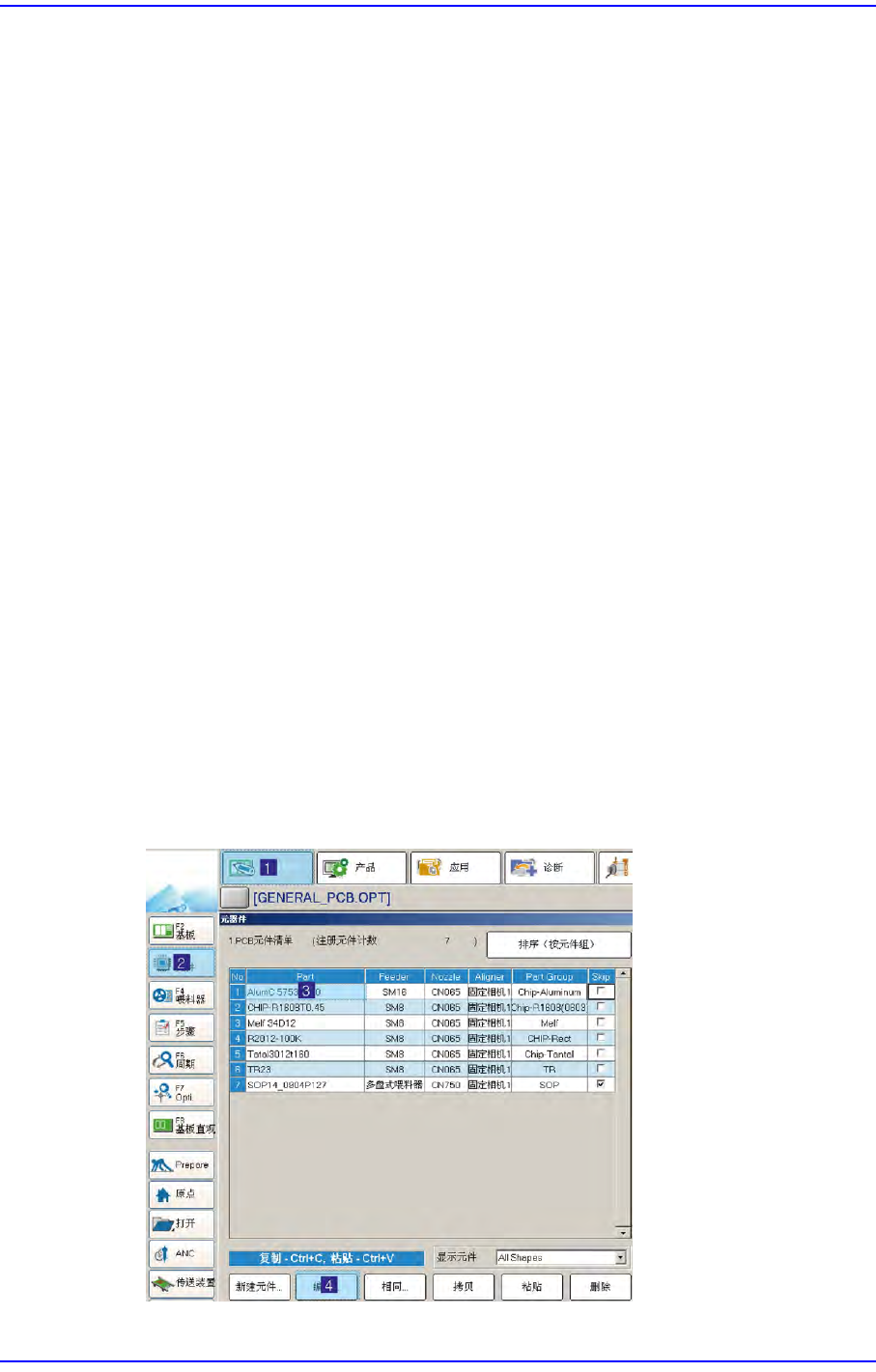

在元件参数编辑菜单，确认是否适当地选择相机要识别的贴装头。
1-120
Fast Chip Shooter SM471 PLUS Troubleshooting Guide
$a211 以前的Vision命令没有结束。[EMER LEVEL]
[原因]
由于H/W或S/W的异常状况，Flying Camera识别部品时发生错误。
[措施 方法]
执行$a210的措施方法。
$a212 Flying Camera的识别TimeOut Error。
[原因]
Flying Camera识别部品的时间超过24.000 Sec的情况。
[措施 方法]
执行$a210的措施方法。
$a213 Flying Camera的识别TimeOut Error。
[原因]
由于H/W或S/W的异常状况，Flying Camera识别部品时发生错误。
[措施 方法]
执行$a210的措施方法。
