$ad30 进行AutoTeach时，识别的 Lead Gloup(%d, %d)的宽度(%d, %d)值相差很大。(允
许值%d)
[原因]
识别的两个Lead Gloup的Lead的宽度相差很大的情况。
部品的Lead Gloup不对称的情况。
照明的设定不适当的情况。
[措施 方法]
用手动方法登记非对称的部品。
在PCB Edit菜单的Part选择错误发生部件，在Profile Editor能够同一看到所有lead
group为止设置照明。
$ad31 进行AutoTeach时，识别的 Lead Gloup(%d, %d)的长度(%d, %d)值相差很大。(允
许值%d)
[原因]
识别的两个Lead Gloup的Lead的长度相差很大的情况。
部品的Lead Gloup不对称的情况。
照明的设定不适当的情况。
[措施 方法]
用手动方法登记非对称的部品。
在PCB Edit菜单的Part选择错误发生部件，在Profile Editor能够同一看到所有lead
group为止设置照明。
$ad32 进行AutoTeach时，识别的Lead Gloup(%d, %d)的Pitch (%d, %d)值相差很大。(允
许值%d)
[原因]
识别的
两个Lead Gloup的Lead的 Pitch相差很大的情况。
部品的Lead Gloup不对称的情况。
照明的设定不适当的情况。
[措施 方法]
用手动方法登记非对称的部品。
在PCB Edit菜单的Part选择错误发生部件，在Profile Editor能够同一看到所有lead
group为止设置照明。
1-162
Fast Chip Shooter SM471 PLUS Troubleshooting Guide
$ad33 进行AutoTeach时，识别的Lead Gloup(%d, %d)的foot (%d, %d)值相差很大。(允
许值%d)
[原因]
识别的两个Lead Gloup的Lead的foot相差很大的情况。
部品的Lead Gloup不对称的情况。
照明的设定不适当的情况。
[措施 方法]
用手动方法登记非对称的部品。
在PCB Edit菜单的Part选择错误发生部件，在Profile Editor能够同一看到所有lead
group为止设置照明。
$ae03 失败Fiducial Mark的识别。
[原因]
没有识别Fiducial Mark的情况。
Fiducial Mark不在识别领域或是不良的情况。
Fiducial Mark的数据或照明的设定不适当的情况。
[措施 方法]
确认Fiducial Mark的数据或照明的设定后重新设定。
1-163
MMI
错误码（
Error Code
）和问题解决
1.4.12. Software debug 有关错误 [$b000~$bfff]
$bbbb 发生Assert Fault。[MPU_STOPLEVEL]
[原因]
由于H/W或S/W的异常状况，发生Assert Fault错误的情况。
[措施 方法]
正常关闭设备电源过 5秒后再连接电源重新启动。
$bc00 设备不处在Ready状态。[FREEZE LEVEL]
[原因]
设备不处在Ready状态，而要执行驱动命令时发生。
[措施 方法]

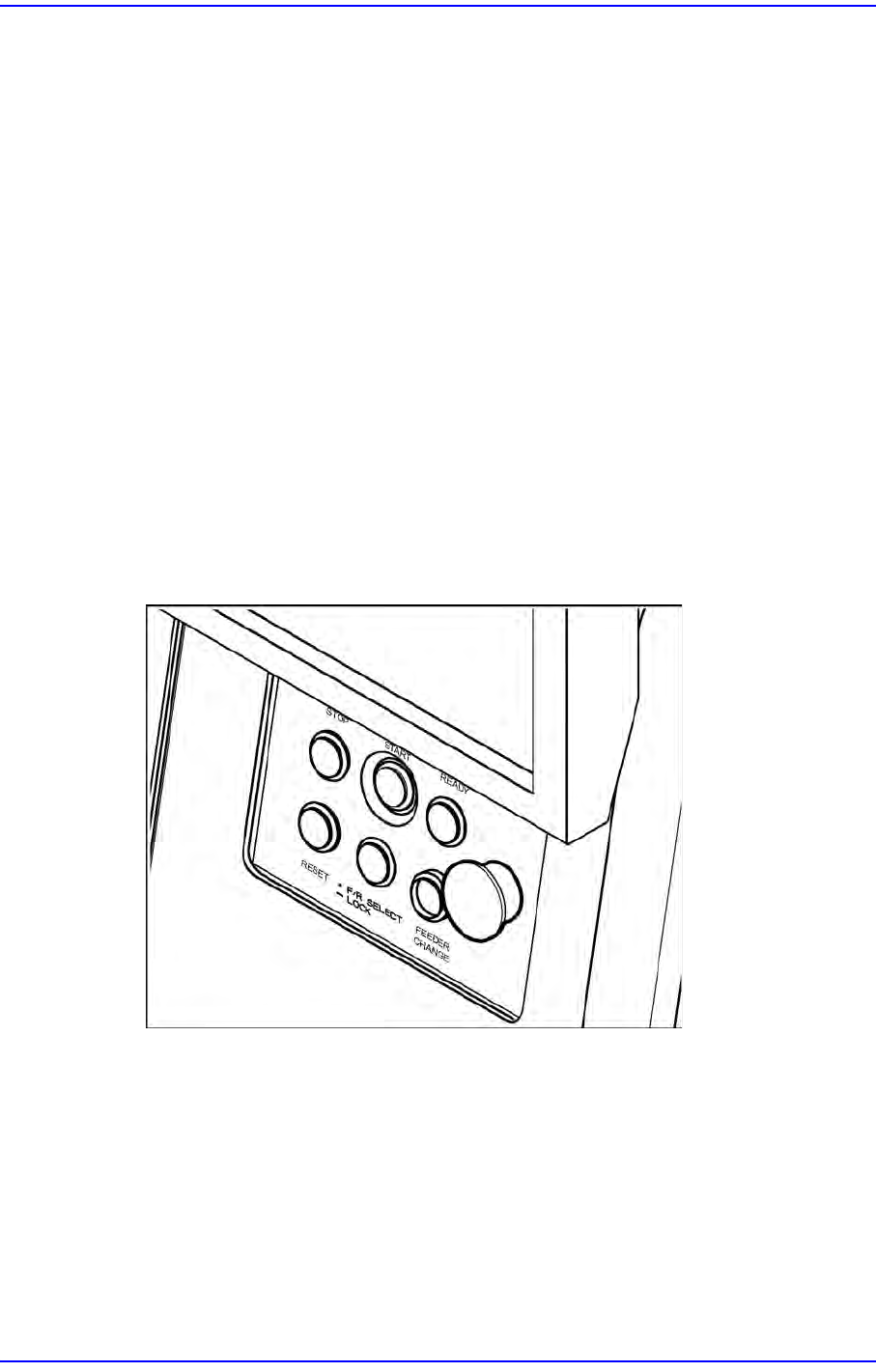

按”STOP”按钮关闭蜂鸣器。
按”RESET”按钮把设备转换成”IDLE”方式。
点击”READY”按钮给设备提供电源。
$bc05 吸嘴有堵塞。[FREEZELEVEL]
[原因]
吸嘴被异物堵住的情况。
由于真空传感器的异常状况，不能正常感应真空度的情况。
吸嘴数据的设定有错误的情况。
[措施 方法]
