1-51
MMI
错误码（
Error Code
）和问题解决
检查元件吸附位置。
检查该吸嘴是否适合吸附元件。
$aa26 R芯片(Chip)倒置。
[原因]
元件倒置
[措施方法]
检查气压。
检查元件吸附位置及高度。
检查该吸嘴是否适合吸附元件。
$aa27 LED芯片(Chip)倒置。
[原因]
元件倒置
[措施方法]
检查气压。
检查元件吸附位置及高度。
检查该吸嘴是否适合吸附元件。
$aa29 检查吸嘴状态。
[原因]
吸嘴上沾有杂质
[措施方法]
清除吸嘴上的杂质。
需要时微调临界(threshold)值。
1-52
Fast Chip Shooter SM471 PLUS Troubleshooting Guide
1.3.4. 有关TR的错误[ab00 ~ ab2b]

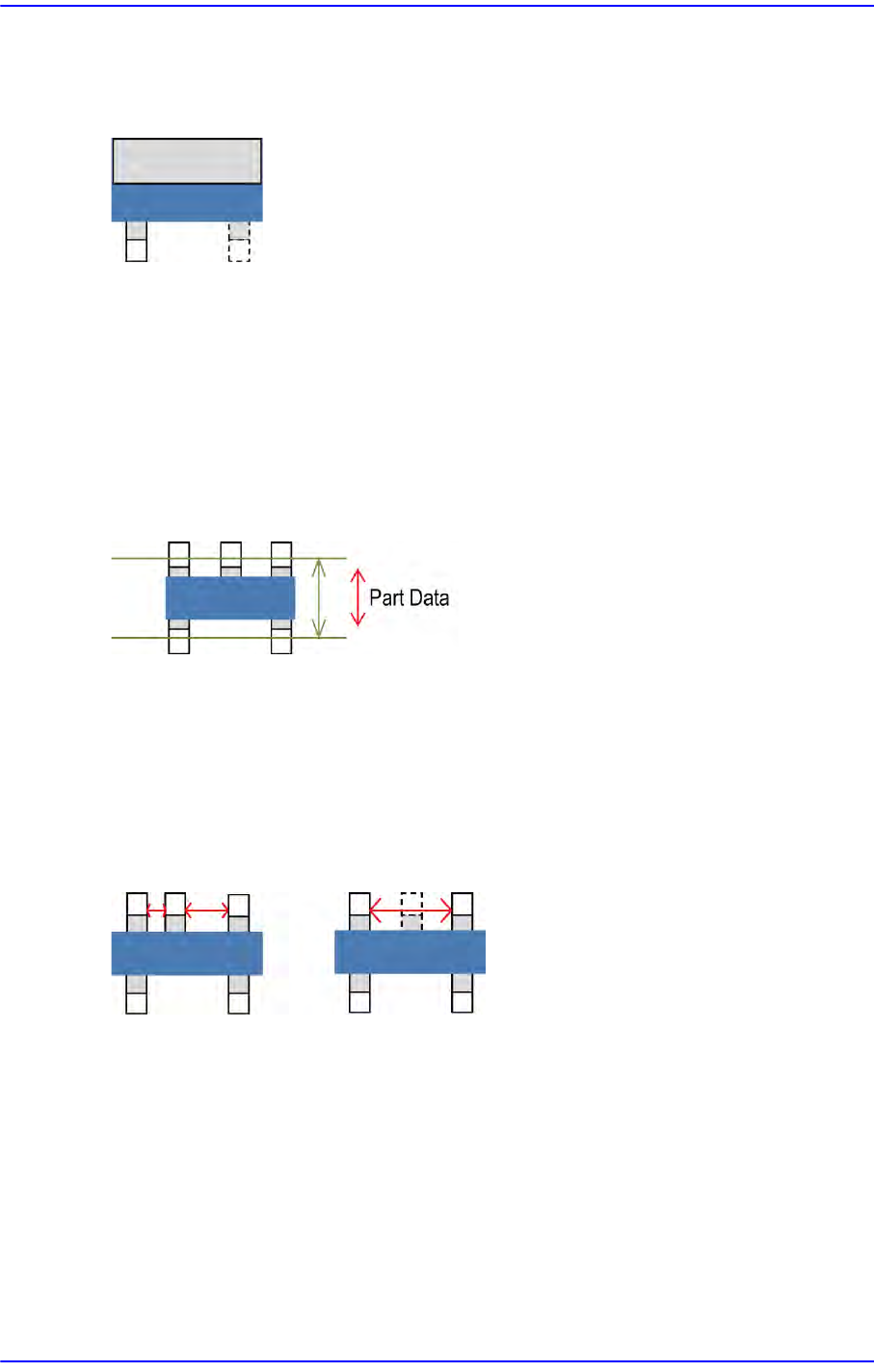

$ab02 圈选了“Heat”复选框时，下边引脚的数量应该是2个以上。
[原因]
检测到的引脚的数量为2个以下。
[措施方法]
检查所吸附的元件的状态。
需要时调整照明值。
$ab13 元件高度偏离了基准尺寸。
[原因]
所吸附的元件的上、下引脚(Group)的中心之间的距离大于已登记元件信息
[措施方法]
检查已登记元件信息。
$ab15 上边引脚的间距(Pitch)偏离了基准值。
[原因]
引脚弯曲或引脚(Group)的间距(Pitch)偏离了已设定的容许值
[措施方法]
查看已登记元件信息后，需要时调整容许值。
1-53
MMI
错误码（
Error Code
）和问题解决

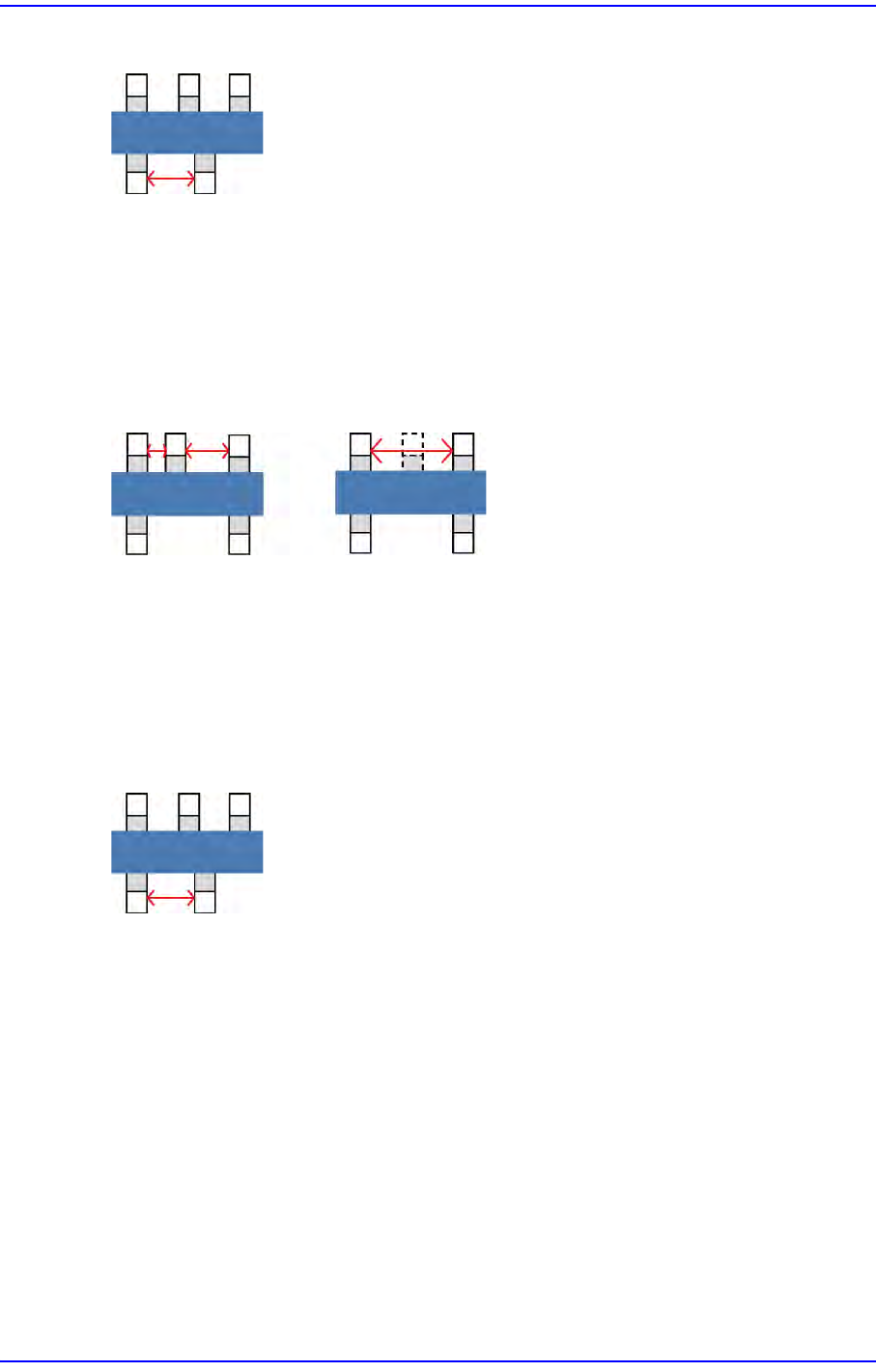

$ab16 下边引脚的间距(Pitch)偏离了基准值。
[原因]
引脚弯曲或引脚(Group)的间距(Pitch)偏离了已设定的容许值
[措施方法]
查看已登记元件信息后，需要时调整容许值。
$ab17 上边各引脚之间的距离偏离了基准值。
[原因]
引脚弯曲或引脚(Group)的间距(Pitch)偏离了已设定的容许值
[措施方法]
查看已登记元件信息后，需要时调整容许值。
$ab18 下边各引脚之间的距离偏离了基准值。
[原因]
引脚弯曲或引脚(Group)的间距(Pitch)偏离了已设定的容许值
[措施方法]
查看已登记元件信息后，需要时调整容许值。
