通过简易的笔形摄像头轻松实现自动化，适用于精密流体应用
EV 系列自动点胶系统
诺信EFD的EV系列自动化系统包含简易视觉功
能，可配合EFD的针筒和胶阀系统实现精确的
流体点胶。
具有视觉引导功能的专业化DispenseMotion
™
软
件以及简易笔形摄像头使EFD的自动化系统便于
设置和编程。真正的3D运动控制使用户对点、
线、圆、弧及复合弧的编程变得简单轻松。
操作平台大小范围从150 x 200 毫米到570 x 500
毫米，成为批量或复杂性点胶应用的理想解决
方案。
EV 系列可以用作独立式系统，也可作为一套
自动化解决方案的关键部分进行工作。产品可
以轻松集成到在线式传输系统、转台及托盘装
配线中。
特点
· 简易式摄像头和DispenseMotion软件简化了设置与
编程操作
· 点胶路径屏幕预览功能使编程更加顺畅
· 文件导入与转换功能简洁高效
· 真正的3D运动控制
· 工作范围选择多样
优势
· 更快的周期与批次时间
· 便于与任何制造系统进行集成
· 降低生产、材料及拥有成本
· 新的制造机会
更多信息

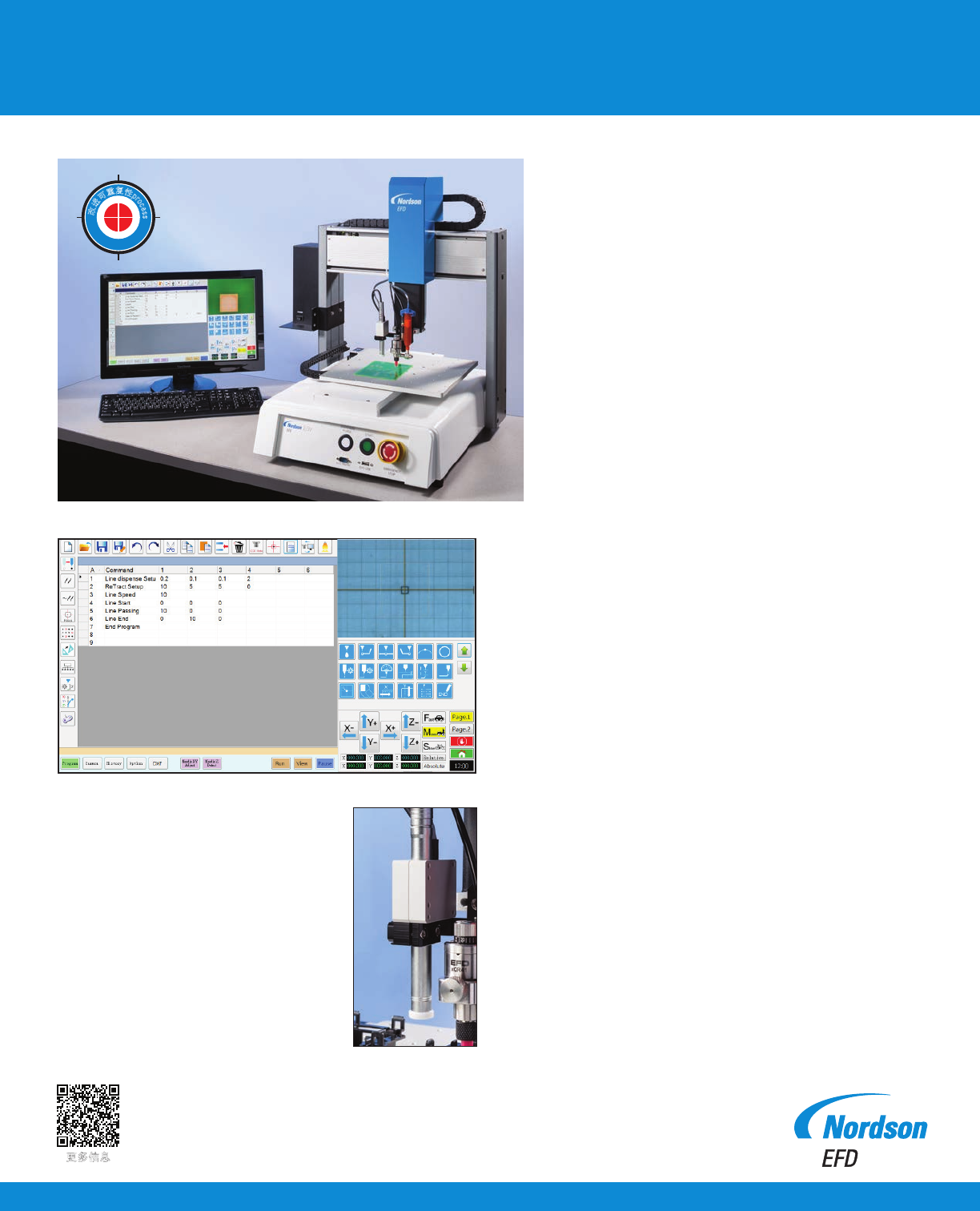

EV系列的笔形摄像头功能使编程变得简单轻松.
笔形摄像头可对产品的
实际定位进行确认.
具有视觉引导功能的DispenseMotion软件使编
程更加轻松.
+
/
-
0
.
0
0
8
m
m
ᬎ
䖰
ৄ
䞢
໢
ᗼ
p
r
o
c
e
s
s
规格参数
* 符合欧洲安全要求规范。
** 根据测量的方法不同，重复性的测量结果也会有所不同。
项目 / 型号 E2V E3V E4V E5V E6V
物料编号
7360856 7360857 7360858 7360859 7362103
物料编号 欧洲* 7361349 7361350 7361351 7361352 7362104
轴数
________________________________________________
3轴数
_______________________________________________
最大工作面积
(X / Y / Z)
150/200/50 毫米
(6 / 8 / 2 英寸)
250/300/100 毫米
(10 / 12 / 4 英寸)
350/400/100 毫米
(14 / 16 / 4 英寸)
450/500/150 毫米
(18 / 20 / 6 英寸)
570/500/150 毫米
(22 / 20 / 6 英寸)
工件载荷
5.0 千克 (11.0 磅) 10.0 千克 (22.0 磅) 10.0 千克 (22.0 磅) 10.0 千克 (22.0 磅) 10.0 千克 (22.0 磅)
工具载荷
1.5 千克 (3.3 磅) 3.0 千克 (6.6 磅) 3.0 千克 (6.6 磅) 3.0 千克 (6.6 磅) 3.0 千克 (6.6 磅)
重量
29.0 千克 (63.9 磅) 47.5 千克 (104.7 磅) 52.5 千克 (115.7 磅) 55.0 千克 (121.3 磅) 58.0 千克 (127.9 磅)
尺寸
481长 x 510宽 x 432高 毫米
(19长 x 20宽 x 17高 英寸)
596长 x 644宽 x 543高 毫米
(23长 x 25宽 x 21高 英寸)
696长 x 644宽 x 638高 毫米
(27长 x 25宽 x 25高 英寸)
796长 x 814宽 x 718高 毫米
(31长 x 32宽 x 28高 英寸)
913长 x 812宽 x 718高 毫米
(36长 x 32宽 x 28高 英寸)
最快速度
(XY / Z)
每秒 500 / 250 毫米
(每秒 20 / 10 英寸)
每秒 800 / 320 毫米
(每秒 31 / 13 英寸)
每秒 800 / 320 毫米
(每秒 31 / 13 英寸)
每秒 800 / 320 毫米
(每秒 31 / 13 英寸)
每秒 800 / 320 毫米
(每秒 31 / 13 英寸)
驱动系统
___________________________________________
3相微步进电机
___________________________________________
存储容量
_____________________________________________
电脑存储
______________________________________________
通用 I/O
____________________________________
8输入 / 8输出 (可选配16 / 16)
_____________________________________
交流输入
(电源输入)
100–240 VAC (+/-10%),
~50/60Hz, 最大20安,
230 W
100–240 VAC (+/-10%),
~50/60Hz, 最大20安,
350 W
100–240 VAC (+/-10%),
~50/60Hz, 最大20安,
350 W
100–240 VAC (+/-10%),
~50/60Hz, 最大20安,
350 W
100–240 VAC (+/-10%),
~50/60Hz, 最大20安,
350 W
重复性**
____________________________________________
±0.008 毫米
_____________________________________________
视觉
____________________________________________
笔形摄像头
_____________________________________________
DispenseMotion
软件
_______________________________________________
包含
_________________________________________________
针头探测
_______________________________________________
可选配
_______________________________________________
高度探测
_______________________________________________
可选配
_______________________________________________
认证
_________________________________
符合CE、RoHS、WEEE以及中国RoHS标准
_________________________________
质保期
____________________________________________
1年有限质保
____________________________________________
免费工艺评估
请联系诺信EFD，配置一套满足您具体需求的自动化点胶系统。
