Test Research Inc.
TR7007 User Guide--Software 103

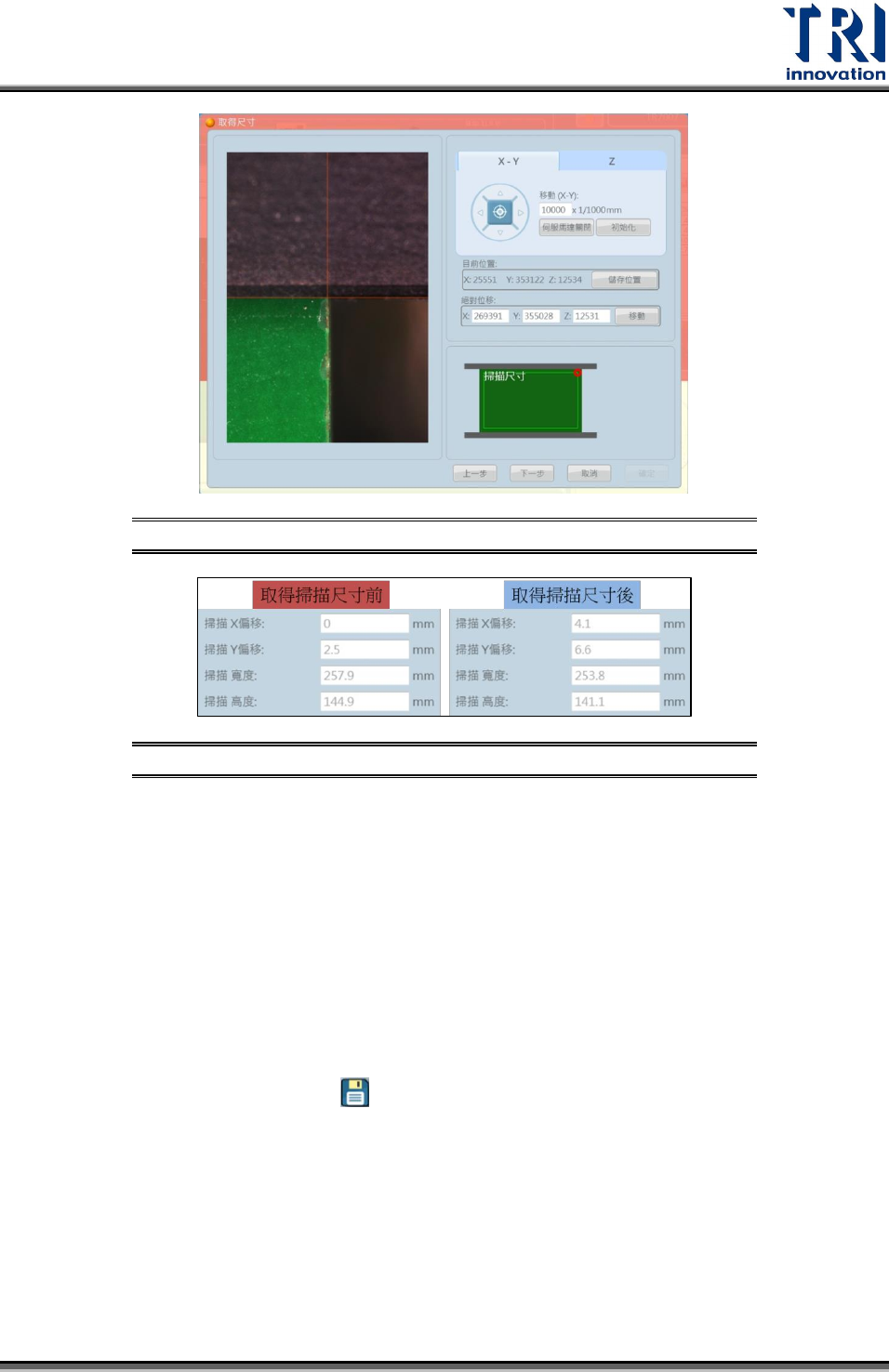

掃描尺寸設定_設定右上角示意圖 圖206
完成掃描尺寸設定後比較圖 圖207
3D 資料設定：針對影像進行門檻値的設定。此設定値針對作前處理影像濾除，所以
設定完成後需重新掃描影像。
可視門檻值：門檻值範圍 0~100，搜尋範圍下該像素程度的百分比低於此門檻
值時，則該像素將不列入高度計算。
高門檻值：門檻值範圍 0~255，各搜尋範圍下像素灰階值大於此門檻值時將會
被濾除。
低門檻值：門檻值範圍 0~255，各搜尋範圍下像素灰階值小於此門檻值時將會
被濾除。
儲存為預設值：設定完成後點選 ，儲存當前設定並作為系統的預設值。
5.1.4.2 系統設定-走停取相機型
Test Research Inc.
104 TR7007 User Guide--Software

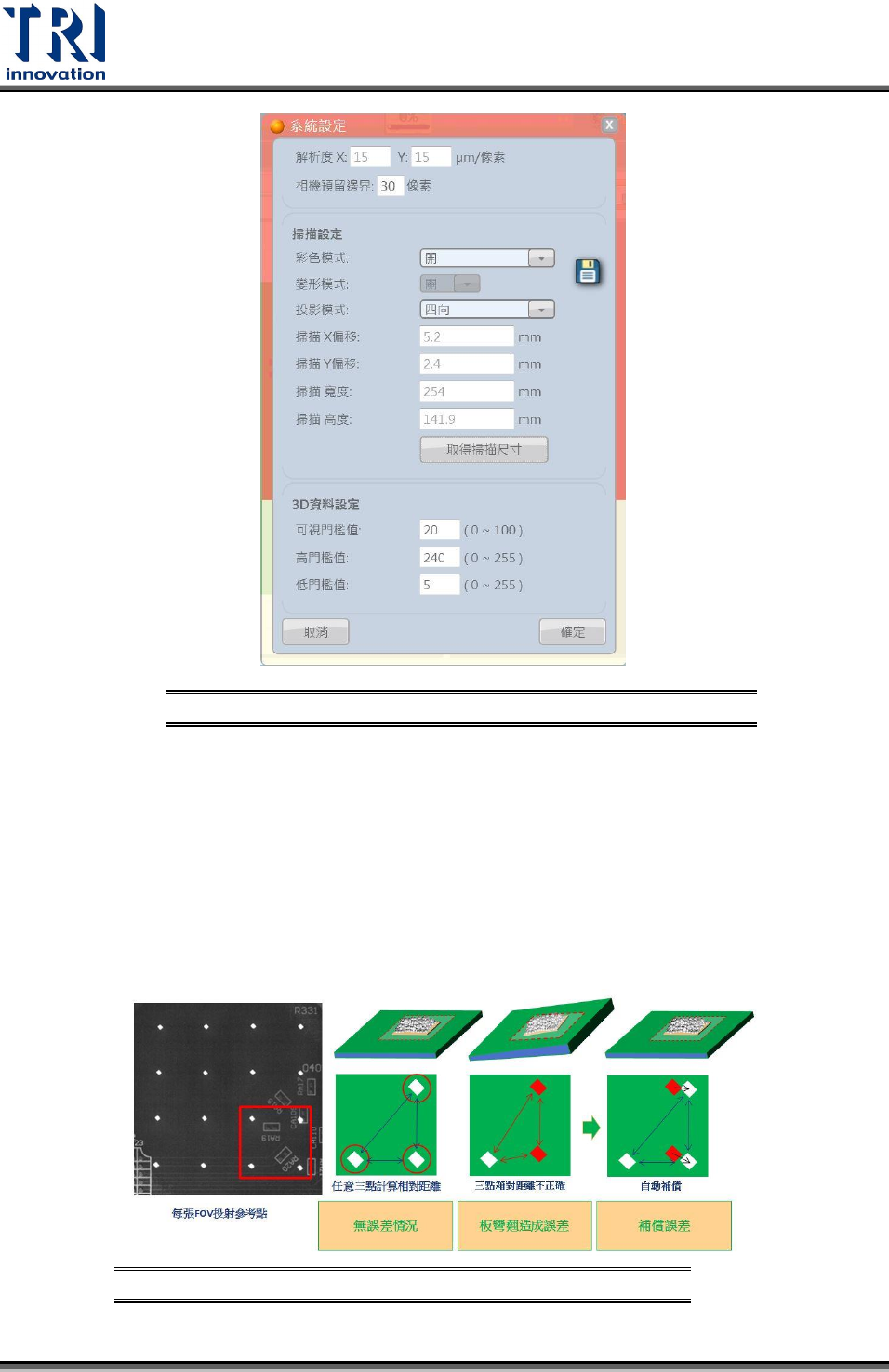

系統設定介面示意圖 圖208
解析度：顯示當前機台搭配的光學解析度。
相機預留邊界：當錫點密集且範圍較大需要兩個或以上的 FOV 涵蓋時，FOV 之間預
留的重疊空間。預設為 30 個像素。
變形模式：可選擇是否開啟變形模式。選擇開啟後，於檢測時每張 FOV 會個別計算
受測板高度與變形狀況，如果需要會進行補償與重拍動作。用途在於若避免受測板有
板彎(翹)發生，部分受測物存在失焦的風險，進而影響後續計算的準確性。
變形模式解說示意圖 圖209
Test Research Inc.
TR7007 User Guide--Software 105
彩色模式: 可選擇是否開啟彩色模式。若開起此模式，每張 FOV 除了使用左右條紋光
影像計算該點高度值外，會再利用大環燈(R/G/B)與小環燈(W)來呈現彩色圖像。(建
議開啟)
投影模式：分為兩種：雙向/四向。
雙向模式：此模式下會使用對角投射的條紋光，各分別蒐集 4 張不同投射週期
的影像經由四步相移法計算出該搜尋區域的高度值，共使用 8 張影像來計算出
該區域的高度值。
四向模式：此模式下會使用兩組對角投射的條紋光，各分別蒐集 4 張不同投射
週期的影像經由四步相移法計算出該搜尋區域的高度值，共使用 16 張影像來
計算出該區域的高度值。(四向模式必須在四組光學投射的硬體下才可以使用)。
掃描 X 偏移：掃描起始點與原始檢測資料 X 方向的偏移距離(右為正，左為負)。
掃描 Y 偏移：掃描起始點與原始檢測資料 Y 方向偏移的距離(上為正，下為負)。
掃描寬度(X 値)：設定掃描範圍的寬度。此寬度值(X 値)由匯入 SPI 檔時自動帶入，可
藉由”取得掃描尺寸”重新設定掃描 X 値。
掃描高度(Y 値)：設定掃描範圍的高度距離。此高度值(Y 値)由匯入 SPI 檔時自動帶入，
可藉由”取得掃描尺寸”重新設定掃描 Y 値。
取得掃描尺寸：分別將全板的左下角與右上角的板邊置於十字標中心後，點選”取得
掃描尺寸”完成重新定義掃描全板的尺寸，可更準確的定義全板的掃描範圍。

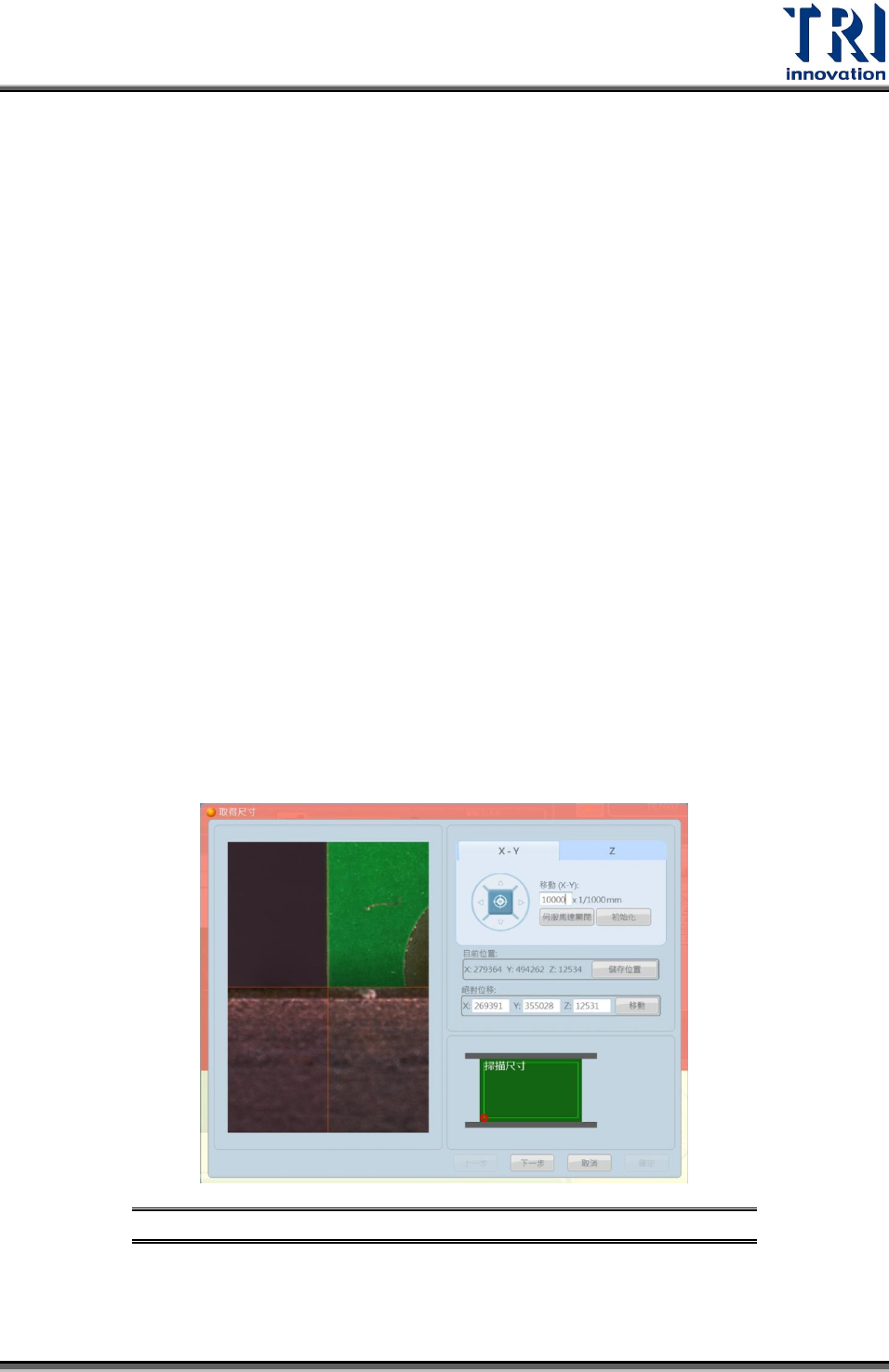

掃描尺寸設定_設定左下角示意圖 圖210
