程序 5.2

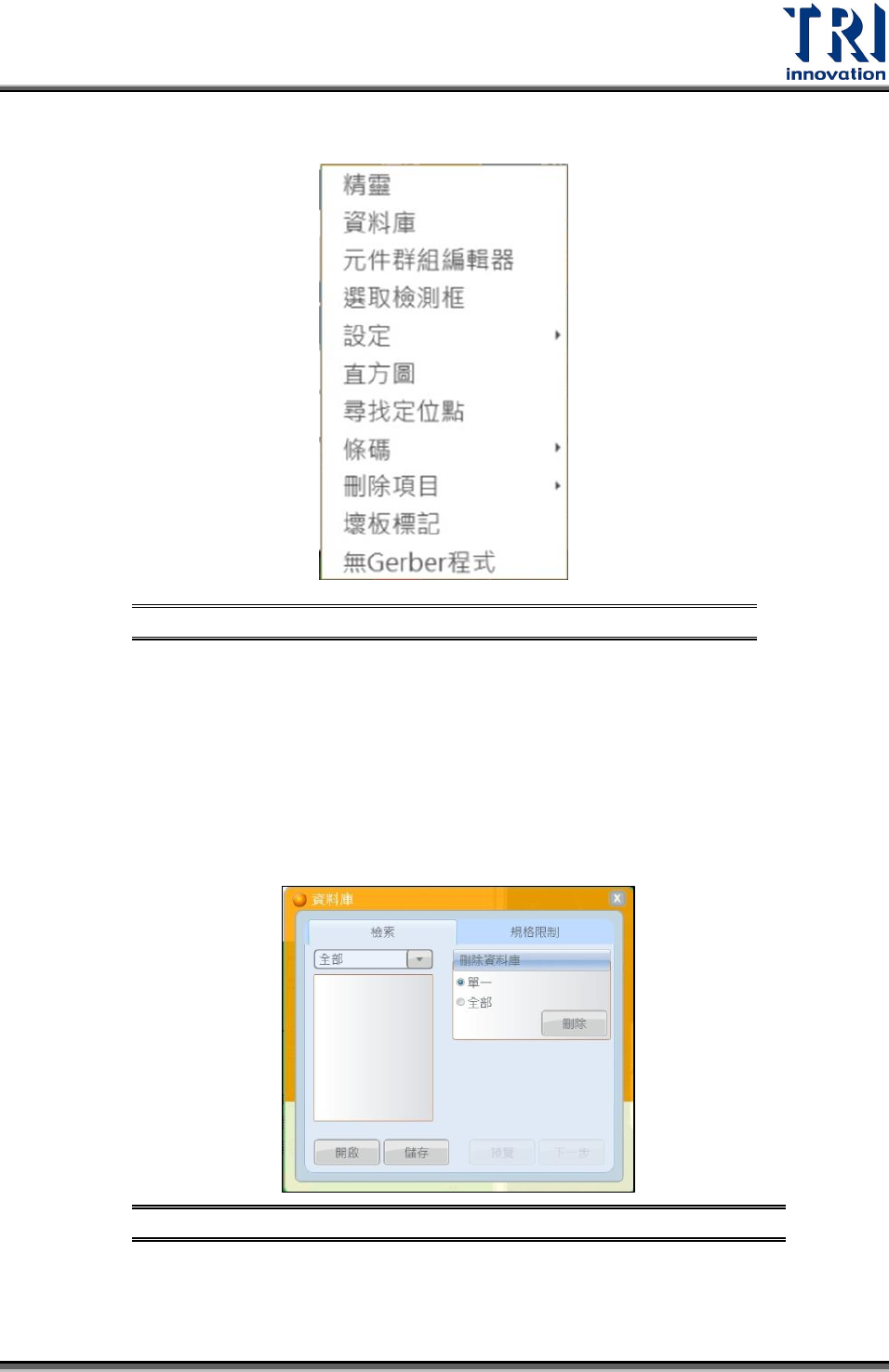

『程序』選單示意圖 圖213
5.2.1 精靈
功能說明與 4.2 相同。
5.2.2 資料庫
建立資料庫的目的為設定並儲存各類型元件的規格，使用者可於各個檢測資料中選取與
套用該類型元件的規格設定値。主要分為檢索分頁與規格限制分頁。
資料庫介面示意圖
圖214
檢索分頁：選擇檢索的項目設定各項目的標準値與上下限。並將當前的設定儲存
(.Lib 檔)。
Test Research Inc.
108 TR7007 User Guide--Software
檢索分頁下可選擇的項目示意圖
圖215
各選項的資料庫介面示意圖
圖216
規格限制：請參閱 4.2 內容。
規格限制介面示意圖
圖217
Test Research Inc.
TR7007 User Guide--Software 109
5.2.3 元件群組編輯器
將選取的檢測框設定為群組後，使用者可針對此群組設定並套用規格。以下分為條件
分頁與檢索分頁
條件分頁：可按照檢測框當前情況選取後設定為群組，確認後點選套用。以下以作用
中的檢測框舉例說明：

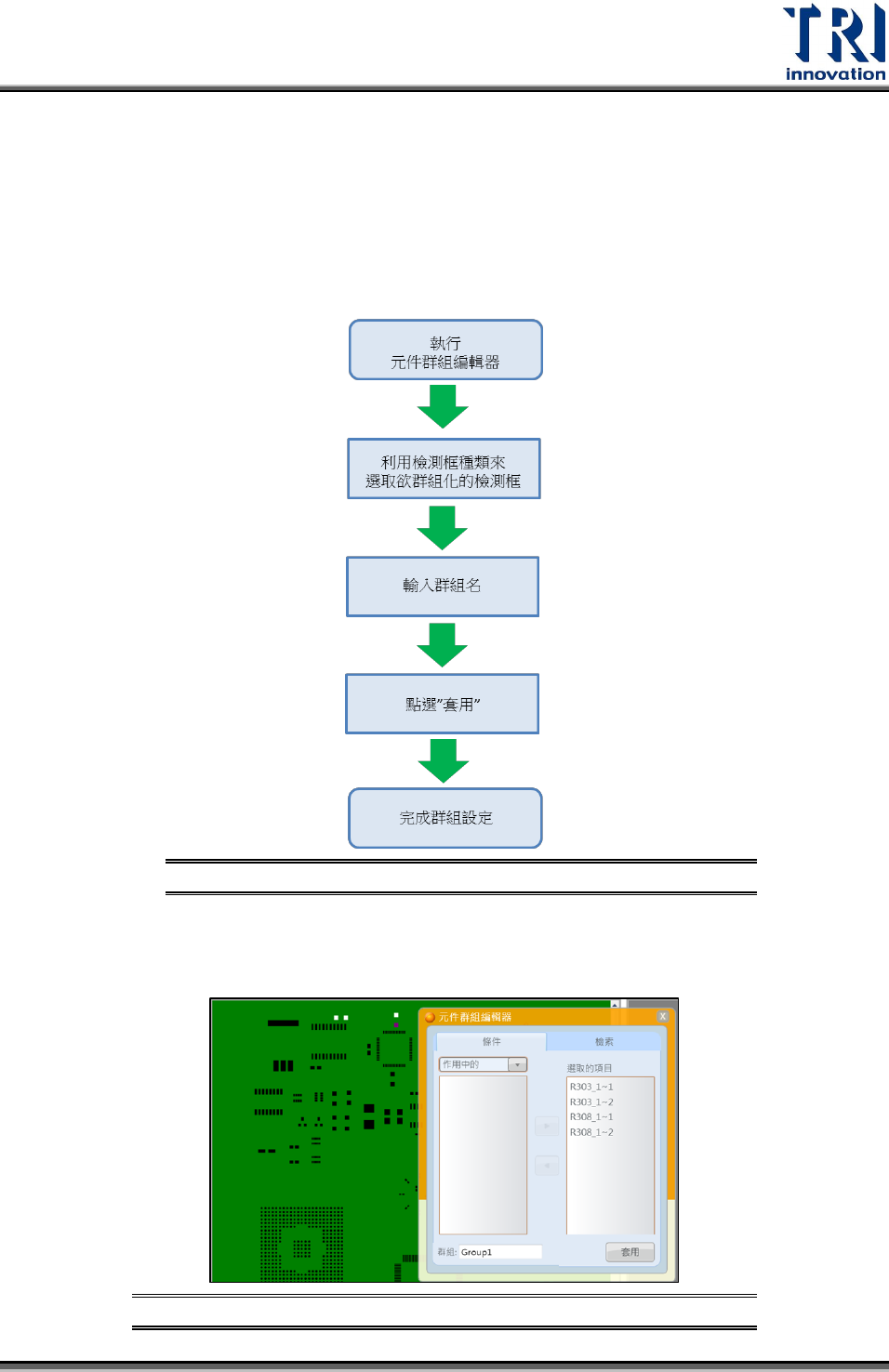

元件群組設定流程示意圖 圖218
作用中的：當前點選的檢測框。CAD 圖紫色框與白色框會自動代入選擇的項
目中。選擇後，設定群組名稱後[套用]按鈕。
作用中的檢測框群組設定示意圖 圖219
