Test Research Inc. TR 7007 User Guide -- So ftware 111 檢索分頁下 介面示意圖 圖 222 5.2.4 選取檢測框 使用者可快速選取符合當前所有特徵項目的檢測框，並可直接進行群組與規格設定。 設定流程如以下： 選取檢測框 流程示意圖 圖 223
Test Research Inc.
110 TR7007 User Guide--Software

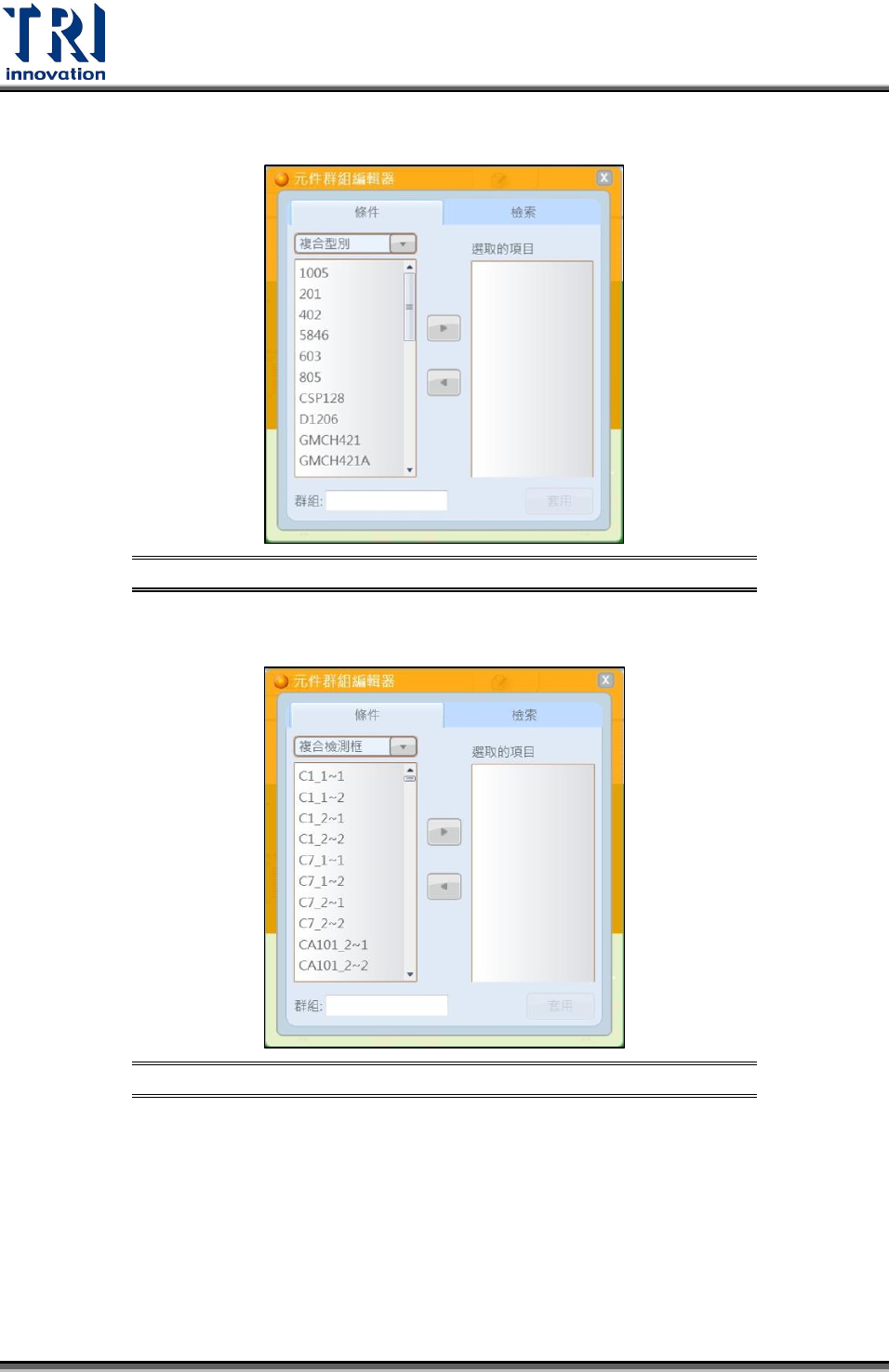

複合型別：按照元件種類分類的檢測框。
條件分頁_複合型別介面示意圖 圖220
複合檢測框：顯示所有的檢測框。
條件分頁_複合檢測框介面示意圖 圖221
檢索分頁：可查看當前群組的名稱與檢測框名稱。分別可使用：
刪除群組：選擇當前選擇的群組或全部群組。
重設群組依檢測框：刪除當前群組設定的檢測框。
Test Research Inc.
TR7007 User Guide--Software 111

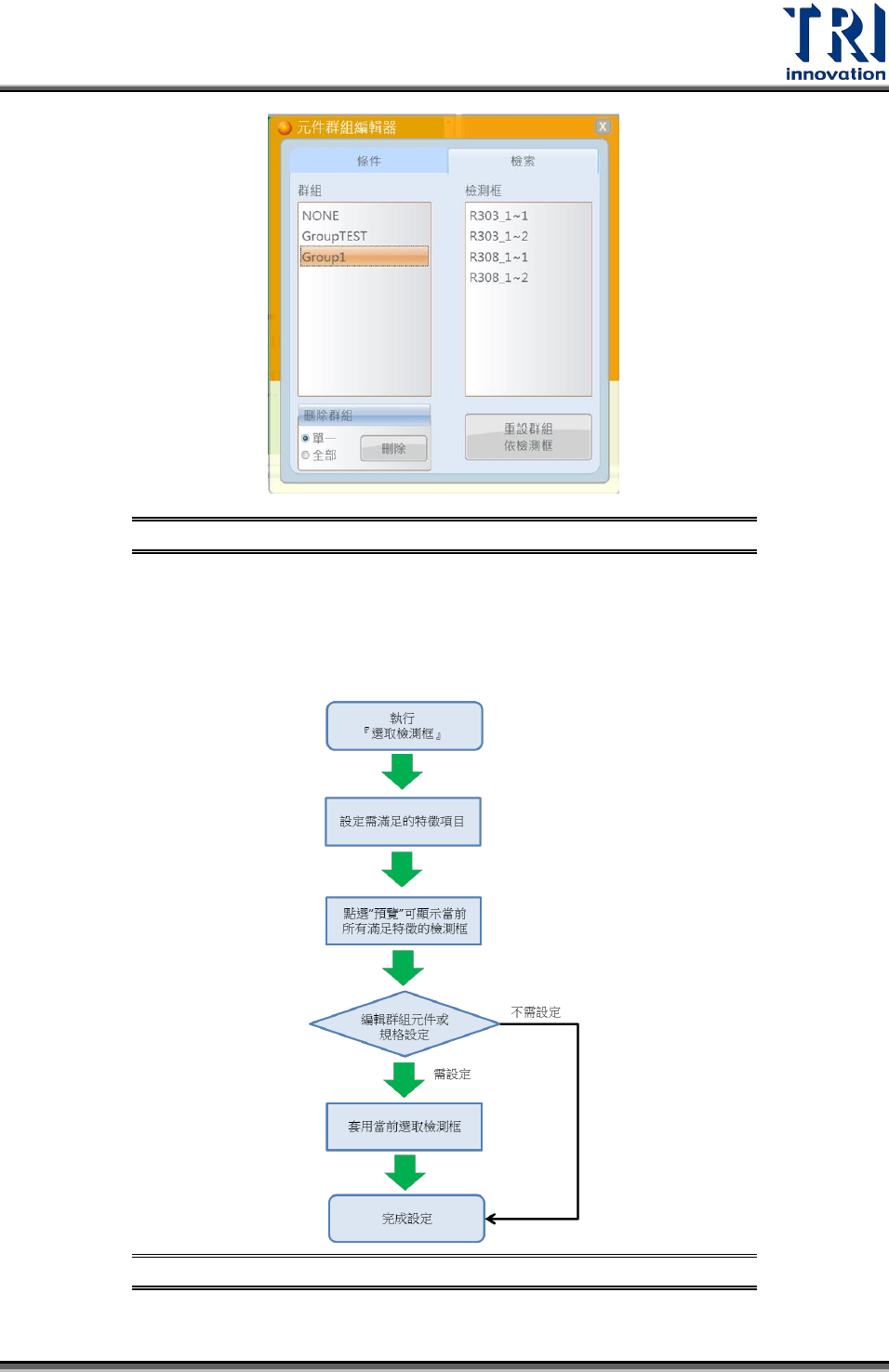

檢索分頁下介面示意圖 圖222
5.2.4 選取檢測框
使用者可快速選取符合當前所有特徵項目的檢測框，並可直接進行群組與規格設定。
設定流程如以下：
選取檢測框流程示意圖 圖223
Test Research Inc.
112 TR7007 User Guide--Software

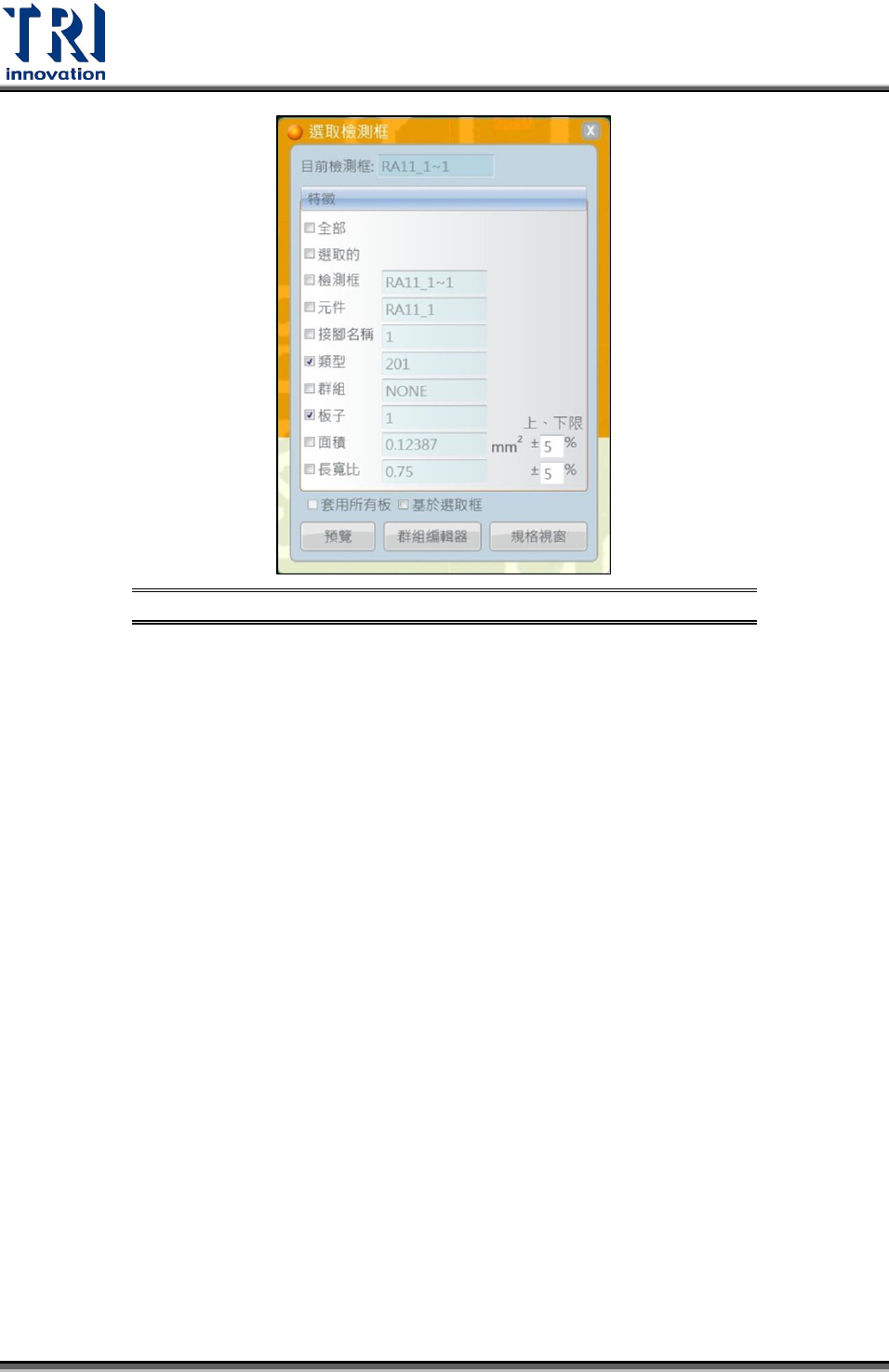

選取檢測框介面示意圖 圖224
預覽：預覽符合當前所有選取特徵的檢測框。以下圖為例，勾選『類型』與『板子』
時，預覽符合這兩項特徵項目的檢測框為板子 1 所有符合類型 201 的檢測框，而只勾
選『類型』特徵時，則會預覽所有符合類型 201 的檢測框。
套用所有板：多聯板中所有符合特徵的檢測框。
基於選取框：當前選取檢測框。
