Test Research Inc.
TR7007 User Guide--Software 117
取消(維持原先的設定) / 套用(套用當前的設定) / 確定(完成套用後結束設定視窗)。
5.2.5.2 板子：
板子資料：顯示當前多聯板 欄/列 資訊。
選擇配置方式：選擇多聯板板號排列方式。分為兩種路徑：S 型路徑與 Z 型路徑的排
列方式。
完成配置方式的選擇後，可設置忽略不進行檢測的板子，畫面會直接出現 X 符號，如
圖所示，代表每一片的 1 號板皆不進行檢測。
使用取消(維持原先的設定) / 重置 (重新設定) / 確定 (完成確認當前設定)。

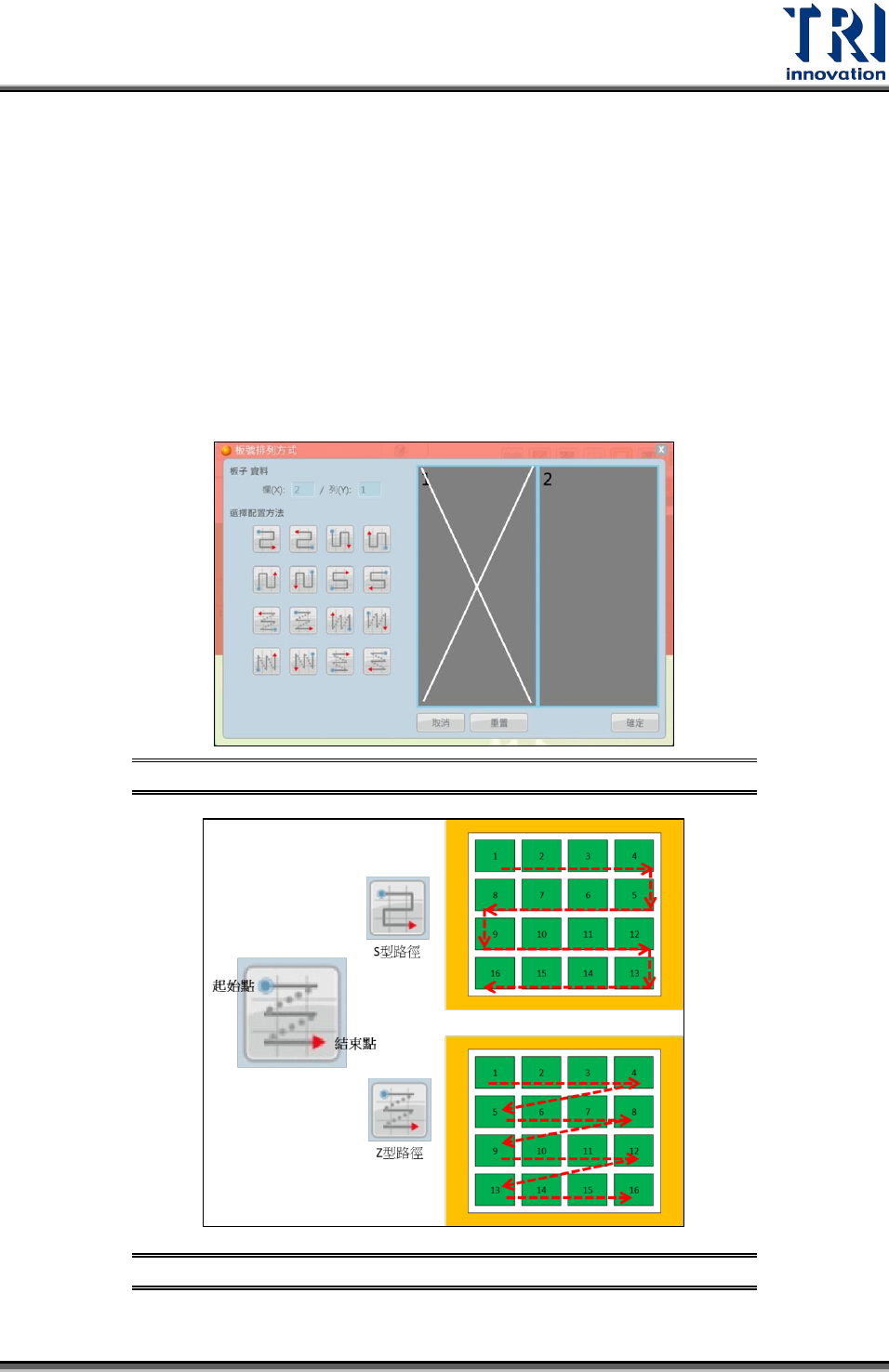

板子設定介面示意圖 圖234
S 型與 Z 型路徑排列方式示意圖 圖235
Test Research Inc.
118 TR7007 User Guide--Software
5.2.5.3 元件
編輯：重新定義當前選取檢測框的名稱與類型，並可選擇是否須套用到其他板子(多
聯板情況下)。

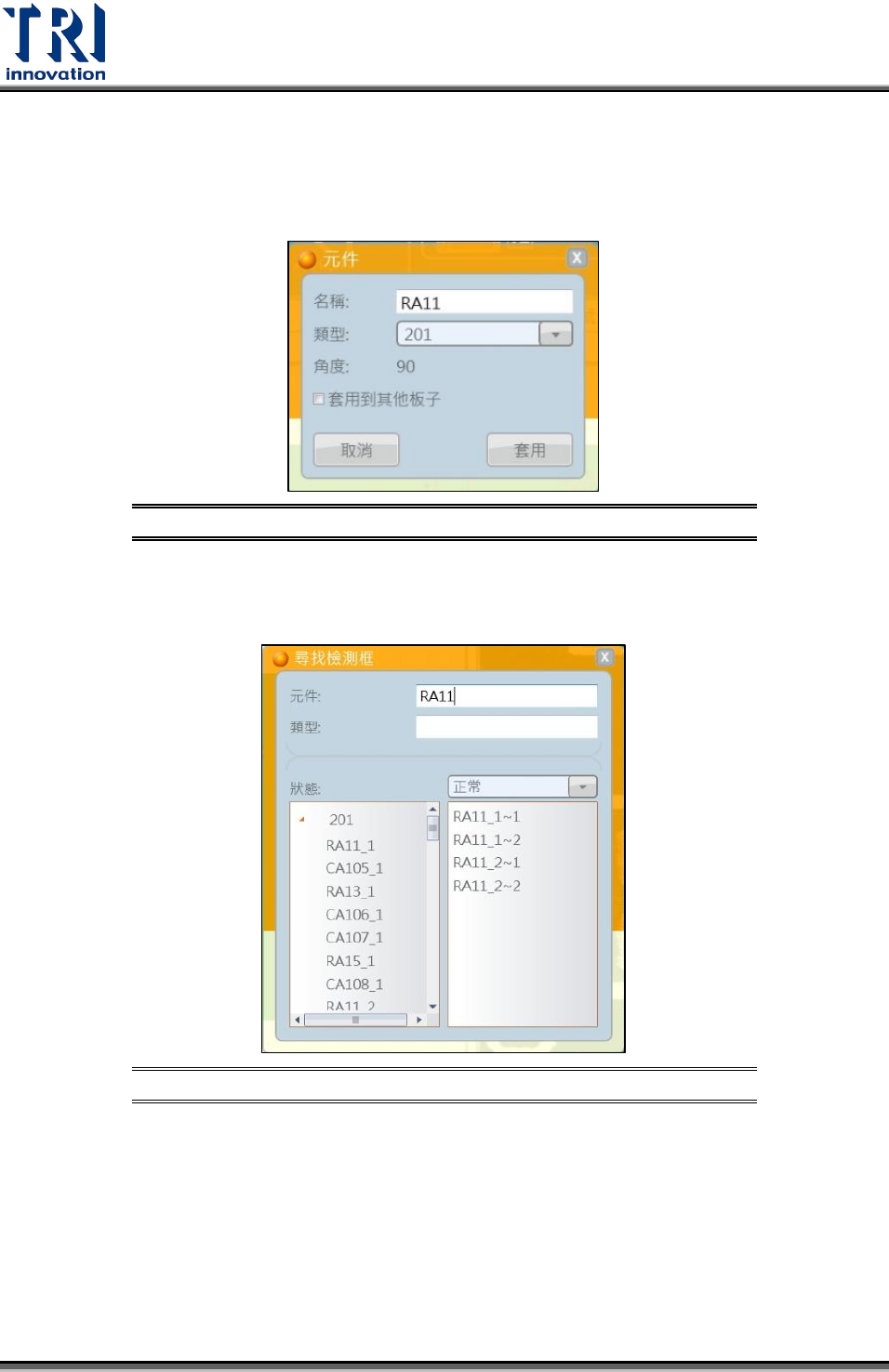

編輯介面示意圖 圖236
尋找檢測框：依照檢測框狀態篩選出欲尋找的元件名稱與類型。如下圖所示，手動輸
入元件 RA11 後，於畫面右下方顯示符合 RA11 且為正常狀態的檢測框。
尋找檢測框介面示意圖
圖237
套用規格到其他元件: 當前所選擇的檢測框參數，包含檢測框大小以及搜尋範圍大小
將會套用到所有相同類型元件上的同一個檢測框。
接腳名稱編輯器：定義 IC 或 BGA 區接腳檢測框的編號。以下圖示舉例 IC 接腳。
Test Research Inc.
TR7007 User Guide--Software 119

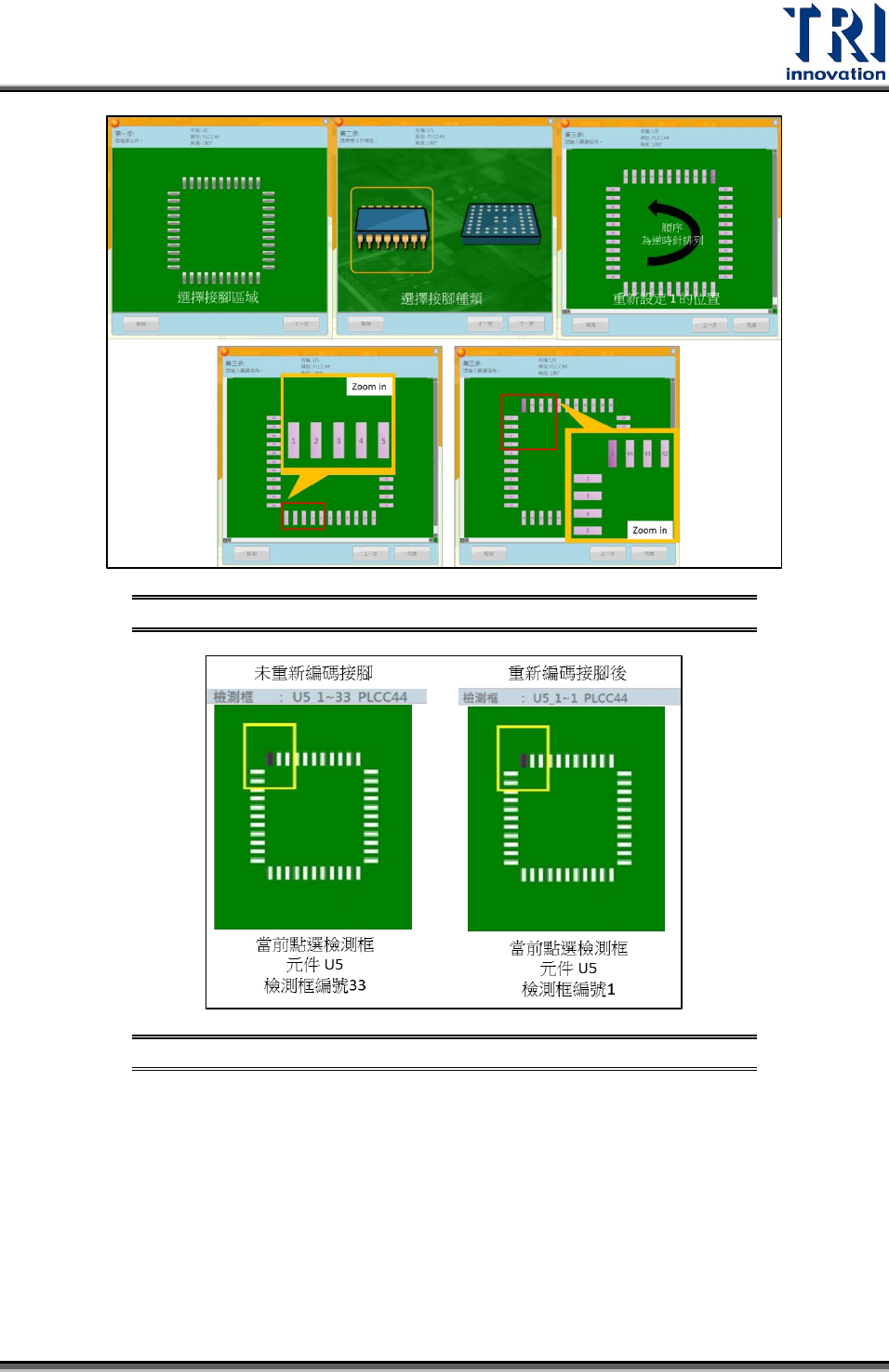

IC 接腳檢測框編號設定步驟示意圖 圖238
重新編碼檢測框編號比較圖 圖239
規格：功能內容與 4.3 相同
5.2.6 直方圖
3D 門檻值：
