Test Research Inc. 138 TR 7007 User Guide -- So ftware 容許範圍：依據 當前檢測數據的平均值或規格作為上下限設定的基準。 調整容許範 圍的單位 圖 282 Dx / Dy 規格：設定偏移量的規格。 標準差 ( σ ) ：假設測試數據為常態分佈，設定標準差的倍數用來計算檢測中無 超出規格的百分比，預設值為 6 。 5. 顯示 GRR 報表：使用者可按照需求選取欲查看的 GRR 分析結果…
Test Research Inc.
TR7007 User Guide--Software 137
GRR 結果介面示意圖 圖278
不勾選『自動進出板』：僅在執行第一次測試前會進板(因此此模式的進出板
次數一定為 1，使用者無法更動)，在每次檢測完成後不會出板。下圖為例，在
進行第一次測試前進板 1 次，重覆測試 3 次。
靜態測試設定示意圖 圖279
勾選『自動進出板』：每次檢測有包含進/出板動作，並可設定進/出板動作的
次數。下圖為例，每次進板後重複測試 3 次，完成檢測後出板；共測試 9 次。
動態測試設定示意圖 圖280
每次測試都尋找定位點：勾選此功能代表檢測前搜尋定位點。
4. 參數設定：設定 GRR 分析規格。
參數設定介面示意圖 圖281
H.A.V 百分比：設定上下限的規格。以圖中所示，H.A.V 百分比設定 60%，代
表規格為 ± 30%。
Test Research Inc.
138 TR7007 User Guide--Software

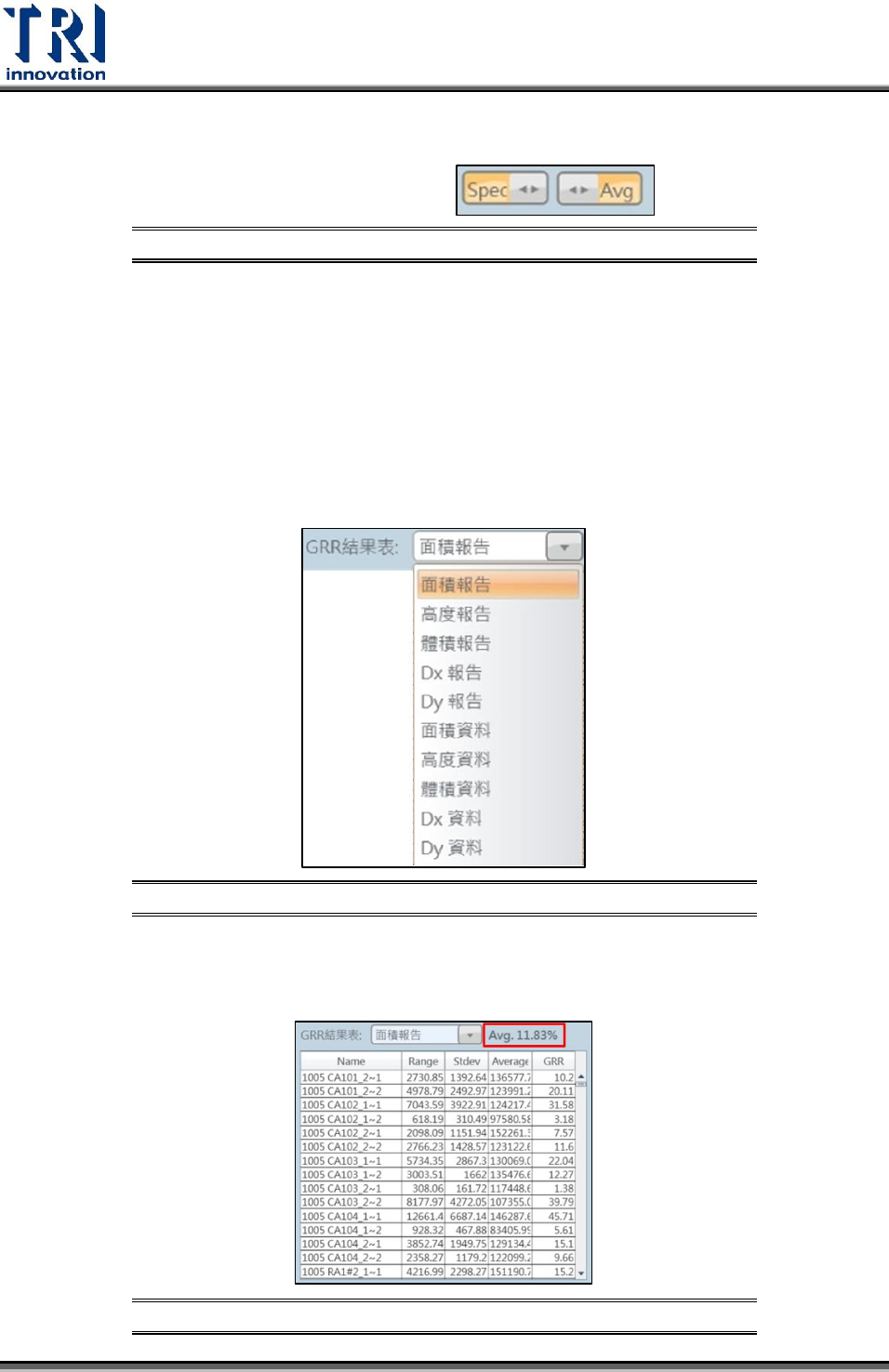

容許範圍：依據當前檢測數據的平均值或規格作為上下限設定的基準。
調整容許範圍的單位 圖282
Dx / Dy 規格：設定偏移量的規格。
標準差(σ)：假設測試數據為常態分佈，設定標準差的倍數用來計算檢測中無
超出規格的百分比，預設值為 6。
5. 顯示 GRR 報表：使用者可按照需求選取欲查看的 GRR 分析結果與檢測數據，
其選擇結果顯示在下方區域。
報表的種類：分為報告(包含 GRR 分析結果)與資料(僅有檢測數據)兩種。
GRR 報表顯示項目 圖283
若選擇報告類型的結果表：畫面右上方會出現 Avg(如圖 13 中紅框所示)，代表
GRR 的平均值。
面積報告報表顯示示意圖 圖284
Test Research Inc.
TR7007 User Guide--Software 139

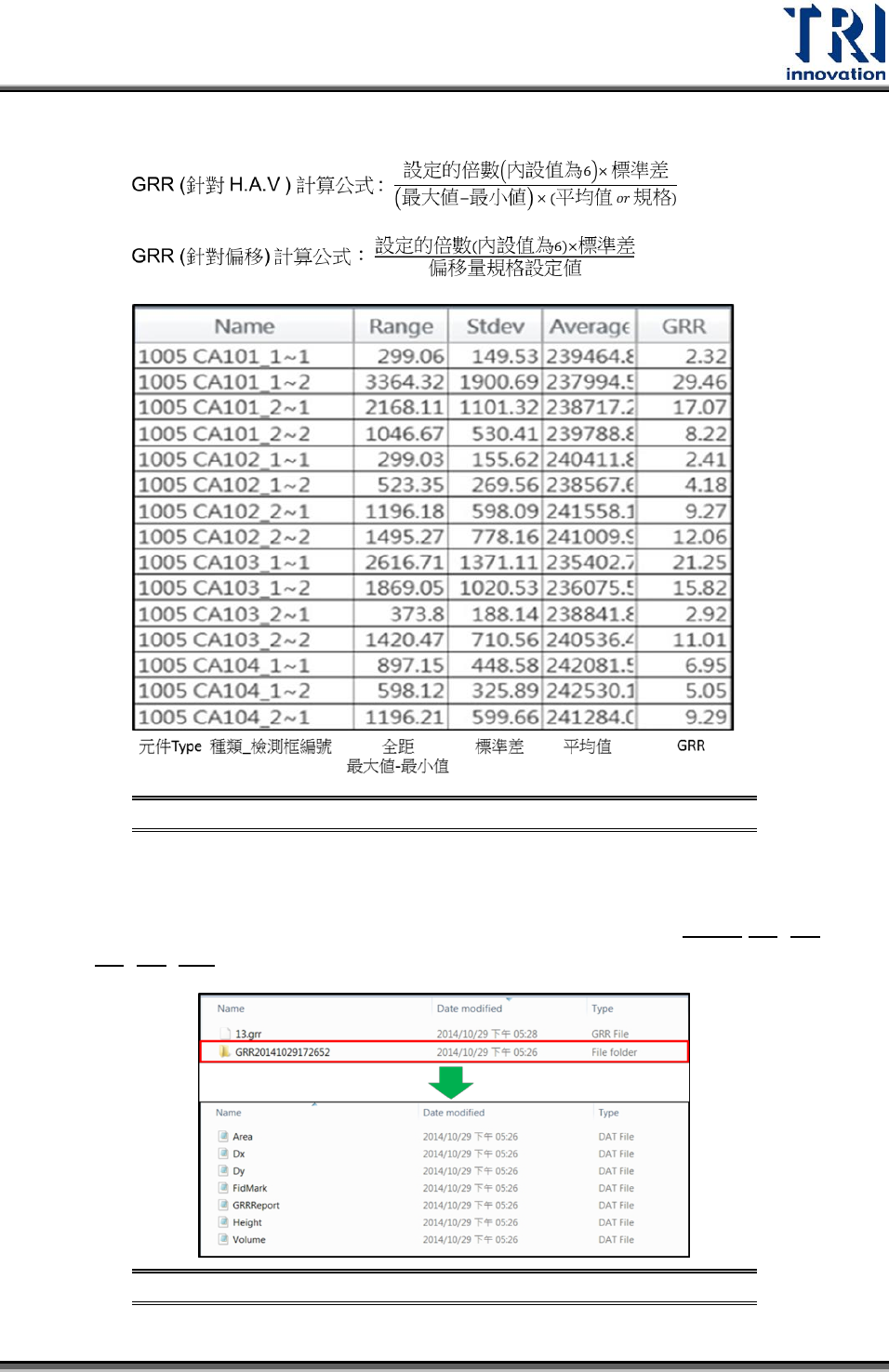

各欄位代表意義如圖 15 所示。其中 GRR 的計算公式為：
GRR 報表結果欄位說明 圖285
當前檢測與分析的數據會在存放當前使用的檢測資料夾下建立一資料夾，並將
高度/面積/體積/Dx/Dy 的分析結果各別存檔(如圖 17 所示)，其中 GRR Report
檔案則包含所有測試數據。資料夾命名方式：共 14 碼 GRR XXXX XX XX
XX XX XX (西元) (檢測完成日期與時間)
GRR 檢測結果資料夾命名方式與儲存檔案示意圖 圖286
