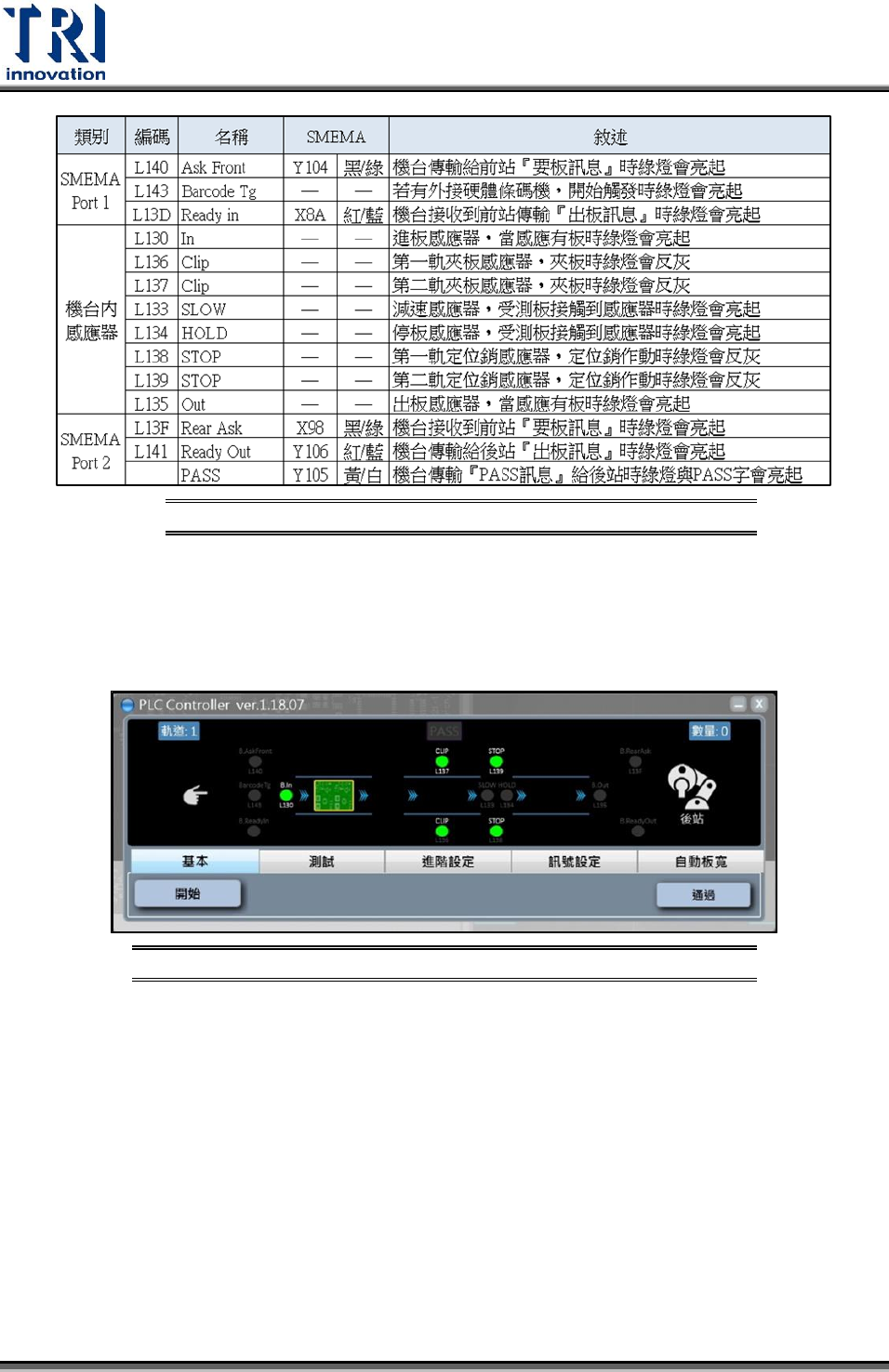

各訊號對照說明 圖303
各分頁下的功能項目：共有五個分頁，以下將針對個別分頁下的功能詳細說明。
基本
開始：點選後受測板開始進板輸送到夾板動作完成。
基本分頁下開始與通過介面示意圖 圖304
執行開始後機構動作與相對應的感應器燈號狀態說明：假設機台流向為左進/
右出，以下圖示說明各機構動作與相對應的感應器燈號狀態說明。
Test Research Inc.
TR7007 User Guide--Software 149

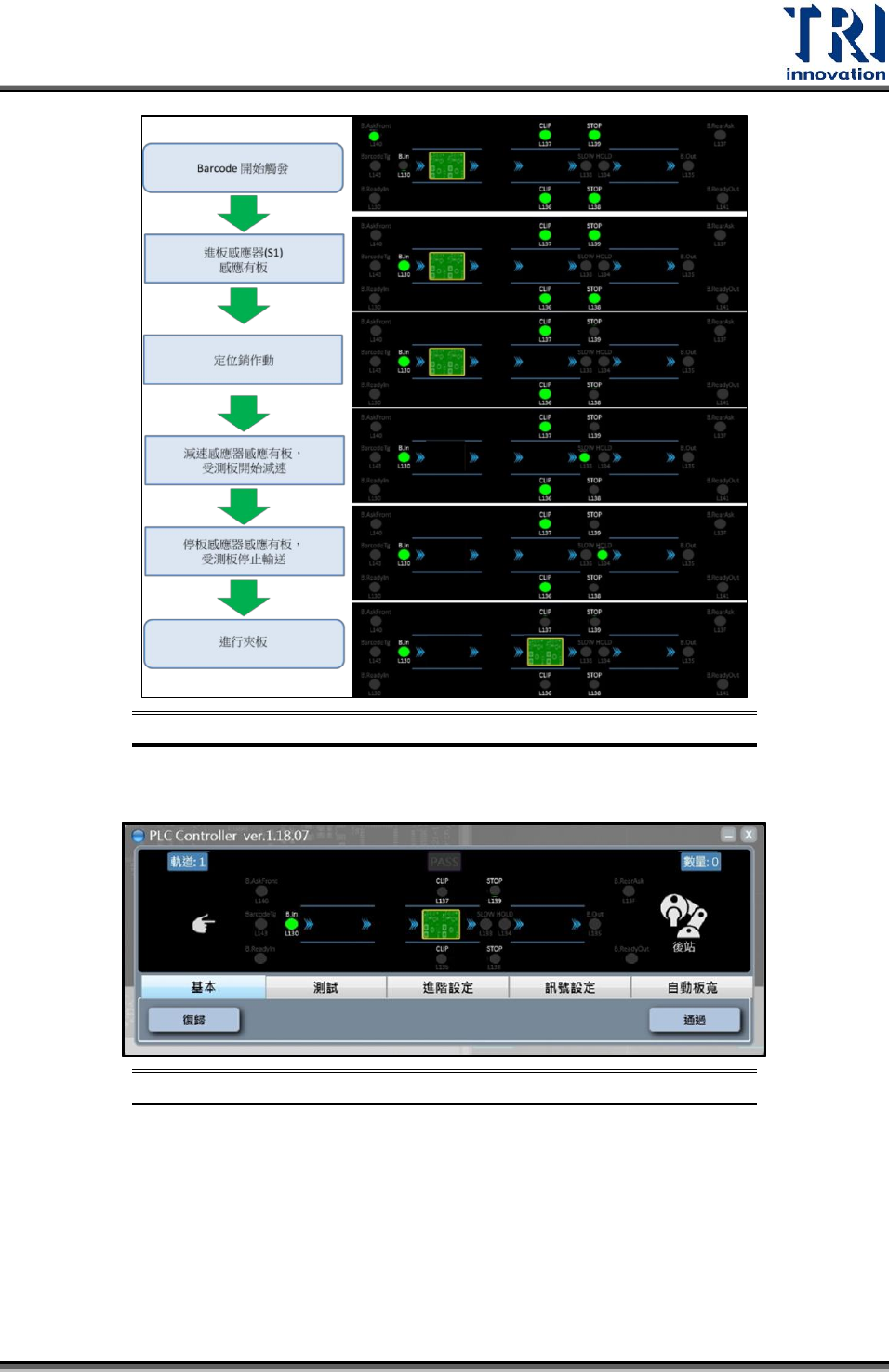

輸送過程中訊號狀態 圖305
復歸：清空軌道上的物料，將受測板送至出板端。
基本分頁下復歸功能示意圖
圖306
通過：進板感應器感應有板後，將受測板直接輸送到後站不進行檢測。
Test Research Inc.
150 TR7007 User Guide--Software
測試

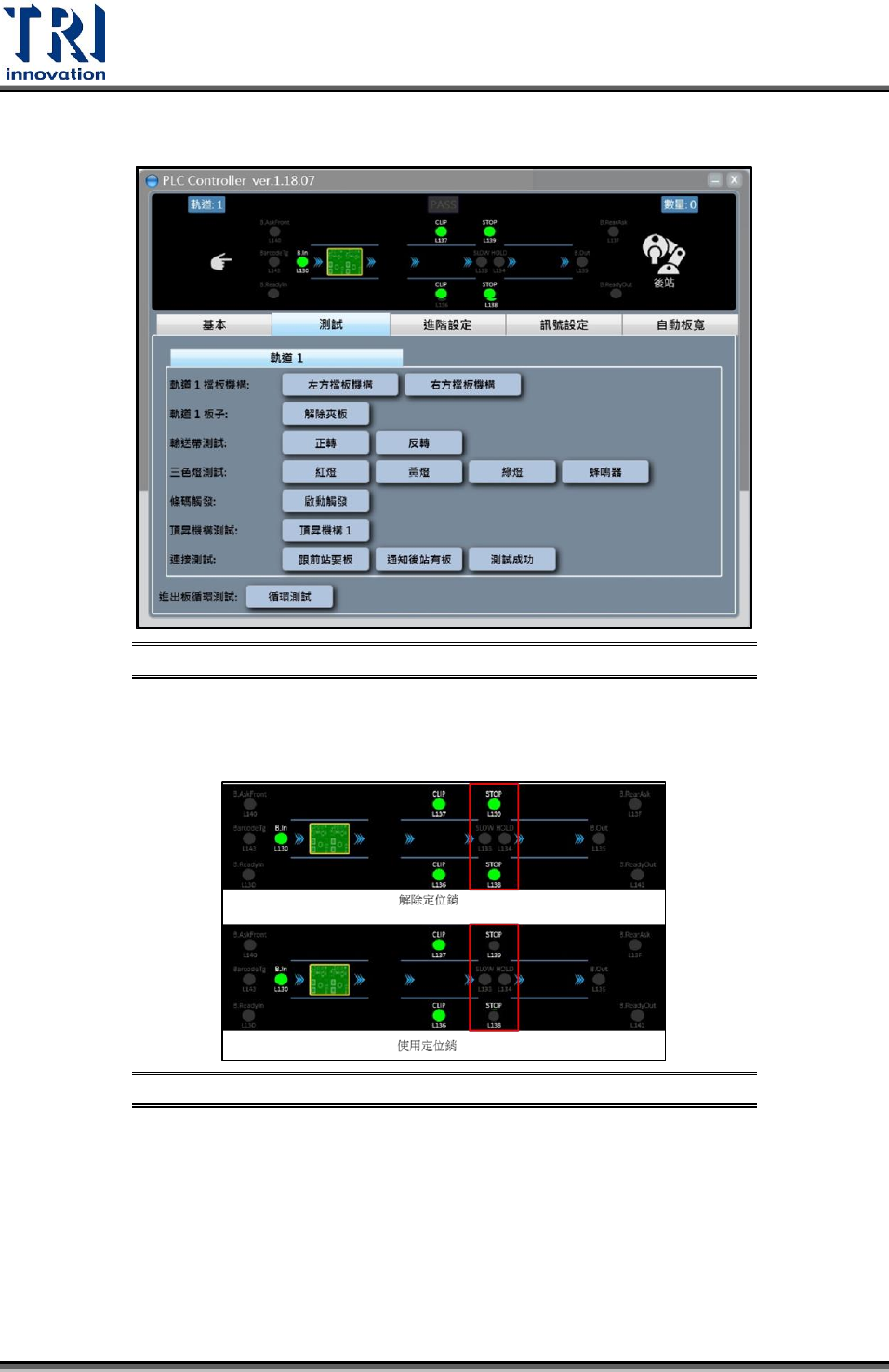

測試頁面下介面示意圖 圖307
軌道 1 檔板機構: 測試停板定位銷功能按鈕。當功能正常時，使用者按下按鈕時
定位銷作動，STOP 感應器的燈號會由綠色變為灰色。
使用/解除定位銷功能感應器示意圖
圖308
軌道 1 板子: 測試軌道夾板功能按鈕。當功能正常時，使用者按下按鈕夾板會作
動，Clip 感應器的燈號會由綠色變為灰色。
