擦拭分頁：設定擦拭鋼網的條件，MPM 設定介面才有擦拭功能按鈕。
平均體積百分比：設定整板錫膏的平均體積規格上下限，當前平均體積超過
所設的上下限時，通知錫膏印刷機(針對 MPM 才有提醒擦拭功能)。
單點體積峰值：設定錫膏的最高高度超過所設的上下限時，通知錫膏印刷機
擦拭鋼板。(針對 MPM 才有提醒擦拭功能)。
錫膏短路缺陷：機台檢測有錫膏短路的情況時，通知錫膏印刷機擦拭鋼板。

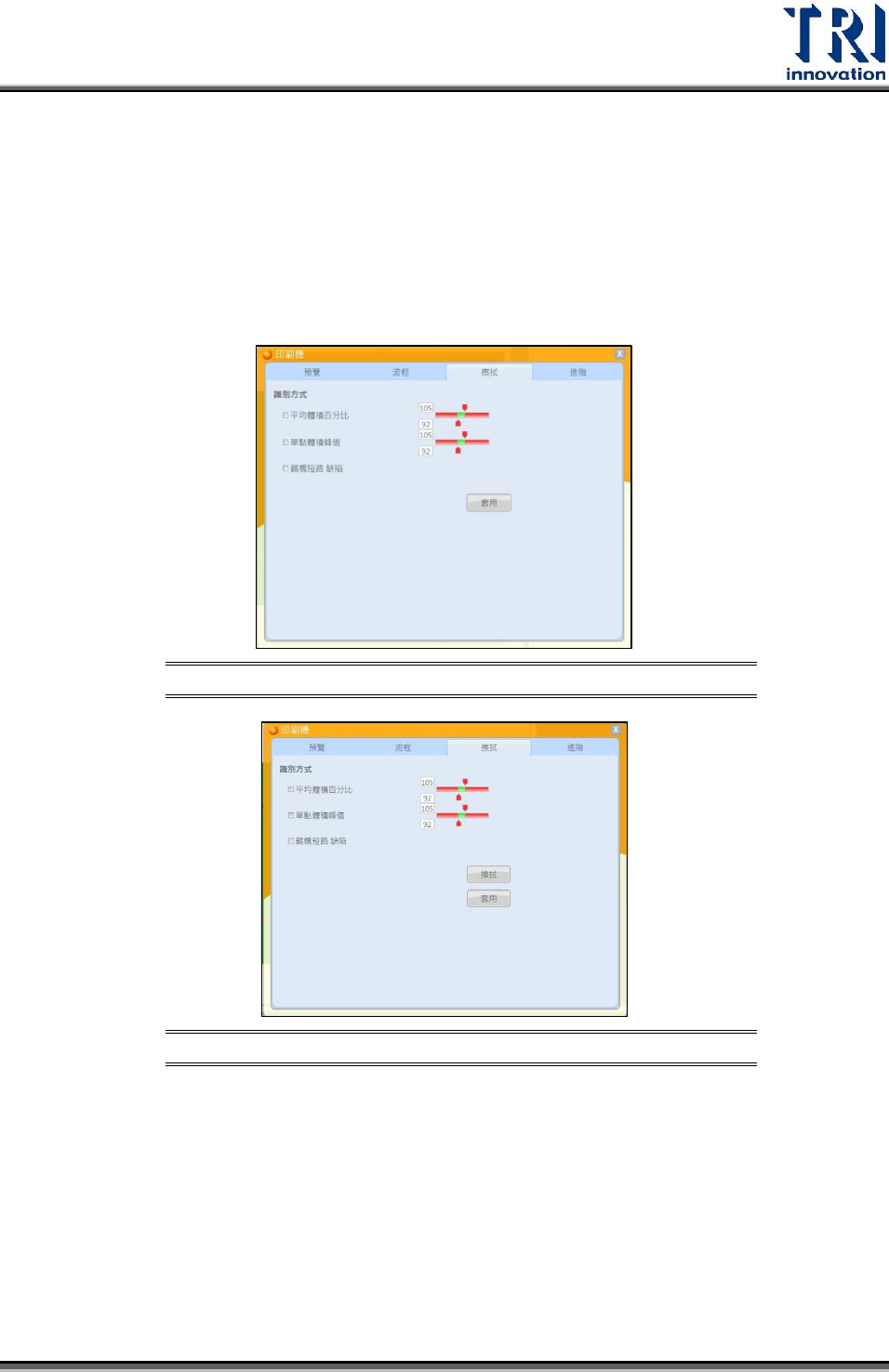

擦拭分頁的介面設定示意圖 圖336
MPM 擦拭頁面設定示意圖 圖337
進階分頁：
Test Research Inc.
164 TR7007 User Guide--Software

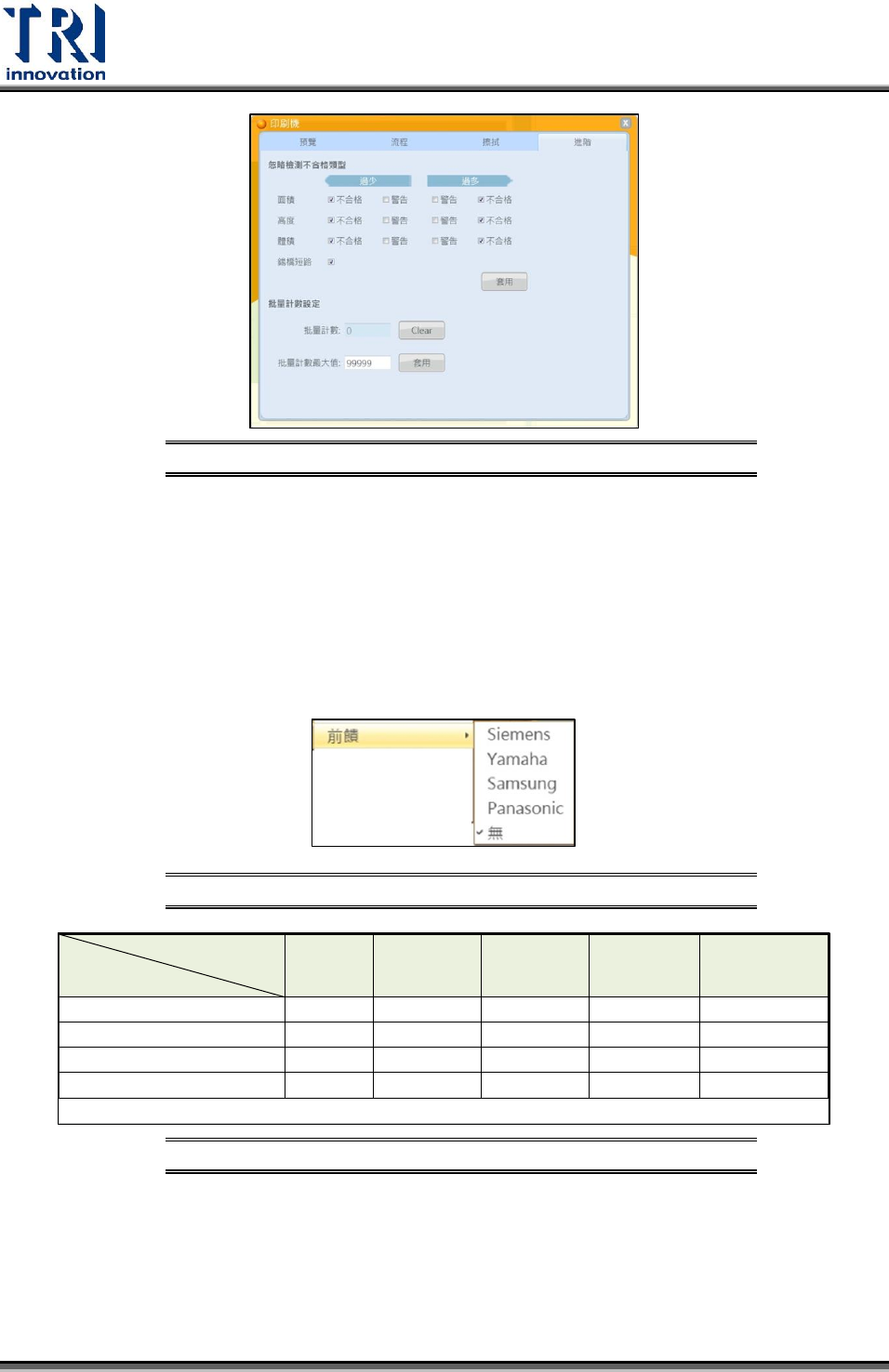

進階分頁的介面設定示意圖 圖338
a. 忽略檢測不合格類型：設定不納入整板錫膏偏移量運算的錫點。以圖中
面積為例，當面積値過少或過多(超過標準値的上下限)的錫點不會納入整
體錫膏偏移量的計算。
b. 批量計數設定：顯示當前檢測的片數並可設定該批的最大片數。
前饋：使用者設定對應的後站(打件機)廠牌，開啟功能後 SPI 會將檢測資料前饋給後
站。SPI 前饋的資訊內容如下圖所示。
前饋選單項目示意圖 圖339
SPI 前饋給各廠牌打件機資訊示意圖 圖340
設定介面：不同廠牌對於設定壞板標記有不同的設定介面。分為兩種設定介面：
Siemens / Samsung / Panasonic：設定置件機的置件順序與連結到置件機的
分享資料夾的網路磁碟機，需設定置件機電腦的名稱與密碼。
SPI前饋資訊
機台廠牌
壞板標記 不良品板號 錫膏尺寸 錫膏偏移量 元件中心位置
Siemens X X
Yamaha X X
Samsung X
Panasonic X X X X X
Remark: X 代表SPI前饋的資訊
Test Research Inc.
TR7007 User Guide--Software 165
Siemens/Samsung/Panasonic 設定介面示意圖 圖341
Yamaha：設定置件機的置件順序與網路磁碟機設定 SPI 資料存放路徑。亦可
設定檔案輸出時是否要包含條碼或日期。
Yamaha 設定介面示意圖 圖342
APC 系統：啟用此功能代表當前使用的封閉迴路為 Panasonic 錫膏印刷機與 Panasonic
打件機。SPI 回饋與前饋的資訊如下圖所示。
