Test Research Inc. 166 TR 7007 User Guide -- So ftware APC 系統 連結示意圖 圖 343 設定介面： APC 系統 介面示意圖 圖 344 網路位置：設定 Panasonic 伺服器的 IP 位置。 軌道連接型態：選擇印刷機與置件機軌道為單軌或雙軌。 允許接收檔案：勾選代表允許接收檔案 ( 回饋給錫膏印刷機 ) 。
Test Research Inc.
TR7007 User Guide--Software 165

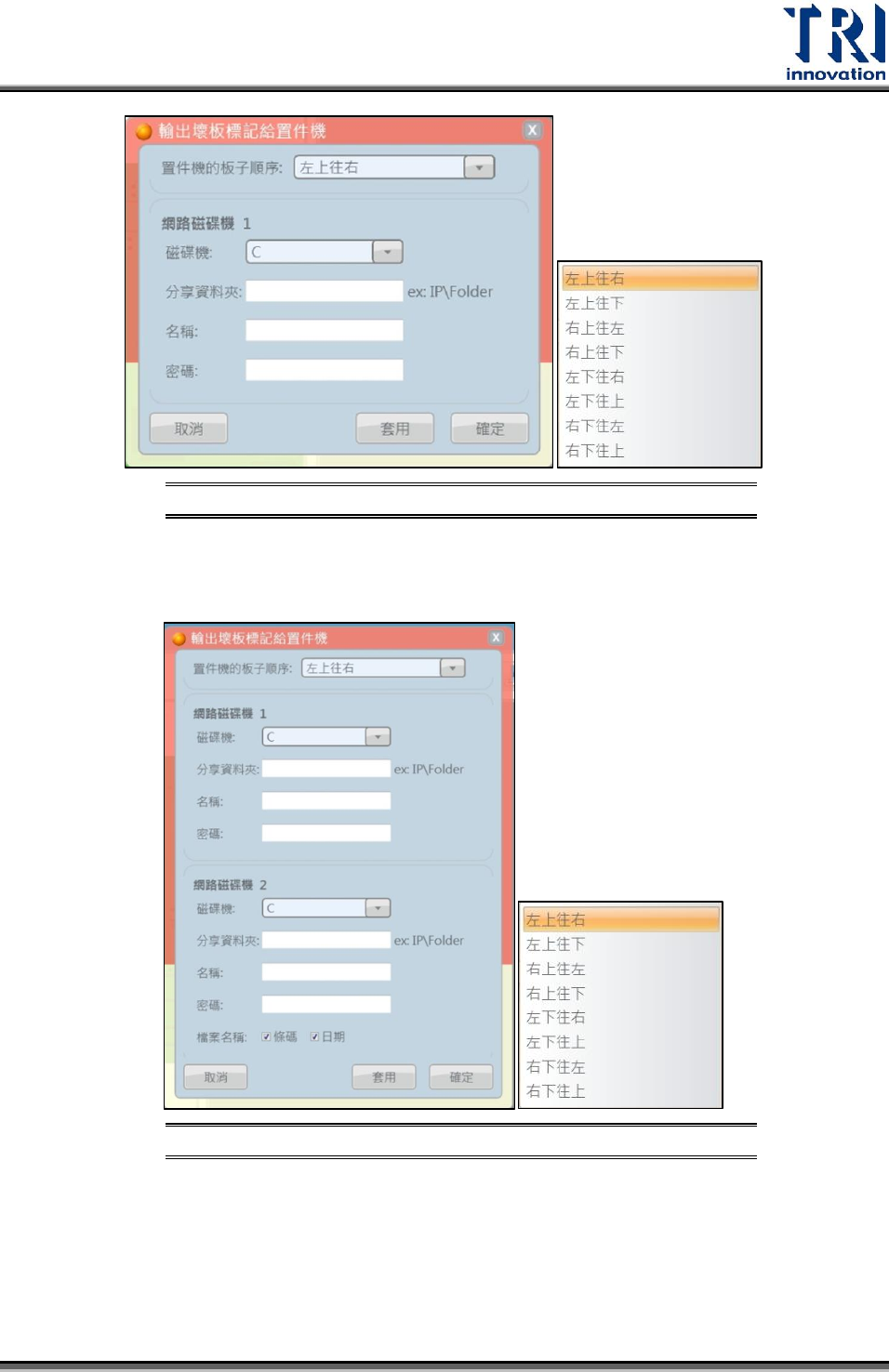

Siemens/Samsung/Panasonic 設定介面示意圖 圖341
Yamaha：設定置件機的置件順序與網路磁碟機設定 SPI 資料存放路徑。亦可
設定檔案輸出時是否要包含條碼或日期。
Yamaha 設定介面示意圖 圖342
APC 系統：啟用此功能代表當前使用的封閉迴路為 Panasonic 錫膏印刷機與 Panasonic
打件機。SPI 回饋與前饋的資訊如下圖所示。
Test Research Inc.
166 TR7007 User Guide--Software

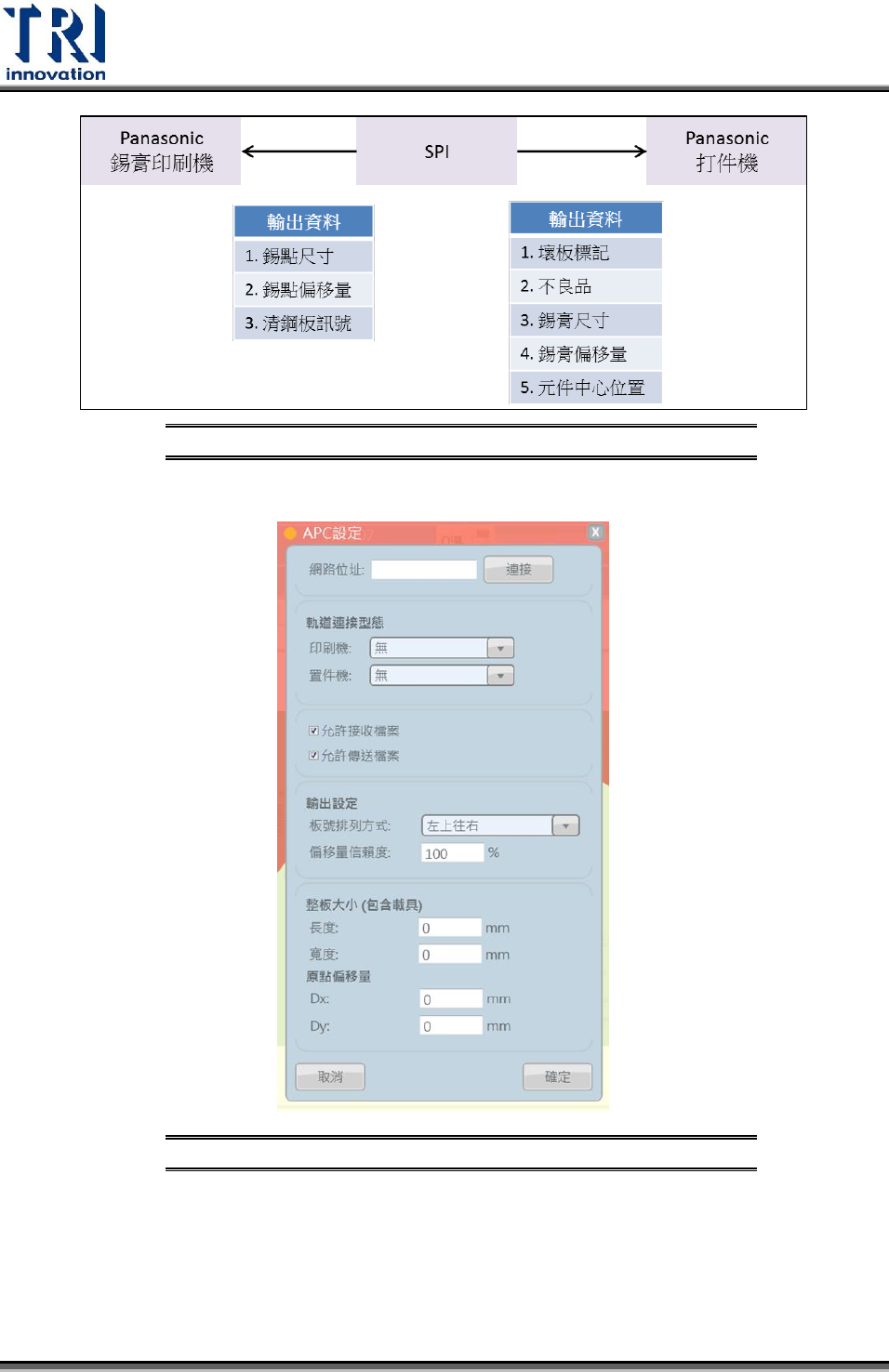

APC 系統連結示意圖 圖343
設定介面：
APC 系統介面示意圖 圖344
網路位置：設定 Panasonic 伺服器的 IP 位置。
軌道連接型態：選擇印刷機與置件機軌道為單軌或雙軌。
允許接收檔案：勾選代表允許接收檔案(回饋給錫膏印刷機)。
Test Research Inc.
TR7007 User Guide--Software 167
允許傳送檔案：勾選代表允許傳送檔案(前饋給打件機)。
輸出設定：設定打件機上件的板號順序。
偏移量信賴度：假設偏移量信賴度設為 80%，打件機會以 SPI 機台檢測偏移量
的 80%來打件。
整板大小：全板大小(包含載具)。
原點偏移量：設定載具左下角至板子左下角的偏移量。
略過板：略過檢測判定為壞板的受測板。
ASYS 收板機：
SPI / Buffer / Repair Station (RS)：
SPI / Buffer / Repair Station (RS)連線關係示意圖 圖345
連線設定：
