TR7007_V1.4 - 第168页
Test Research Inc. 168 TR 7007 User Guide -- So ftware 設定 Repair Station/Buf fer 與 SPI 連線 流程圖 圖 346 1. EKRA SPC 資料夾儲存路徑設定： a 點選 W i ndows 開始，於搜尋列中輸入路徑： OS 為 32 位元 HKEY_MACHINE\SOFTW ARE\SPISPC\ OS 為 64 位元 HKEY_MACHINE\SO…
Test Research Inc.
TR7007 User Guide--Software 167
允許傳送檔案：勾選代表允許傳送檔案(前饋給打件機)。
輸出設定：設定打件機上件的板號順序。
偏移量信賴度：假設偏移量信賴度設為 80%，打件機會以 SPI 機台檢測偏移量
的 80%來打件。
整板大小：全板大小(包含載具)。
原點偏移量：設定載具左下角至板子左下角的偏移量。
略過板：略過檢測判定為壞板的受測板。
ASYS 收板機：
SPI / Buffer / Repair Station (RS)：
SPI / Buffer / Repair Station (RS)連線關係示意圖 圖345
連線設定：
Test Research Inc.
168 TR7007 User Guide--Software
設定 Repair Station/Buffer 與 SPI 連線流程圖 圖346
1. EKRA SPC 資料夾儲存路徑設定：
a 點選 Windows 開始，於搜尋列中輸入路徑：
OS 為 32 位元 HKEY_MACHINE\SOFTWARE\SPISPC\
OS 為 64 位元 HKEY_MACHINE\SOFTWARE\Wow6432Node\SPISPC\
b 設定『Company』的值為「EKRA」。
Test Research Inc.
TR7007 User Guide--Software 169

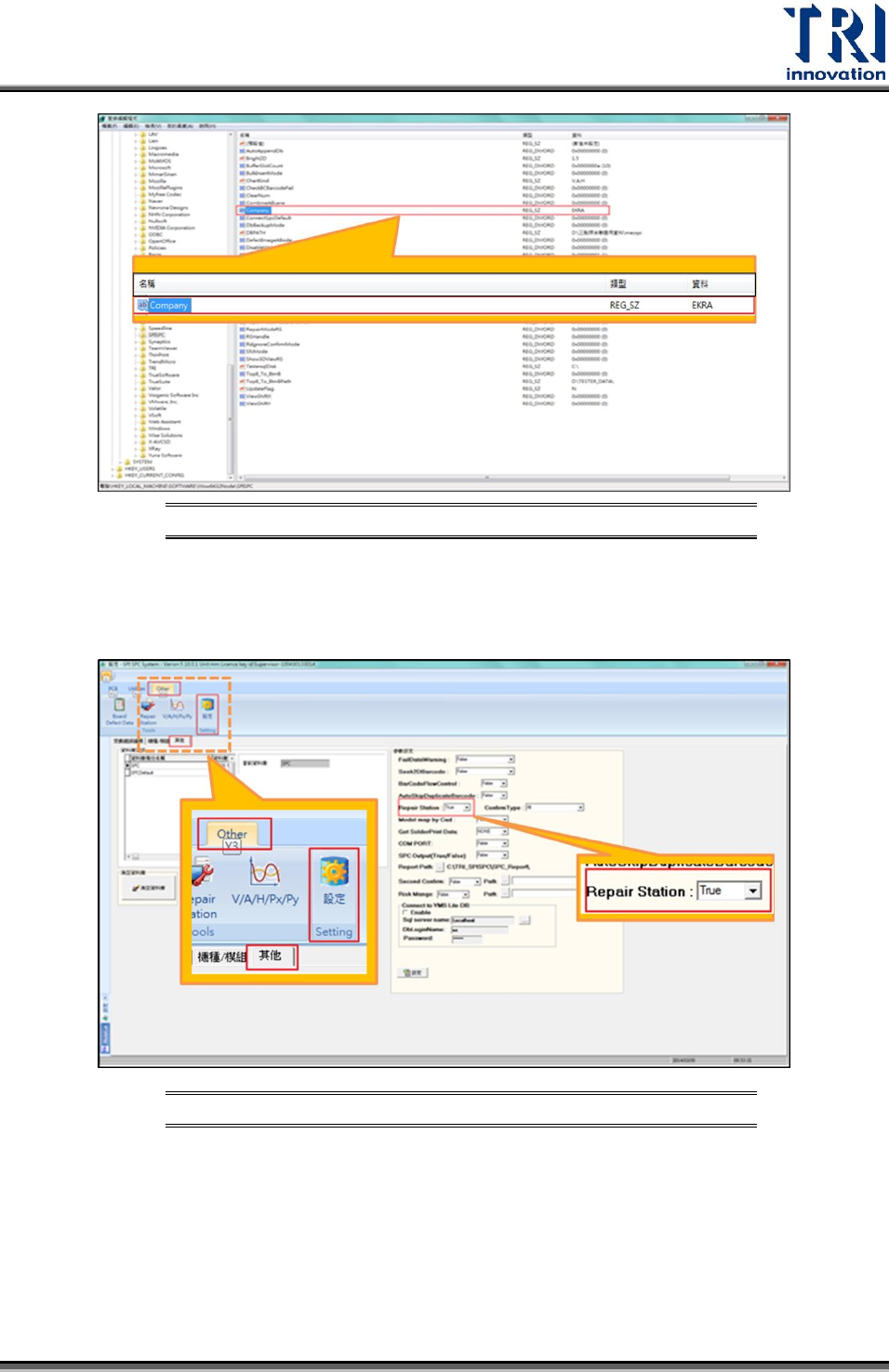

EKRA SPC 設定示意圖 圖347
2. 主工具列點選 SPC後，『Other』分頁下點選『設定』，於此畫面中的『其
他』分頁下將 Repair Station 功能，設定為「True」，代表開啟 Repair
Station (RS)，設定完成後需重新啟動 SPC 軟體。
開啟 RS 示意圖 圖348
3. Repair Station 右側即會看到如下圖畫面的功能。
