Test Research Inc.
32 TR7007 User Guide--Software
壞板標記 3.2
定義壞板的特徵點並設定判定為壞板的規格。當受測板判定為壞板時，軟
體將不對此受測板進行任何檢測。
設定壞板標記的方式：
步驟 1
於 FOV 影像下點滑鼠右鍵，選取”新增壞板標記”
放大圖下新增壞板標記
圖51
步驟 2
使用滑鼠調整黃色外框的尺寸與位置。
設定標記的位置與範圍
圖52
步驟 3

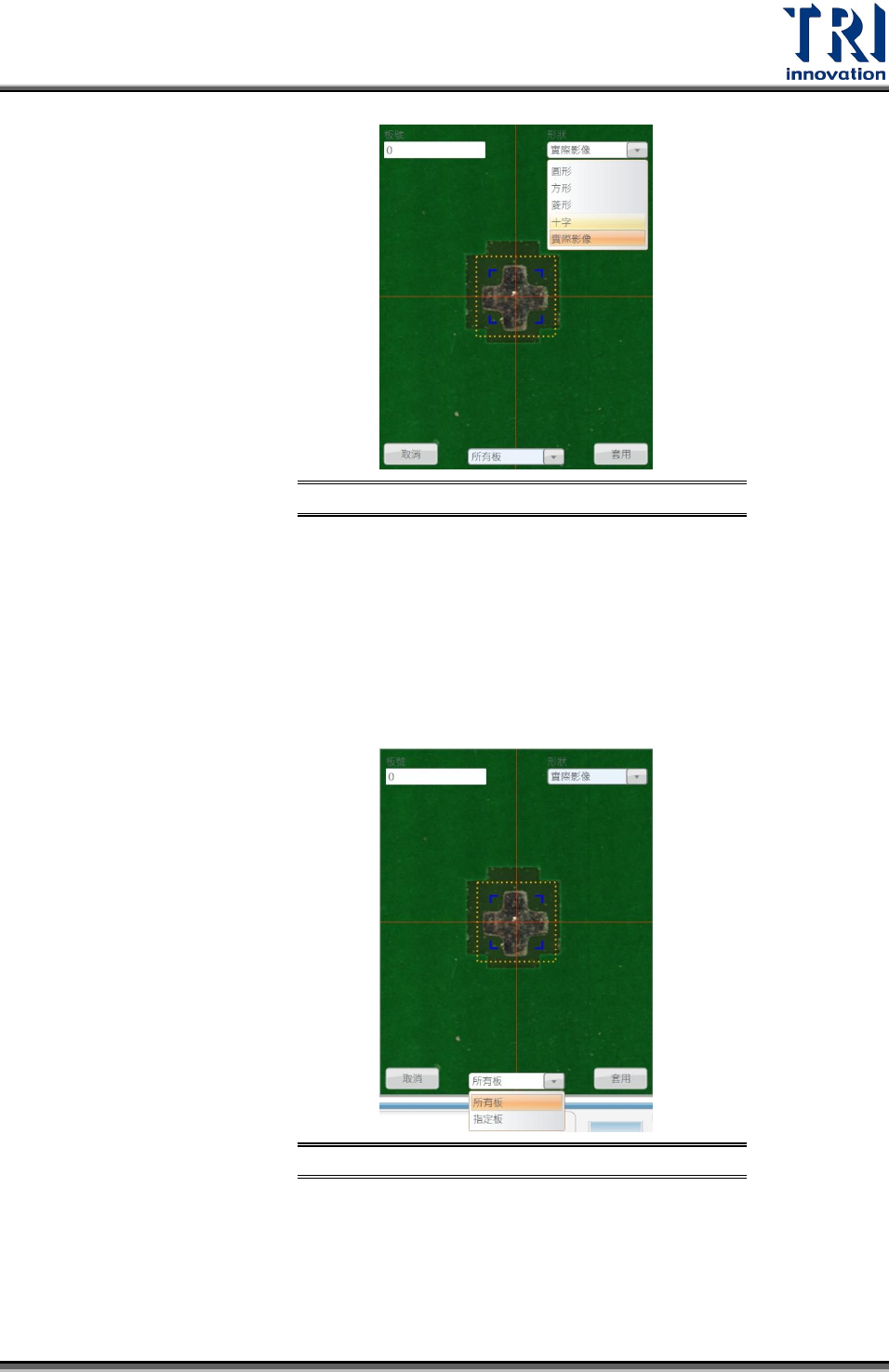

設定壞板標記形狀：按照當前壞板標記的形狀於下拉式選單中選擇
相對應的形狀；亦可選取實際影像。
Test Research Inc.
TR7007 User Guide--Software 33
設定標記的形狀
圖53
步驟 4
套用此設定於所有板或指定板。
所有板：多聯板中所有與當前設定位置相同的特徵點皆套用此設
定。套用結果如大圖中紅框所示。
指定板：可於左上角板號處輸入欲設定的板號。套用結果如大圖
中綠框所示。
設定套用範圍
圖54
