Test Research Inc.
TR7007 User Guide--Software 35
壞板設定：針對壞板判定的規格進行設定。
步驟 1
於 FOV 影像下壞板標記的位置，點選滑鼠右鍵，選取”壞板設定”。

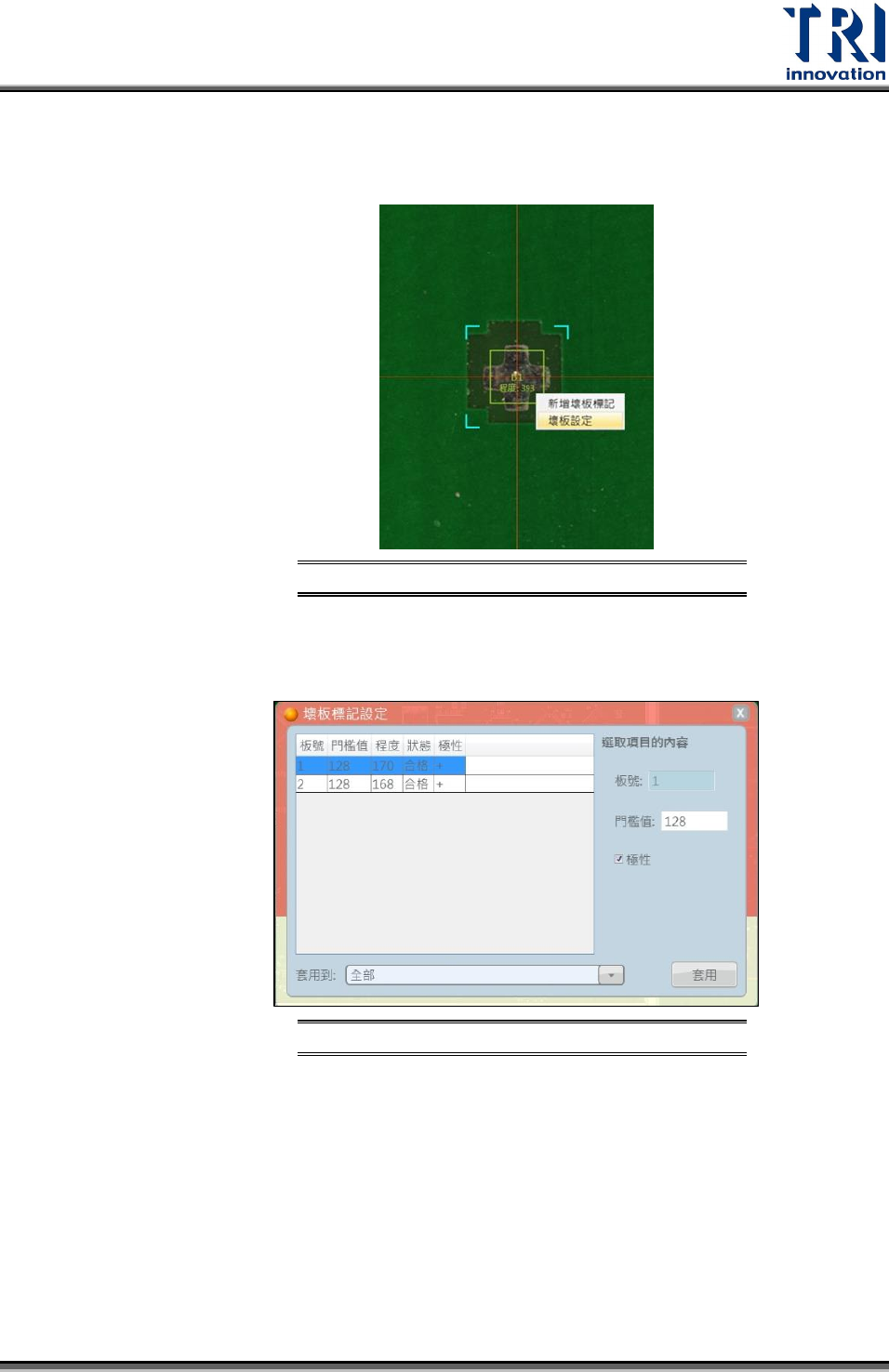

壞板設定示意圖
圖58
步驟 2
設定視窗：顯示以下資訊：板號／門檻值／程度／狀態／極性。可
針對這些資訊進行設定並選擇設定套用的範圍。
壞板設定畫面示意圖
圖59
板號：壞板標記位於的板號。
門檻值：判定合格或略過的標準值。
程度：顯示當前壞板標記的程度，可依據此值來設定判定的
門檻值。
狀態：判定的結果可分為：合格(受測板需檢測)或略過(受測
板不檢測)。
Test Research Inc.
36 TR7007 User Guide--Software
極性：說明如下圖。
極性說明
圖60
步驟 3
規格設定套用的範圍：
只有選取的：僅套用當前選取的壞板標記。
全部：套用至全部的壞板標記。
套用範圍設定畫面示意圖
圖61
條碼 3.3
定義 PCB 上出現條碼的區域並設定欲讀取的條碼格式；進而當受測板檢
測時，會在此定義的區域進行解碼，並將此數值紀錄。
設定條碼方式如下：
步驟 1
於圖示區中點滑鼠右鍵，點選”新增”。
大圖下新增條碼
圖62
步驟 2
設定條碼的位置與範圍：使用滑鼠調整藍色外框尺寸與位置。盡量
要將整個條碼完整涵蓋在藍色框內，而此藍色框的大小決定了擷取
條碼影像的大小。
Test Research Inc.
TR7007 User Guide--Software 37
設定條碼的位置與範圍
圖63
步驟 3
選擇條碼的解碼類型並輸入此條碼相對應的板號。1D 條碼格式可複
選；若不確定條碼格示時可選取”Select All”。2D 條碼格式只可單
選。
選擇條碼的解碼類型
圖64
步驟 4
測試解碼結果是否成功：點選”測試”後結果會顯示於畫面下方。
測試結果示意圖
圖65
