Test Research Inc. 46 TR 7007 User Guide -- So ftware 調整亮 度示意圖 圖 84 使用次像素：針對影像中每個 pixel 再解析至 1/10 pixels 來進行解碼。 接合圖像縮放 (%) ：將擷取的條碼影像在解碼前進行縮放。 100% 代表為原圖大小 。 接合圖 像縮放 ( %) 的項目示意 圖 圖 85 反轉：將黑白成像的區域互換。 反轉前 後比較圖 圖 86 門檻值：門檻值分…
Test Research Inc.
TR7007 User Guide--Software 45

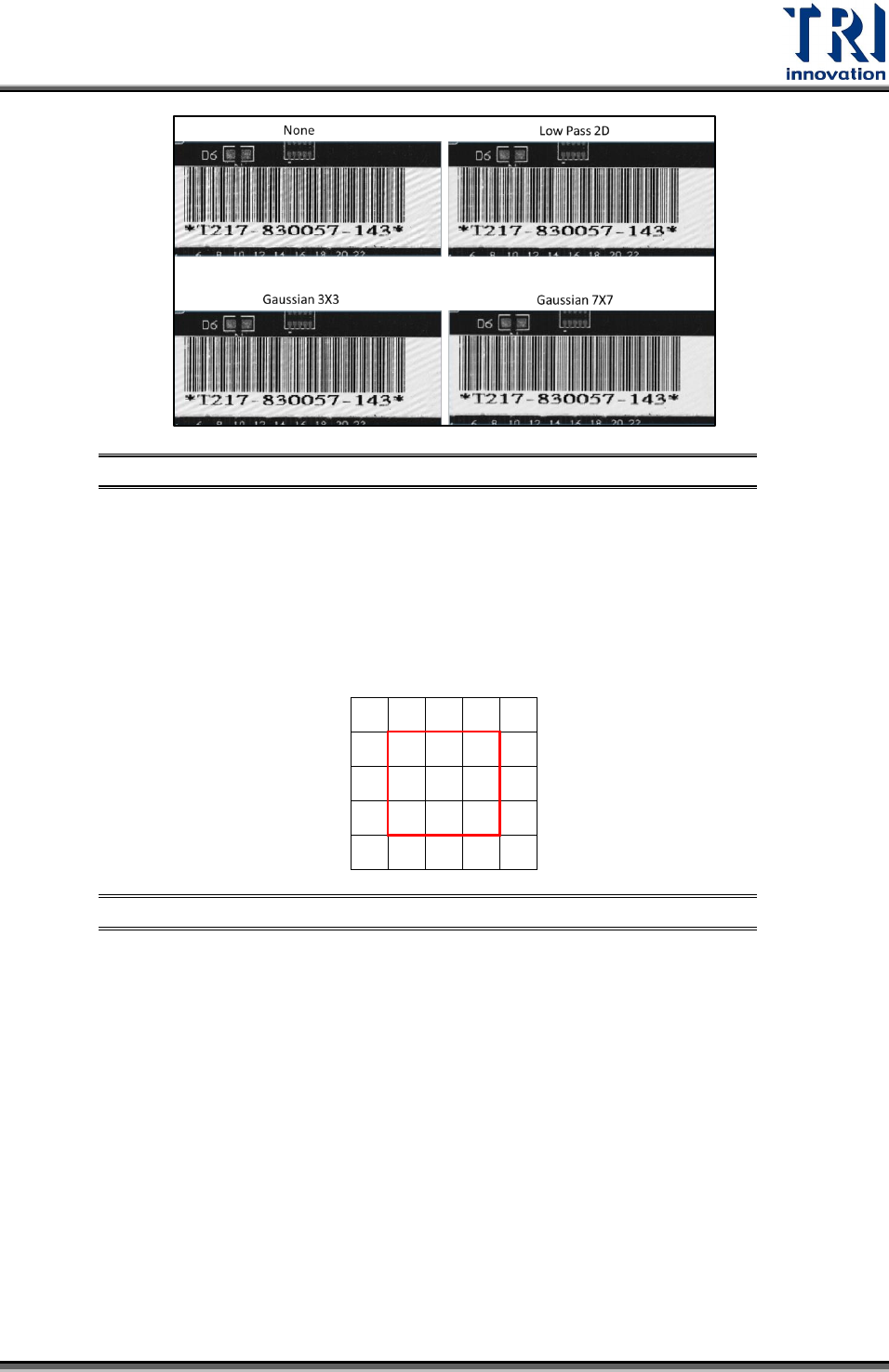

各種平滑處理的比較示意圖 圖82
中位數：又稱中值濾波器。中值的計算是先將鄰近 pixel(濾波器視窗範圍)灰階值
排序，在取出排序居中的值作為濾波器中間位置影像的像素值。藉由每一個 pixel
鄰近 pixel 灰階值排序的中間值來取代該 pixel 的灰階值。假設濾波器視窗範圍為
3X3，如下圖所示，在此範圍的灰階值按照順序排列為：
115,119,120,123,124,125,126,127,150，中值為 124，在此範圍下的灰階值皆以 124
取代。
中值濾波器示意圖 圖83
亮度(0~255)：勾選此選項可調整影像整體亮度。數值 0 代表原本成像的亮度，
數值愈大代表整體亮度愈大。
123 125 126 130 140
122 124 126 127 130
118 120 150 125 134
119 115 119 123 133
111 116 110 120 130
Test Research Inc.
46 TR7007 User Guide--Software
調整亮度示意圖 圖84
使用次像素：針對影像中每個 pixel 再解析至 1/10 pixels 來進行解碼。
接合圖像縮放(%)：將擷取的條碼影像在解碼前進行縮放。100%代表為原圖大小
。
接合圖像縮放(%)的項目示意圖 圖85
反轉：將黑白成像的區域互換。
反轉前後比較圖 圖86
門檻值：門檻值分為上下限。僅對於數值介於上下限間的灰階值成像。增加對
比強度。
Test Research Inc.
TR7007 User Guide--Software 47
門檻值設定比較圖 圖87
若需重新設定條碼：於大圖中點選條碼位置，點選滑鼠左鍵，確認條碼設定框顏色變
為藍色後，滑鼠右鍵，選取”編輯”，即可重新編輯條碼設定。
條碼框不可編輯與可編輯的模式比較圖 圖88
定位點 3.4
調整參數或校正全板與單板定位點，亦可新增全板或單板定位點。
校正定位點：調整定位點實際位置與定位框位置的差異，步驟如下：
