TR7007 User Guide--Software 51

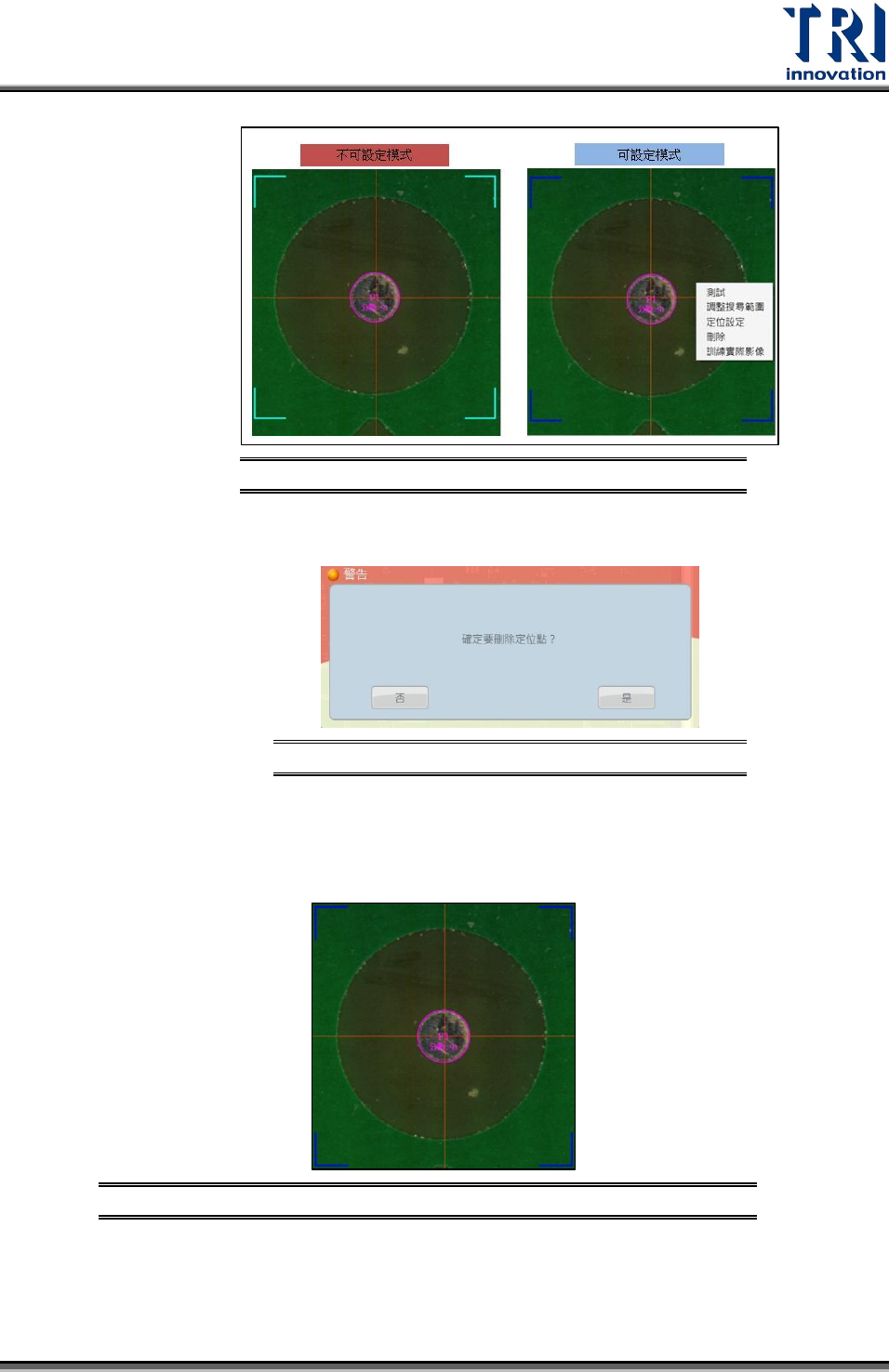

定位點實際影像
圖97
出現詢問視窗，點選”是”。完成刪除。
定位點實際影像
圖98
調整參數：
測試：顯示當前設定判定定位點的分數。分數高較佳。
測試結果 圖99
調整搜尋範圍：調整籃色定位框的搜尋位置與範圍，完成調整後可點選”測試”，
測試調整後的分數。
Test Research Inc.
52 TR7007 User Guide--Software
調整定位範圍示意圖 圖100
定位設定:有一般與處理兩個分頁
『一般』分頁下的定位設定：可設定以下四個項目，完成設定後點選”確定”。
1. 類型：當前定位點的形狀。
2. 色彩：當前定位點較背景亮或暗。
3. 分數：設定定位點影像判定成功所需達到的門檻分數。
一般分頁調整項目 圖101
4. 長度：設定定位框(如圖中紫色外框所示) X/Y 方向的大小。
Test Research Inc.
TR7007 User Guide--Software 53
不同長度設定判定結果示意圖 圖102
『處理』分頁下的定位設定：可設定多組的影像處理設定。最多可搭配六種設
定，完成設定後點選”套用”，測試當前設定分數。
處理分頁調整項目 圖103
增加(Ga)：
強度(%)：調整定位框區域下的整體亮度。
數值(0%~1000%)愈大，代表整體亮度愈大。
