52 TR7007 User Guide--Software
調整定位範圍示意圖 圖100
定位設定:有一般與處理兩個分頁

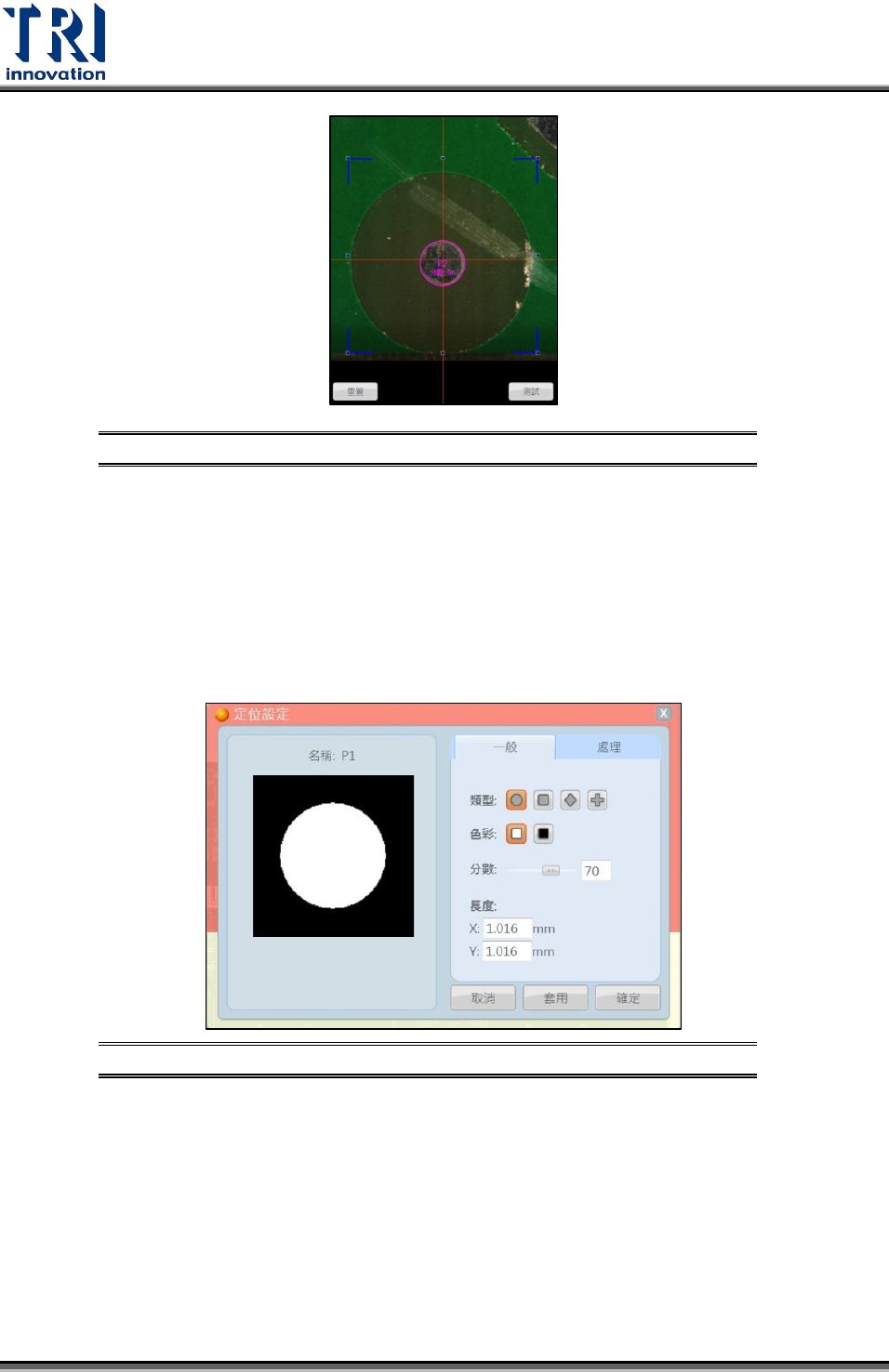

『一般』分頁下的定位設定：可設定以下四個項目，完成設定後點選”確定”。
1. 類型：當前定位點的形狀。
2. 色彩：當前定位點較背景亮或暗。
3. 分數：設定定位點影像判定成功所需達到的門檻分數。
一般分頁調整項目 圖101
4. 長度：設定定位框(如圖中紫色外框所示) X/Y 方向的大小。
Test Research Inc.
TR7007 User Guide--Software 53

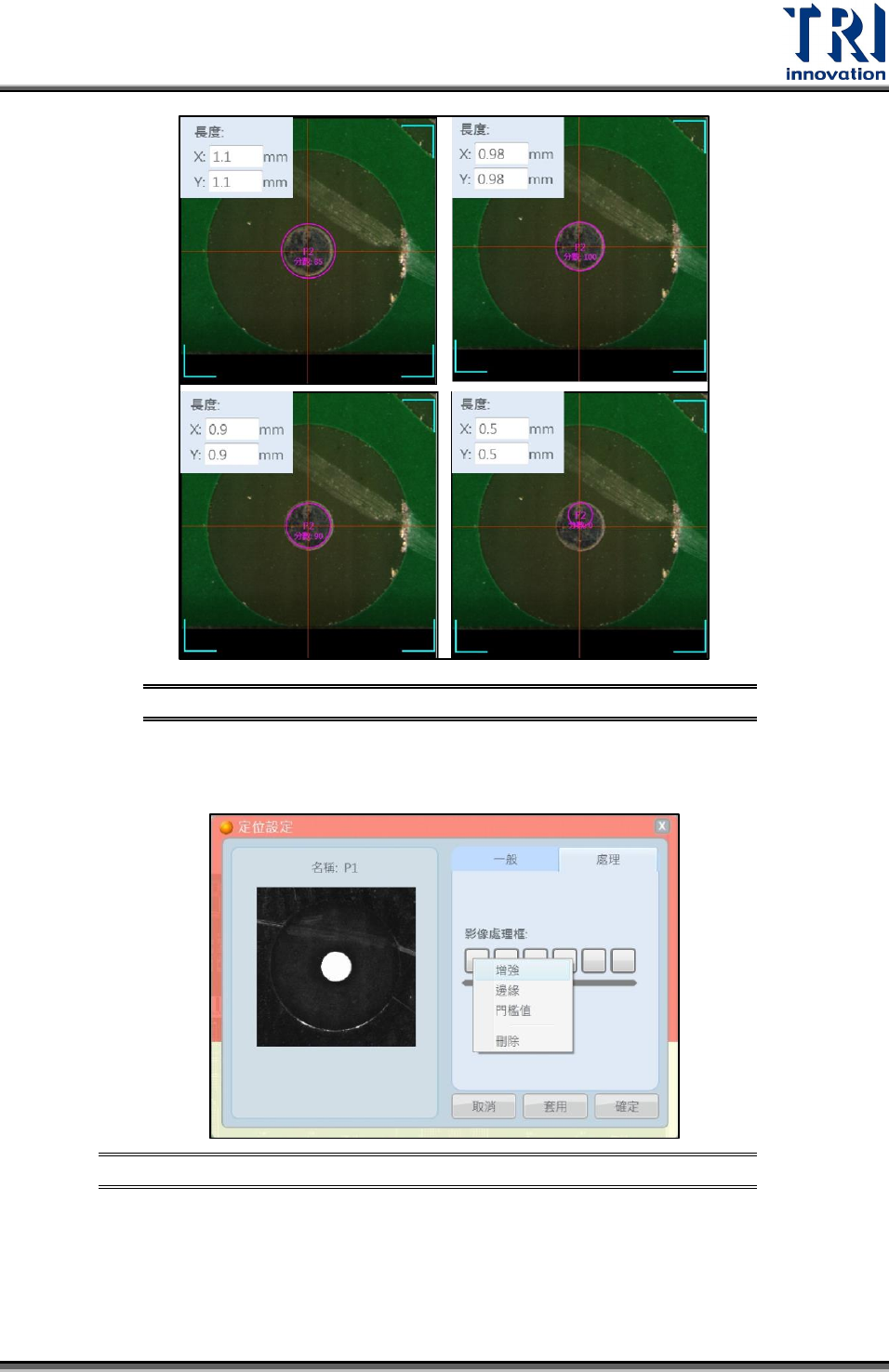

不同長度設定判定結果示意圖 圖102
『處理』分頁下的定位設定：可設定多組的影像處理設定。最多可搭配六種設
定，完成設定後點選”套用”，測試當前設定分數。
處理分頁調整項目 圖103
增加(Ga)：
強度(%)：調整定位框區域下的整體亮度。
數值(0%~1000%)愈大，代表整體亮度愈大。
Test Research Inc.
54 TR7007 User Guide--Software
點選”套用”，可參考當前分數來判定設定是否為最佳化。

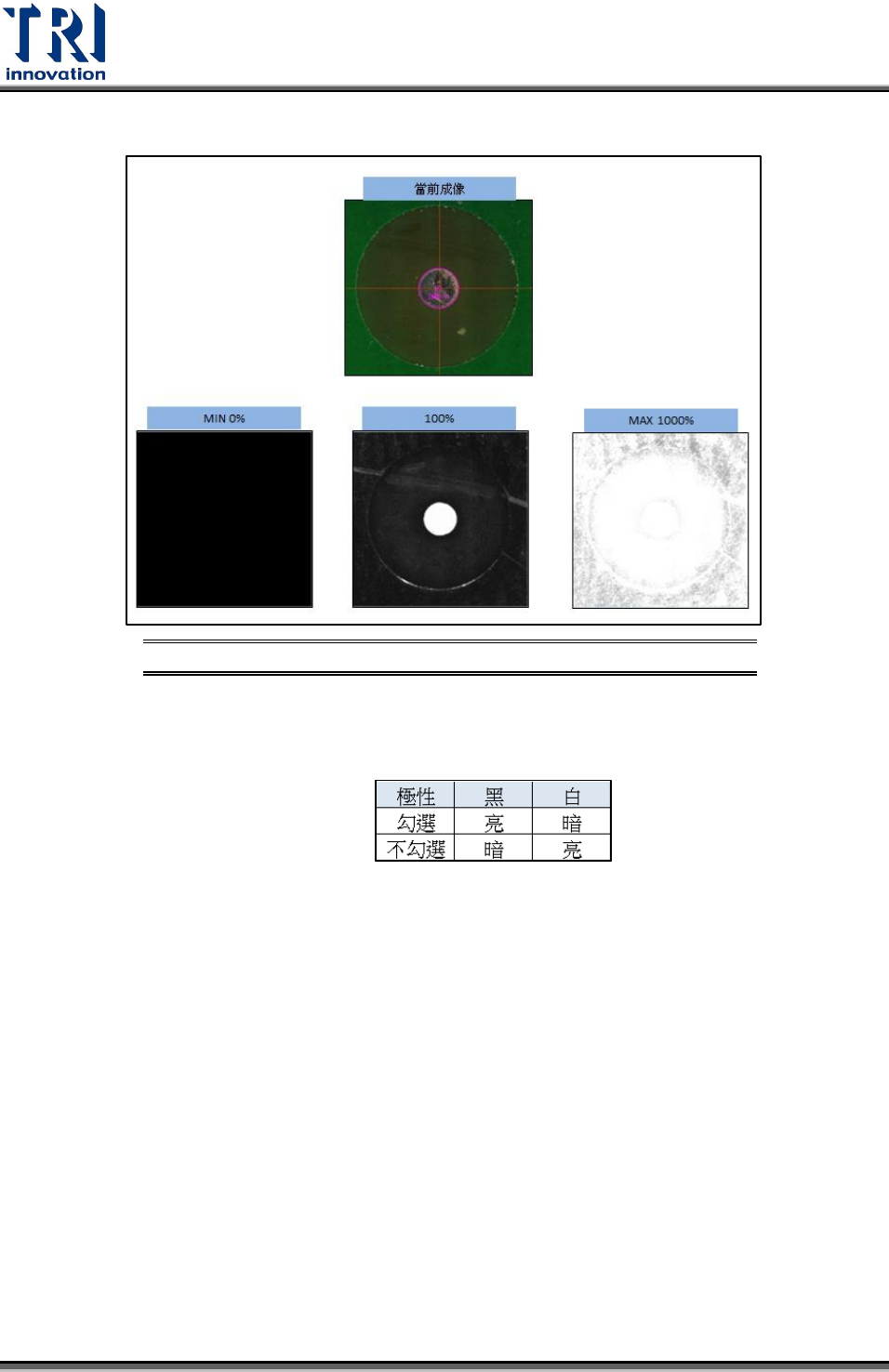

調整強度示意圖 圖104
邊緣(Eg)：小範圍圖像中是否有邊緣存在，若有則統一邊緣內灰階變化。
灰階成像下，極性代表定義明暗程度所相對應的黑白成像：
勾選極性下，數值(0~255)愈大，黑色成像會愈多。
未勾選極性下，數值(0~255)愈大，白色成像會愈多。
點選套用，可參考當前檢測的分數來判定設定是否為最佳化。
