Test Research Inc. TR 7007 User Guide -- So ftware 55 邊緣設定示意圖 圖 105 門檻值 (Th) ：使用門檻值進行二值化，並將雜訊濾除。 程度：過濾小於門檻值設定的灰階值。 數值 (0~255) 愈大，代表被過濾的灰階值變多。 點選套用，可參考當前檢測的分數來判定設定是否為最佳化。
Test Research Inc.
54 TR7007 User Guide--Software
點選”套用”，可參考當前分數來判定設定是否為最佳化。

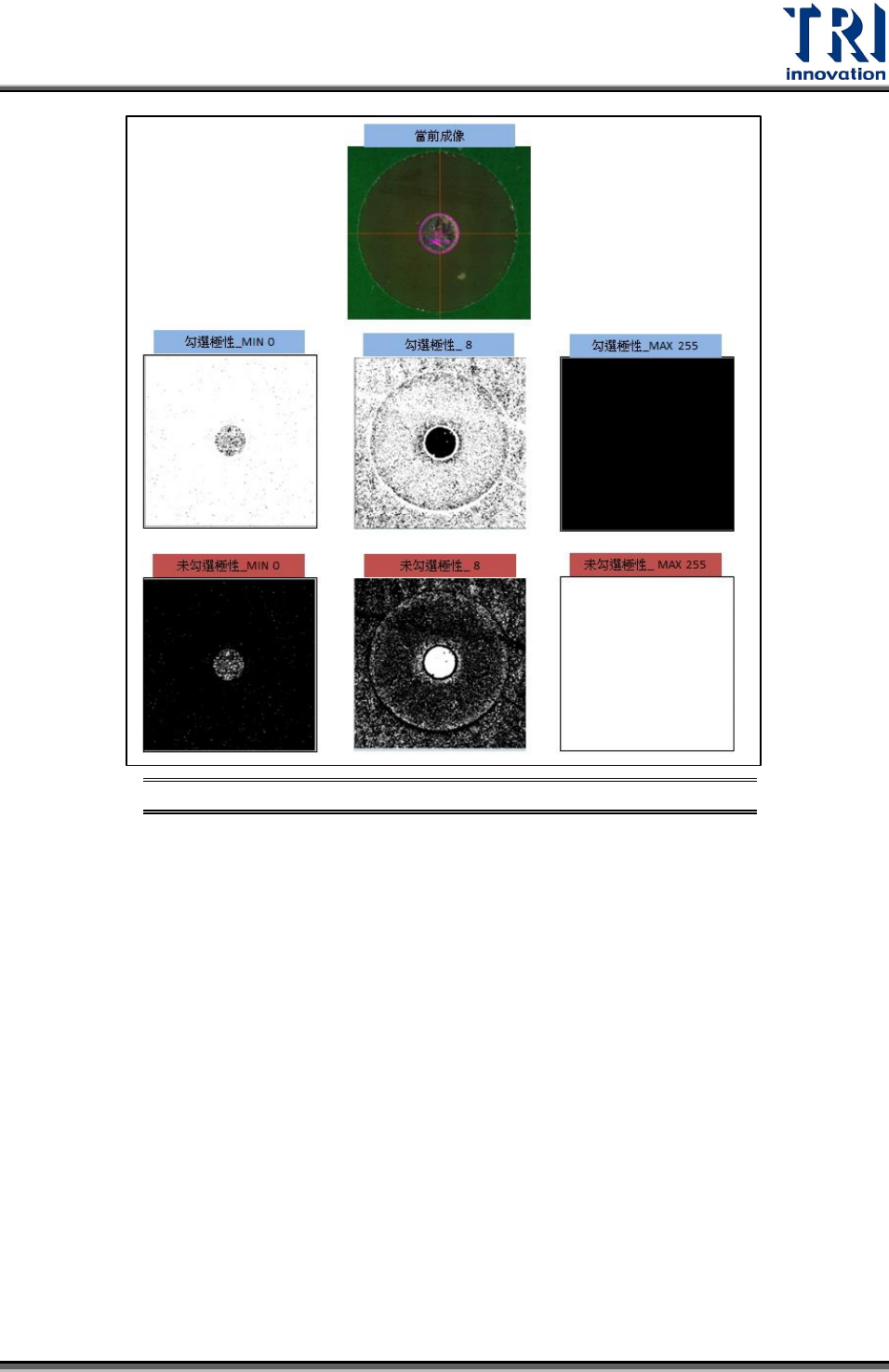

調整強度示意圖 圖104
邊緣(Eg)：小範圍圖像中是否有邊緣存在，若有則統一邊緣內灰階變化。
灰階成像下，極性代表定義明暗程度所相對應的黑白成像：
勾選極性下，數值(0~255)愈大，黑色成像會愈多。
未勾選極性下，數值(0~255)愈大，白色成像會愈多。
點選套用，可參考當前檢測的分數來判定設定是否為最佳化。
Test Research Inc.
TR7007 User Guide--Software 55
邊緣設定示意圖 圖105
門檻值(Th)：使用門檻值進行二值化，並將雜訊濾除。
程度：過濾小於門檻值設定的灰階值。
數值(0~255)愈大，代表被過濾的灰階值變多。
點選套用，可參考當前檢測的分數來判定設定是否為最佳化。
Test Research Inc.
56 TR7007 User Guide--Software

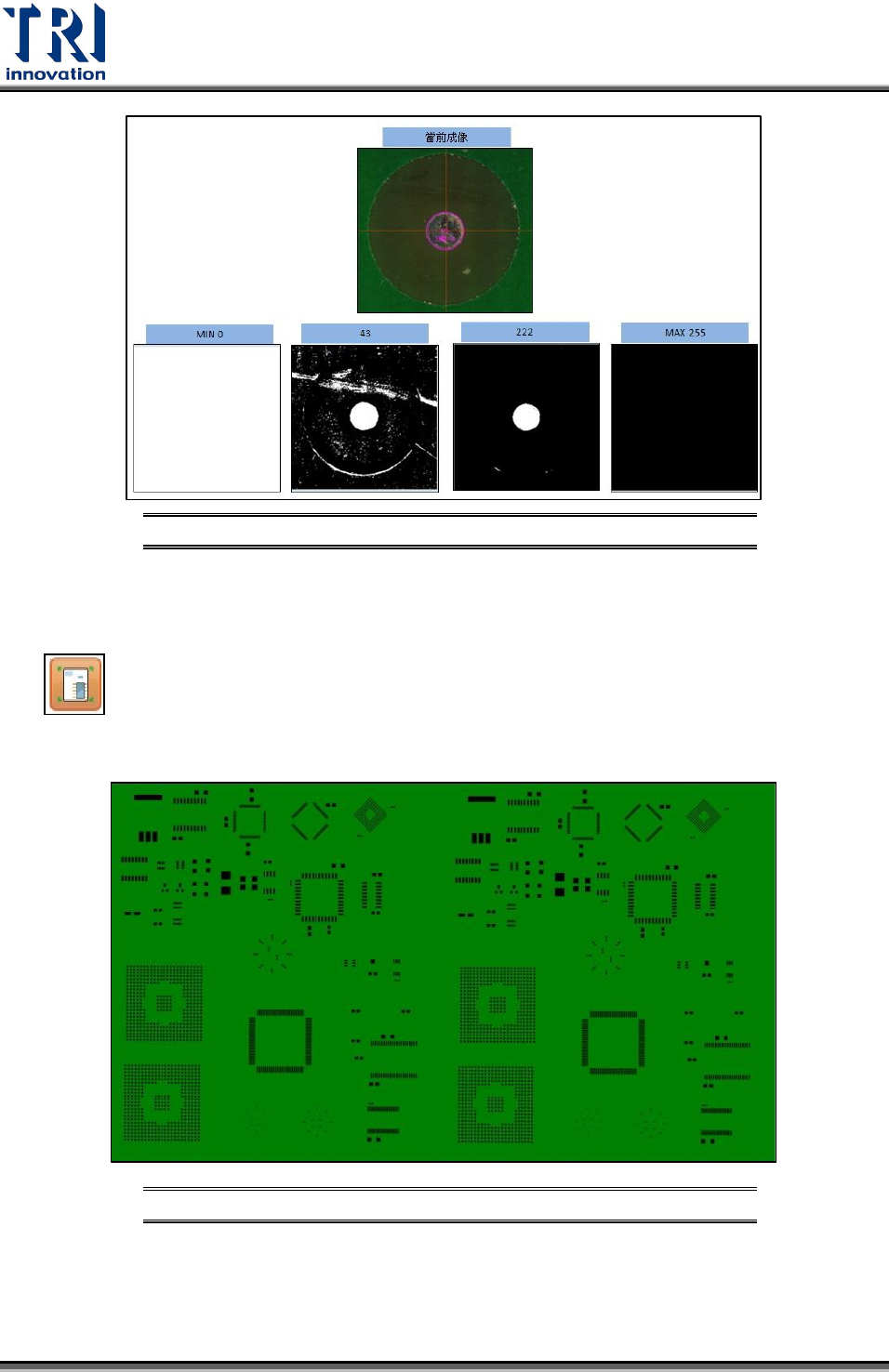

門檻值設定示意圖 圖106
刪除：刪除當前設定值。
CAD 框 3.5
主要目的在於顯示當前匯入的 CAD 框圖示。
大圖顯示檢測框分佈與大小。
當前匯入 CAD 檔示意圖 圖107
