Test Research Inc. 56 TR 7007 User Guide -- So ftware 門檻值設定示意圖 圖 106 刪除：刪除當前設定值。 CAD 框 3.5 主要目的在於顯示當前匯入的 CAD 框圖示。 大圖顯示檢測框分佈與大小。 當前匯入 C A D 檔示意圖 圖 107
Test Research Inc.
TR7007 User Guide--Software 55
邊緣設定示意圖 圖105
門檻值(Th)：使用門檻值進行二值化，並將雜訊濾除。
程度：過濾小於門檻值設定的灰階值。
數值(0~255)愈大，代表被過濾的灰階值變多。
點選套用，可參考當前檢測的分數來判定設定是否為最佳化。
Test Research Inc.
56 TR7007 User Guide--Software
門檻值設定示意圖 圖106
刪除：刪除當前設定值。
CAD 框 3.5
主要目的在於顯示當前匯入的 CAD 框圖示。
大圖顯示檢測框分佈與大小。
當前匯入 CAD 檔示意圖 圖107
Test Research Inc.
TR7007 User Guide--Software 57

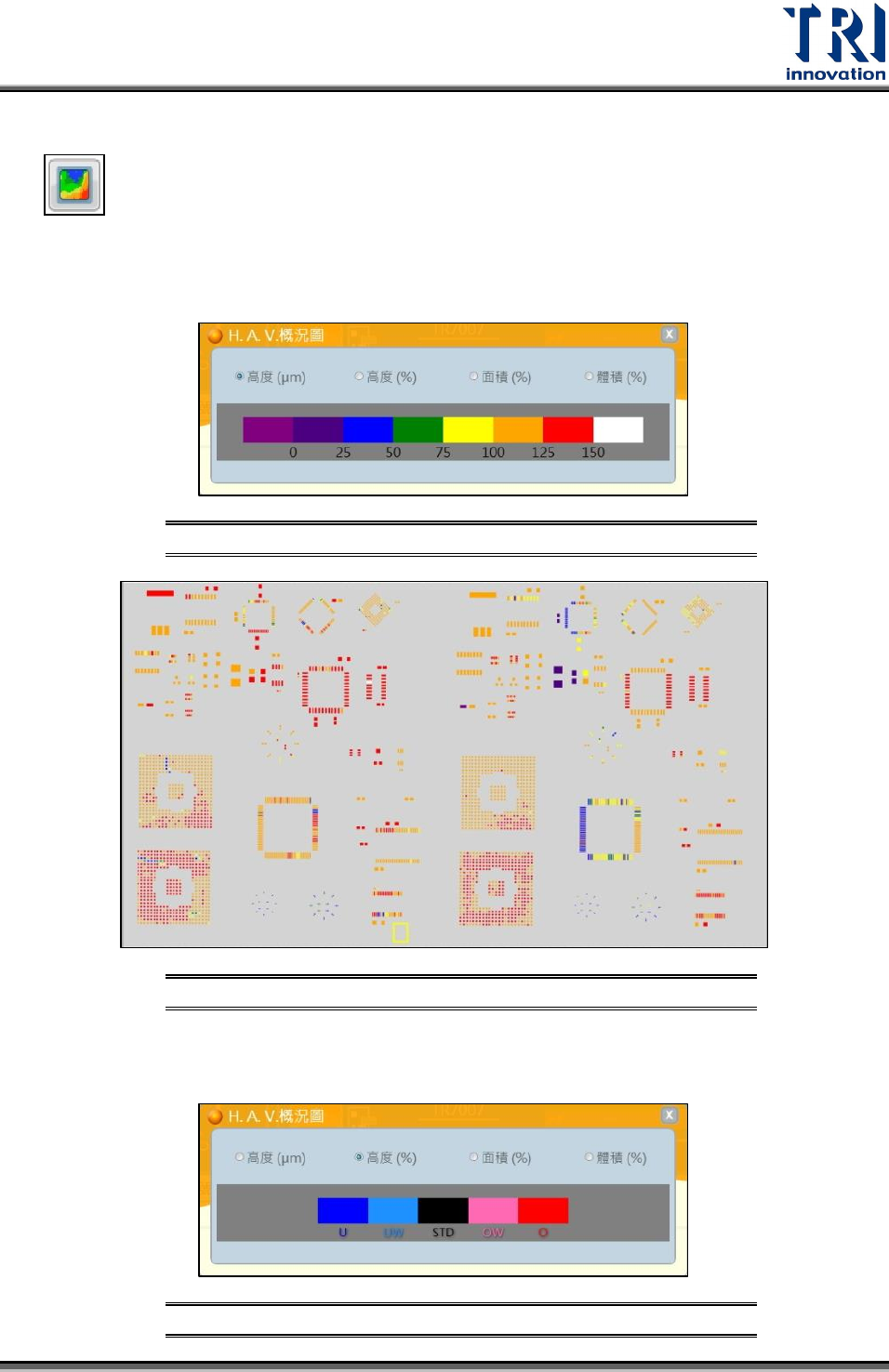

H.A.V 概況圖 3.6
執行檢測後，將全板的高度/面積/體積用顏色等高圖的方式來呈現。方便
使用者全板 H.A.V 的整體趨勢。
級距分為兩種類型：
數值(μm)：將高度量測值按照以下級距分類並以相對應的顏色顯示其高度。
數值(μm) 級距示意圖 圖108
數值級距的 H.A.V 概況圖 圖109
百分比(%)：分成五個級距，每個級距相對應的百分比是依照規格設定的上下限
而定。
百分比(%)級距示意圖 圖110
