Test Research Inc.
TR7007 User Guide--Software 59

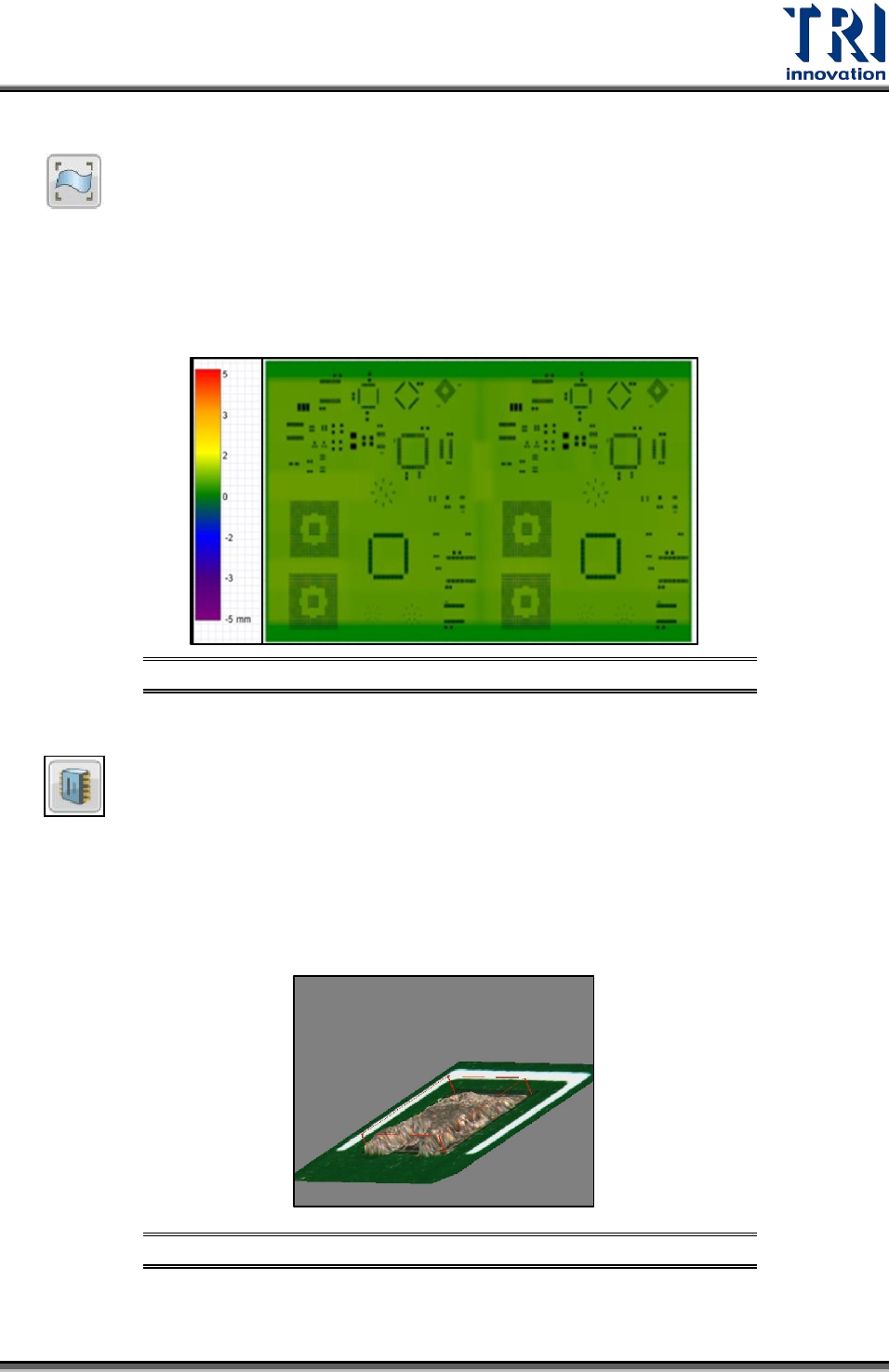

變形圖示 3.8
呈現全板彎翹情形。量測結果顯示於大圖中，按照級距分類以顏色等高圖
給予使用者預覽整體板彎翹的分佈情況。
變形圖示在變形模式未開啟的情況之下不會顯示在軟體介面上。必須要在系統設定中
開啟變形模式，變形圖示快捷鍵才會出現在快捷鍵列當中。主要的功能是在檢測完畢
後，讓使用者可以分析當前受測板的板彎翹分佈情況，變化會顯示於圖示區中。
於大圖中顯示全板板彎翹分布情形的示意圖 圖113
3D 檢測框顯示 3.9
執行檢測後才可使用此功能。
主要目的在於顯示當前選取區域 3D 與剖面圖。
顯示當前選取受測點的 3D 圖，並可顯示 X/Y方向的剖面圖與顏色等高圖，其中右上
方的數字代表十字標中心的高度值。
3D 圖中紅色框線表現出印刷錫膏的理論高度、面積與體積。
3D 示意圖 圖114
Test Research Inc.
60 TR7007 User Guide--Software

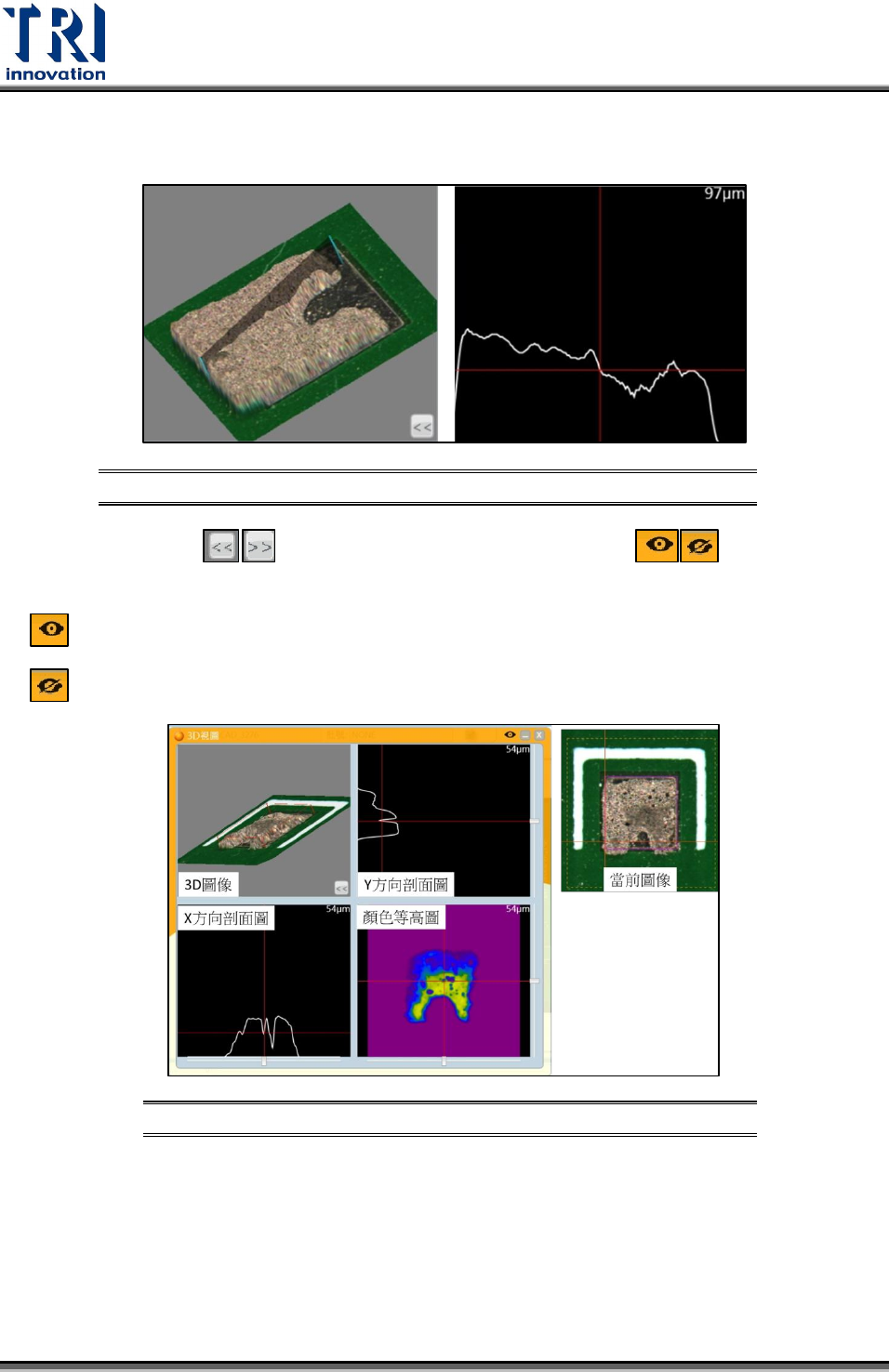

3D 圖示中分別點選滑鼠右鍵設定剖面的起始與結束位置，完成後會出現該平面的剖
面圖。剖面圖右上角的數值代表當前十字標位置下的高度值。
3D 圖下選取剖面位置示意圖 圖115
點選 3D 畫面中的 可展開或縮小剖面圖，點選畫面中的 可選擇是否鎖
定此畫面。
隨著點選其他區域而跳出相對應的 3D 圖。
鎖定此畫面，不會隨著點選其他區域而跳出相對應的 3D 圖。
當前選取區域的 3D 圖 圖116
Test Research Inc.
TR7007 User Guide--Software 61

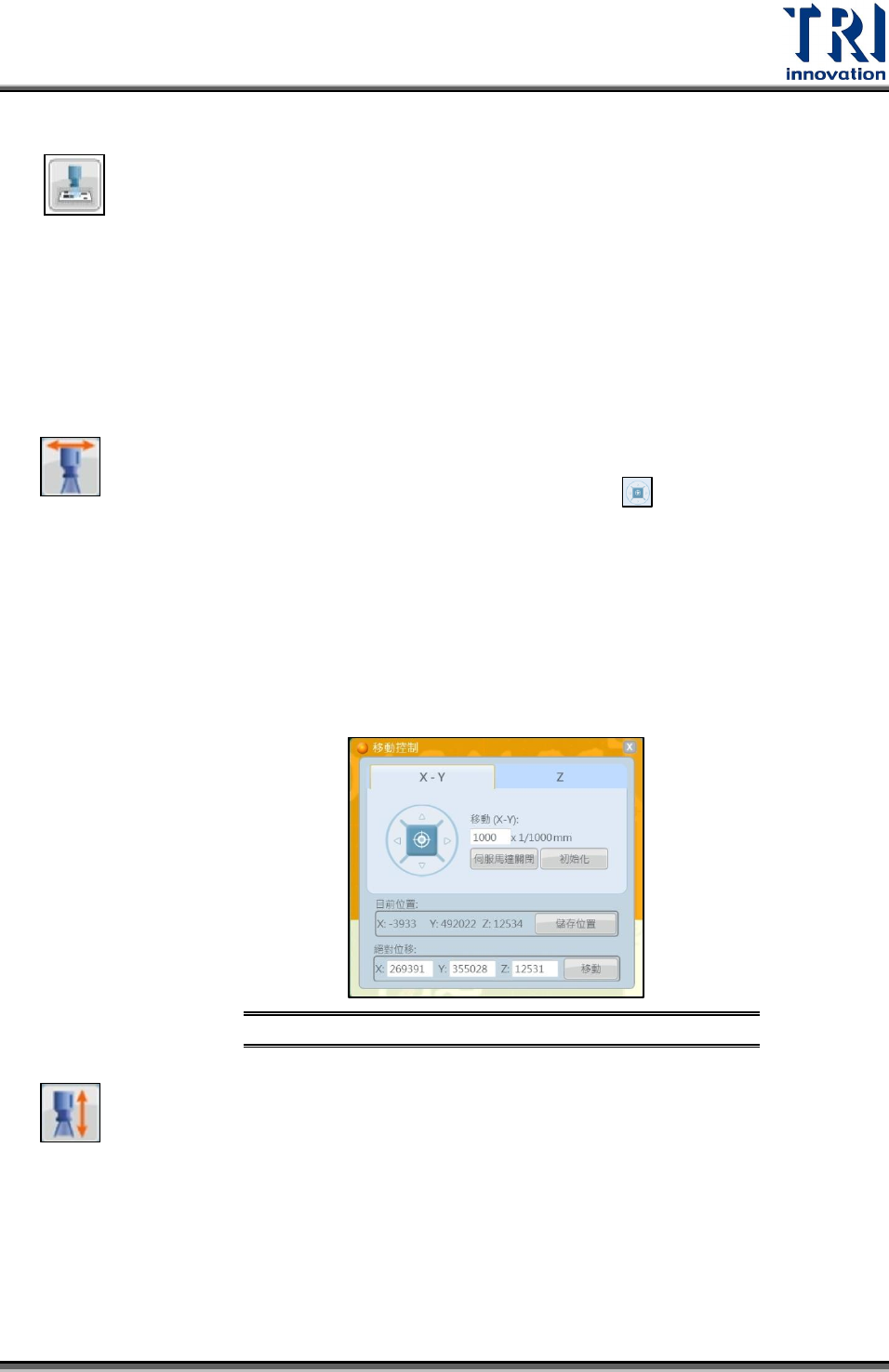

即時影像 3.10
顯示當前鏡頭位置下 FOV 的即時影像。
點選後會顯示相機目前位置的即時影像，使用者可以藉由移動 XY 與 Z 軸的機械手臂
看到受測板的特定地方觀察即時影像。即時影像的畫面可以藉由切換不同的光源觀察
受測板的特性。下面將會分類成 TRISPI 動態取相、走停取相與共用三種不同的機型
來介紹介面上的按鈕不同的使用。
3.10.1 即時影像-通用機型
移動控制於 X 和 Y 軸
此模式下設定鏡頭每次移動的距離後，使用介面中 來移動鏡頭至欲觀看
的位置。
目前位置與絕對位移：
目前位置代表畫面中十字標中心的位置，點選”儲存位置”即儲存當
前位十字標的中心位置。
絕對位移代表鏡頭位移的距離，點選”移動”可直接移動到儲存位
置。
移動控制 X-Y 畫面
圖117
移動控制於 Z 軸
此模式下設定鏡頭每次移動的距離後移動鏡頭 Z 軸位置。
目前位置與絕對位移：
目前位置代表畫面中十字標的位置，點選儲存位置即儲存當前位
十字標的中心位置。
