62 TR7007 User Guide--Software
絕對位移代表鏡頭位移的距離，點選”移動”可直接移動到儲存位
置。

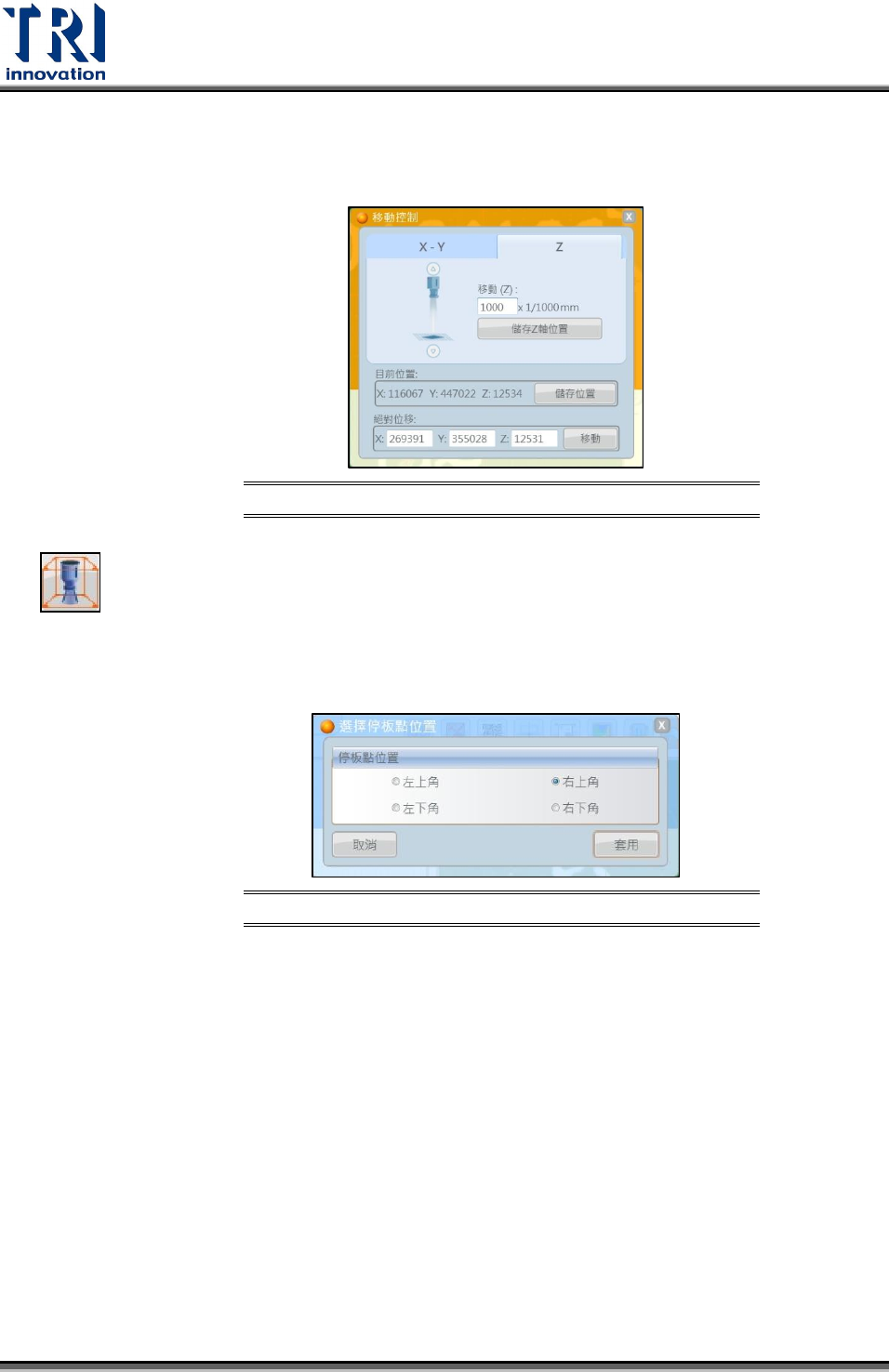

移動控制 Z 畫面
圖118
選擇停板點位置
因應產線流向不同可設定左方或右方為停板位置，停板位置需設定在傳輸
軌道的固定邊。當流向為左進右出時，預期的停止位置應設定在右下，流
向為右進左出時，則設定在左下。
選擇停板點的位置
圖119
點選此功能後，可於 FOV 影像下觀看當前鏡頭認定的停板點位置，若發現
與實際停板點有落差時，可使用移動控制介面移動或使用滑鼠直接於 FOV
影像區下快點兩下，將板邊移動到十字標中心。
Test Research Inc.
TR7007 User Guide--Software 63

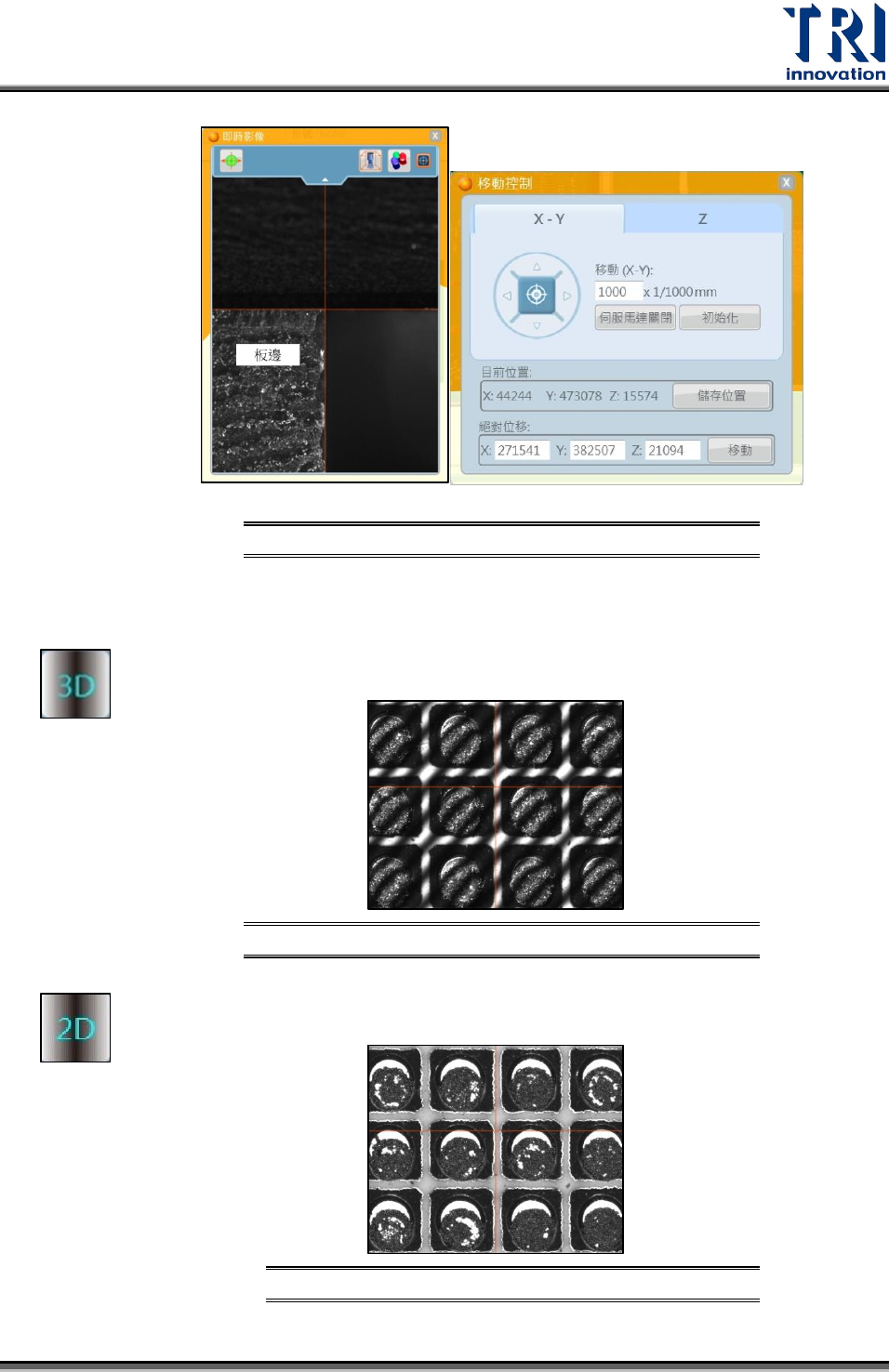

移動控制介面
圖120
3.10.2 即時影像-動態取相機型
3D 條紋光顯示模式
條紋光成像圖
圖121
2D 白光顯示模式
白光成像圖
圖122
Test Research Inc.
64 TR7007 User Guide--Software

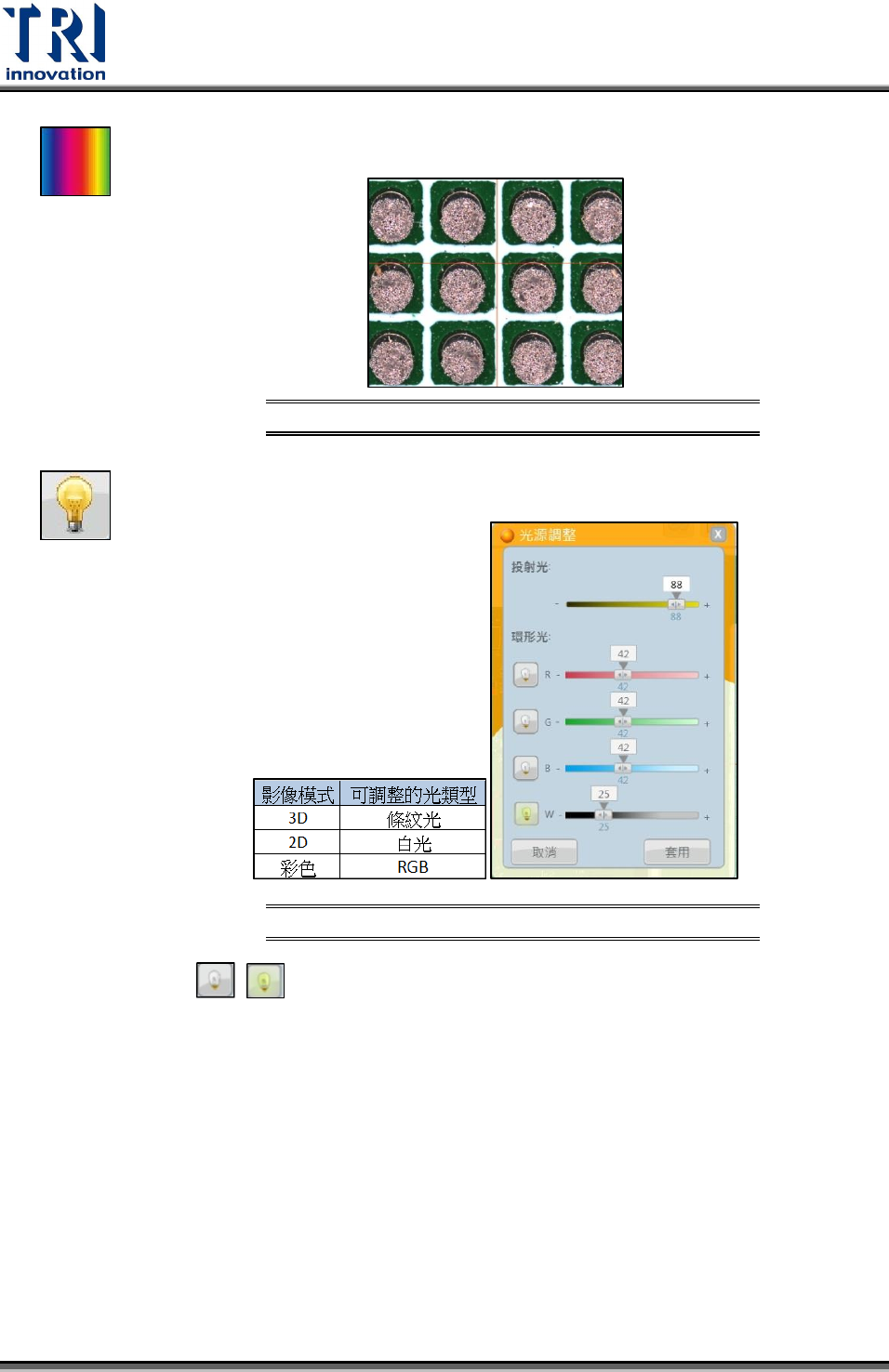

彩色白光顯示模式
RGB 成像圖
圖123
光源調整：需在相對應的影像模式下調整光源的亮度，如下表所示。
光源調整介面與各光源相對應的影像模式示意圖
圖124
畫面中 用來啟動/關閉預先搜尋定位點的燈光，僅可啟用一種光
源。
光源調整的目的為於各個掃描模式下，設定搜尋或預先搜尋定位點所使用
的燈光類型與強度。各個模式下可使用的燈光如以下表格所示：
