Test Research Inc. TR 7007 User Guide -- So ftware 67 配合 3D 投影光的光學調整，改變 3D 投射光源強度。 3D 投射 光光源調整 圖 130 近軸光顯示模式 近軸光成像圖 圖 131 配合近軸光的光學調整，改變近軸光光源強度。 近軸光光源調整 圖 132 角度光顯示模式
Test Research Inc.
66 TR7007 User Guide--Software

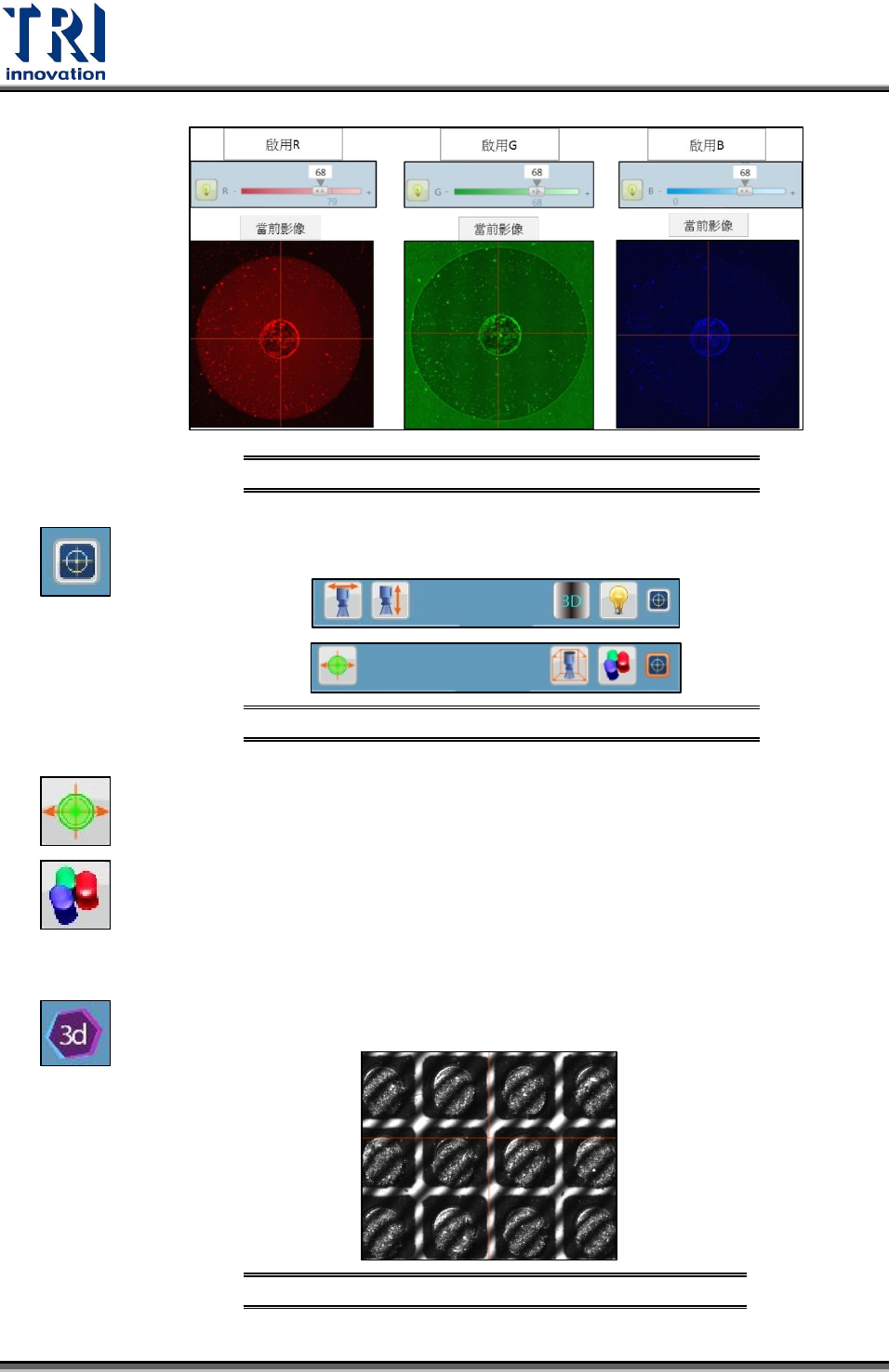

速度模式下使用不同光源當前定位點影像比較圖
圖127
切換至校正工具列：校正工具列中的功能為工程師校正機台所使用。
切換其他工具列示意圖
圖128
自動對焦校正測距感應器 X 和 Y 軸偏移量： 用來校正測距雷射位置。此功
能需要使用原廠校正塊，建議通知原廠工程師進行校正。
白平衡： 以白色作為標準校正 RGB，建議通知原廠工程師進行校正。
3.10.3 即時影像-走停取相機型
3D 投影光顯示模式
投影光成像圖
圖129
Test Research Inc.
TR7007 User Guide--Software 67

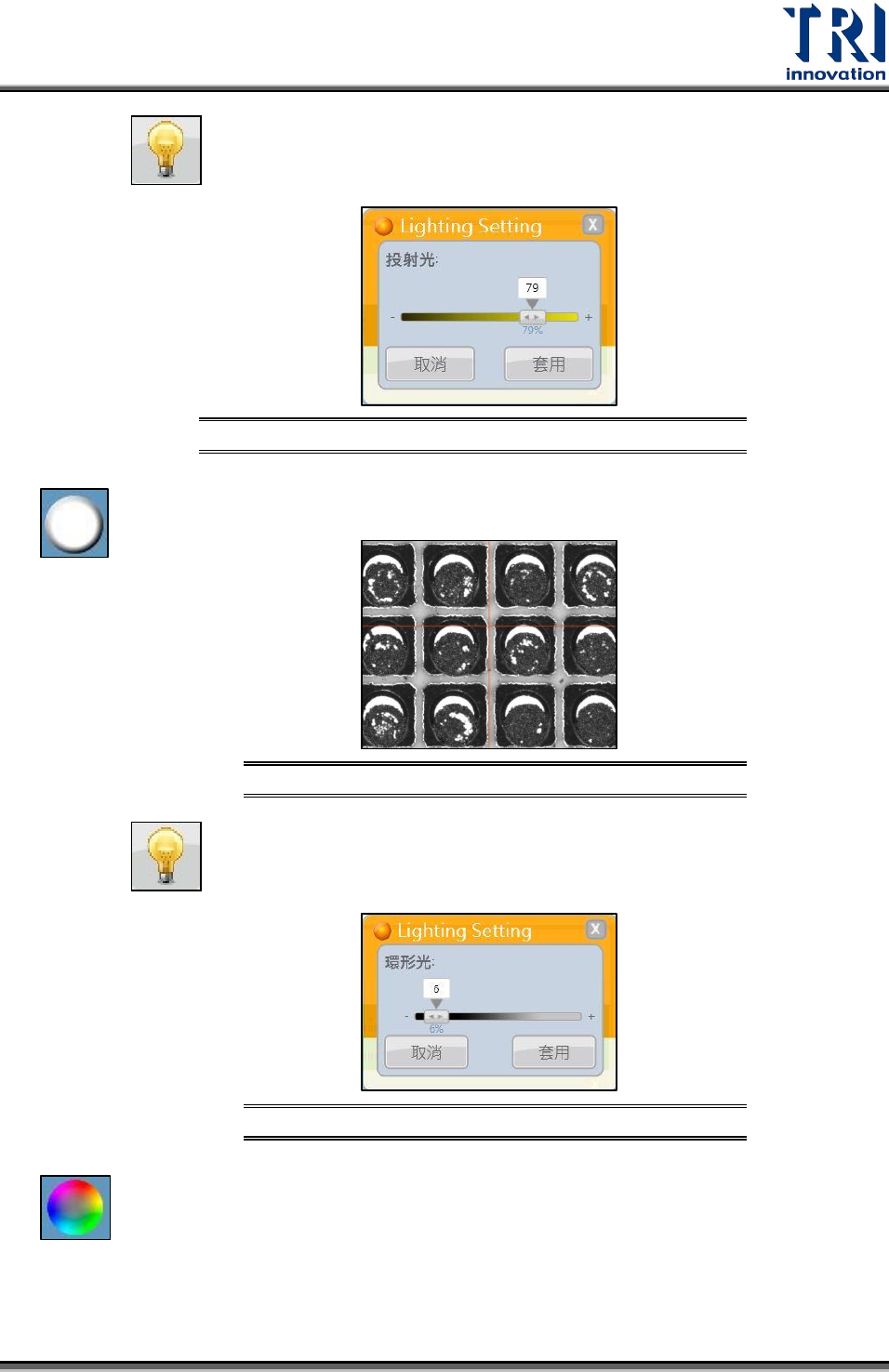

配合 3D 投影光的光學調整，改變 3D 投射光源強度。
3D 投射光光源調整
圖130
近軸光顯示模式
近軸光成像圖
圖131
配合近軸光的光學調整，改變近軸光光源強度。
近軸光光源調整
圖132

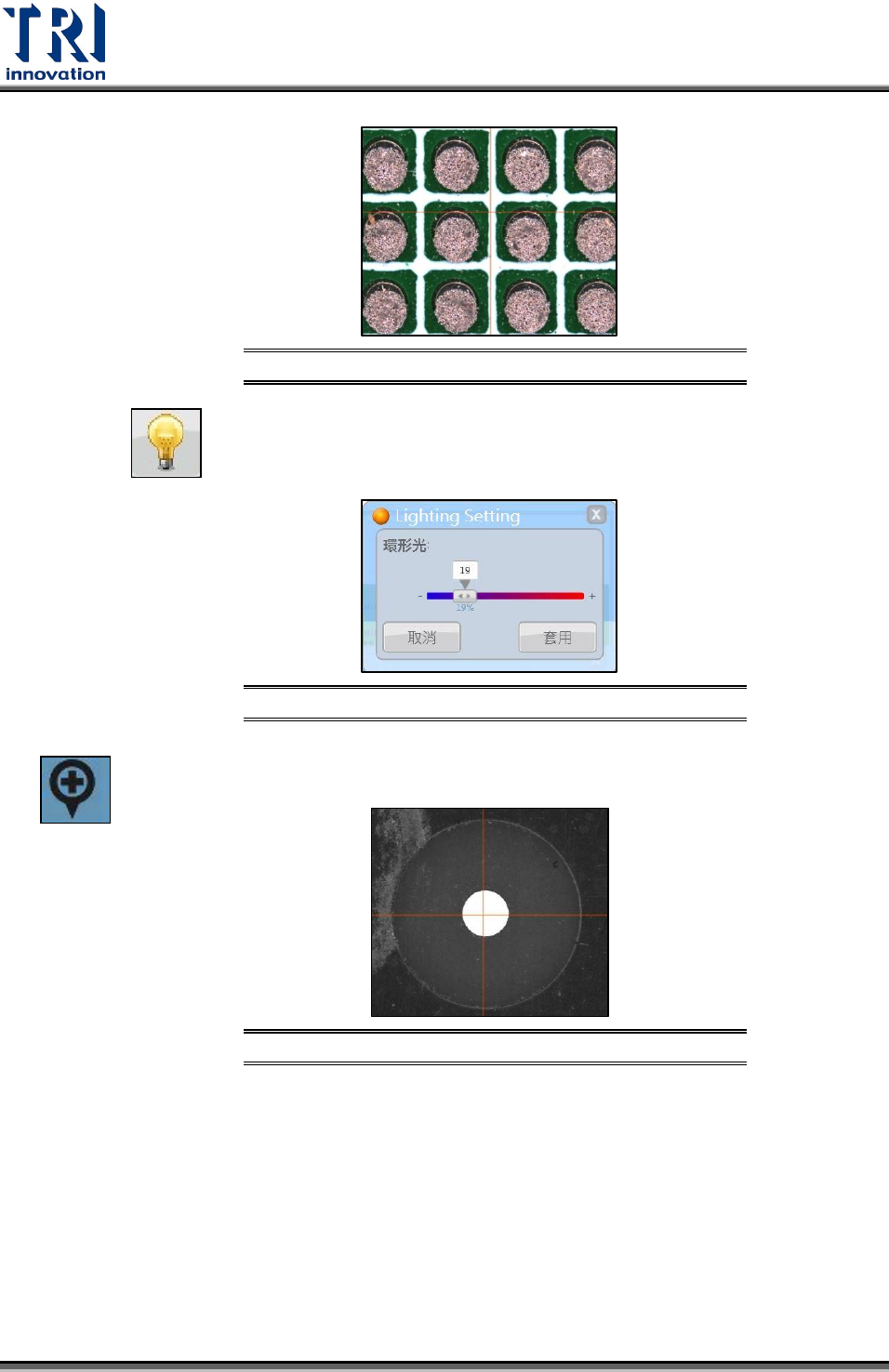

角度光顯示模式
Test Research Inc.
68 TR7007 User Guide--Software
角度光成像圖
圖133
配合角度光的光學調整，改變角度光光源強度。
角度光光源調整
圖134
定位點光源顯示模式
定位點光源成像圖
圖135
