Test Research Inc.
74 TR7007 User Guide--Software
目前位置與絕對位移 圖146
移動鏡頭方式：於『X-Y』分頁下，設定鏡頭每次移動的距離後，利用介面中
來移動鏡頭方向。
『X-Y』分頁下，移動鏡頭的介面示意圖 圖147
移動該點至十字標正中心：如下圖所示，該 FOV 影像下的定位點未在十字標
正中心，於畫面中 pad 中心的位置快點滑鼠左鍵兩下即可完成移動。結果如
圖所示。
FOV 影像下定位點未在十字標中心位置示意圖 圖148
Test Research Inc.
TR7007 User Guide--Software 75
移動前/後比較圖 圖149
點選下一步。回到第三步設定畫面。
點選”上一步”：返回到第二步的設定畫面。
點選”下一步”：完成第三步設定後，點選此按鈕進入第四步
步驟4. 選取整板定位點：從*SPI 檔中定義的全板定位點選取實際要套用於檢測
程式的全板定位點。
第四步設定畫面 圖150
1. 候選列表： *.SPI 檔中所有設定的定位點。
2. 選取的項目：SPI程式中欲使用的定位點。
3. 選擇工具列，詳細功能如表所示。
Test Research Inc.
76 TR7007 User Guide--Software

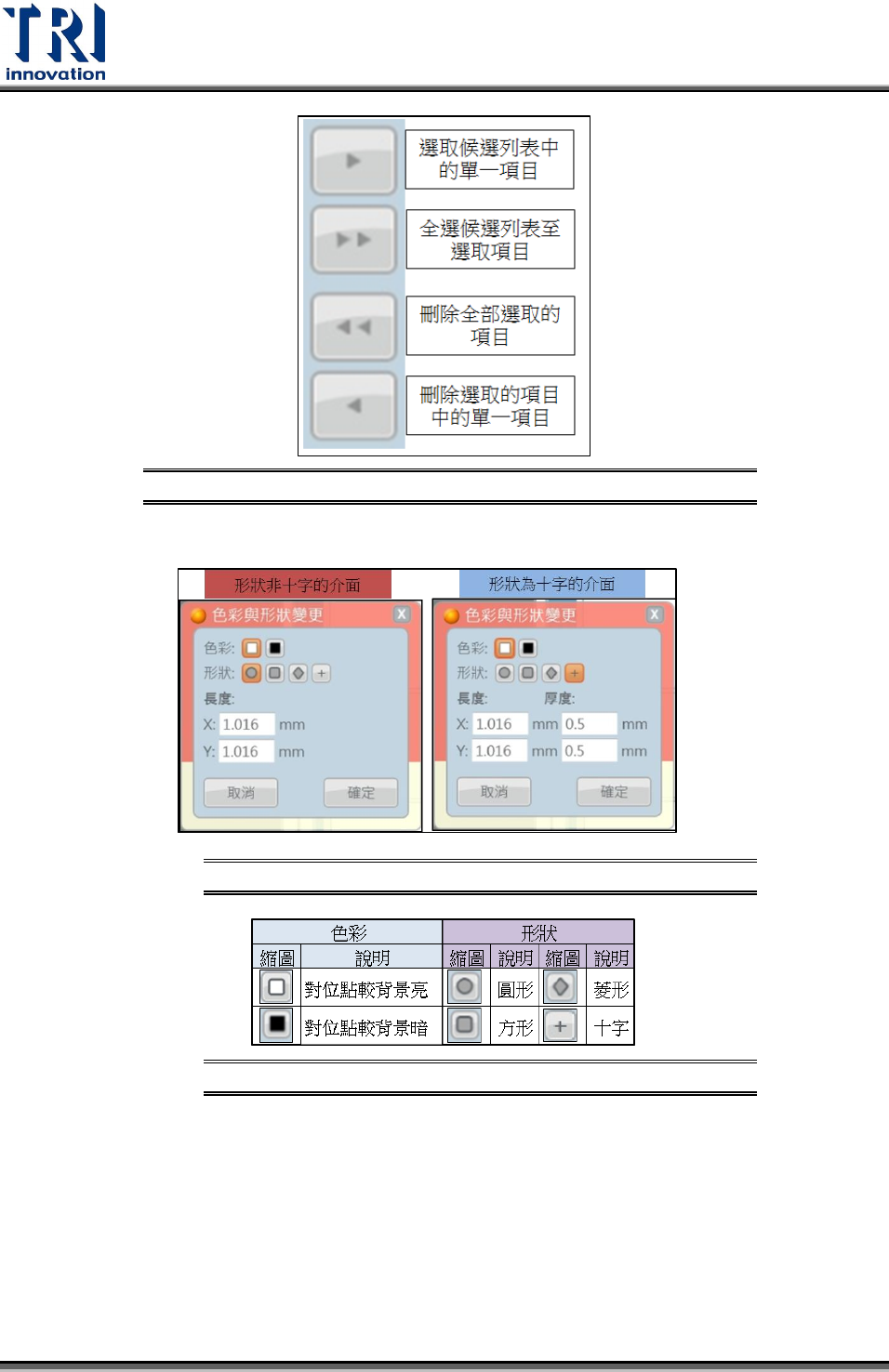

選取定位點的工具列功能說明 圖151
4. 設定定位點的色彩與形狀，介面如下圖所示。
定位點形狀為非十字與十字的介面示意圖 圖152
設定定位點的色彩龉形狀介面 圖153
5. 返回至第三步驟設定畫面。
6. 完成設定後點選此按鈕進入第五步驟。
步驟5. 設定高度／面積／體積／X 與 Y 偏移的規格上下限：
