Test Research Inc. TR 7007 User Guide -- So ftware 77 設定高度／面積／ 體積／ X 與 Y 偏移的規格 圖 154 調整方式：滑鼠拖曳畫面中顯示的 或 來調整規格上下限。 上下限設定的類型：分為定義合格 / 不合格與合格 / 警告 / 不合格兩種： 定義合格與不合格的上下限： 定義合格與不合格 的上下限示 意圖 圖 155 定義合格 / 警告 / 不合格的上下限：
Test Research Inc.
76 TR7007 User Guide--Software
選取定位點的工具列功能說明 圖151
4. 設定定位點的色彩與形狀，介面如下圖所示。
定位點形狀為非十字與十字的介面示意圖 圖152
設定定位點的色彩龉形狀介面 圖153
5. 返回至第三步驟設定畫面。
6. 完成設定後點選此按鈕進入第五步驟。
步驟5. 設定高度／面積／體積／X 與 Y 偏移的規格上下限：
Test Research Inc.
TR7007 User Guide--Software 77

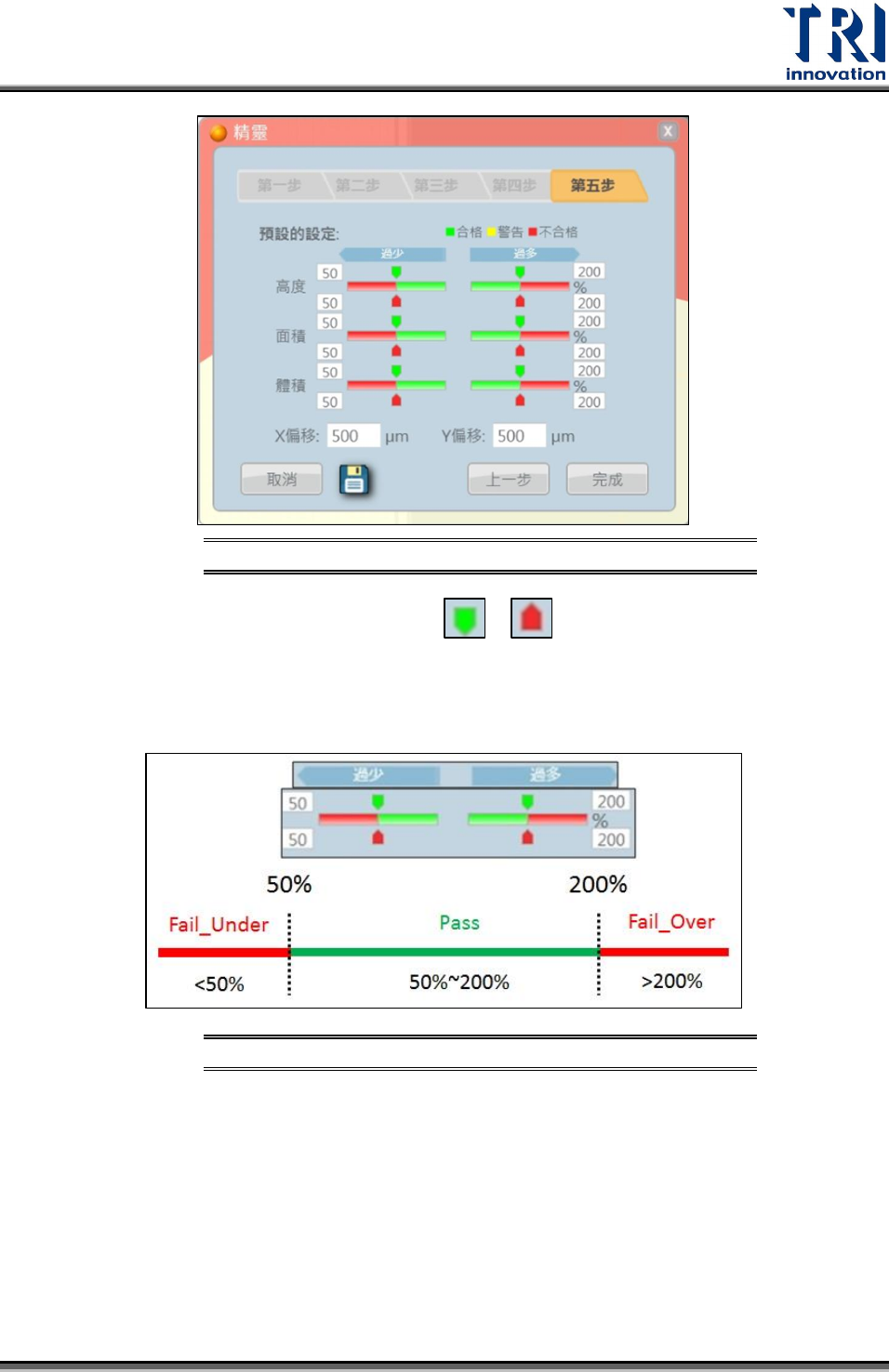

設定高度／面積／體積／X 與 Y 偏移的規格 圖154
調整方式：滑鼠拖曳畫面中顯示的 或 來調整規格上下限。
上下限設定的類型：分為定義合格/不合格與合格/警告/不合格兩種：
定義合格與不合格的上下限：
定義合格與不合格的上下限示意圖 圖155
定義合格/警告/不合格的上下限：
Test Research Inc.
78 TR7007 User Guide--Software
定義合格/警告(針對上限)/不合格的上下限示意圖 圖156
定義合格/警告(上下限)/不合格的上下限示意圖 圖157
X/Y偏移量：實際錫膏位置與檢測框可允許的偏移量。
完成規格上下限設定後，點選畫面中 ，保存當前設定並設為預設值；於
下次建立新程式時會自動帶入此預設值。
