TR7007 User Guide--Software 79
規格 4.3
須先完成精靈後才可使用此功能。
設定檢測框的檢測規格。

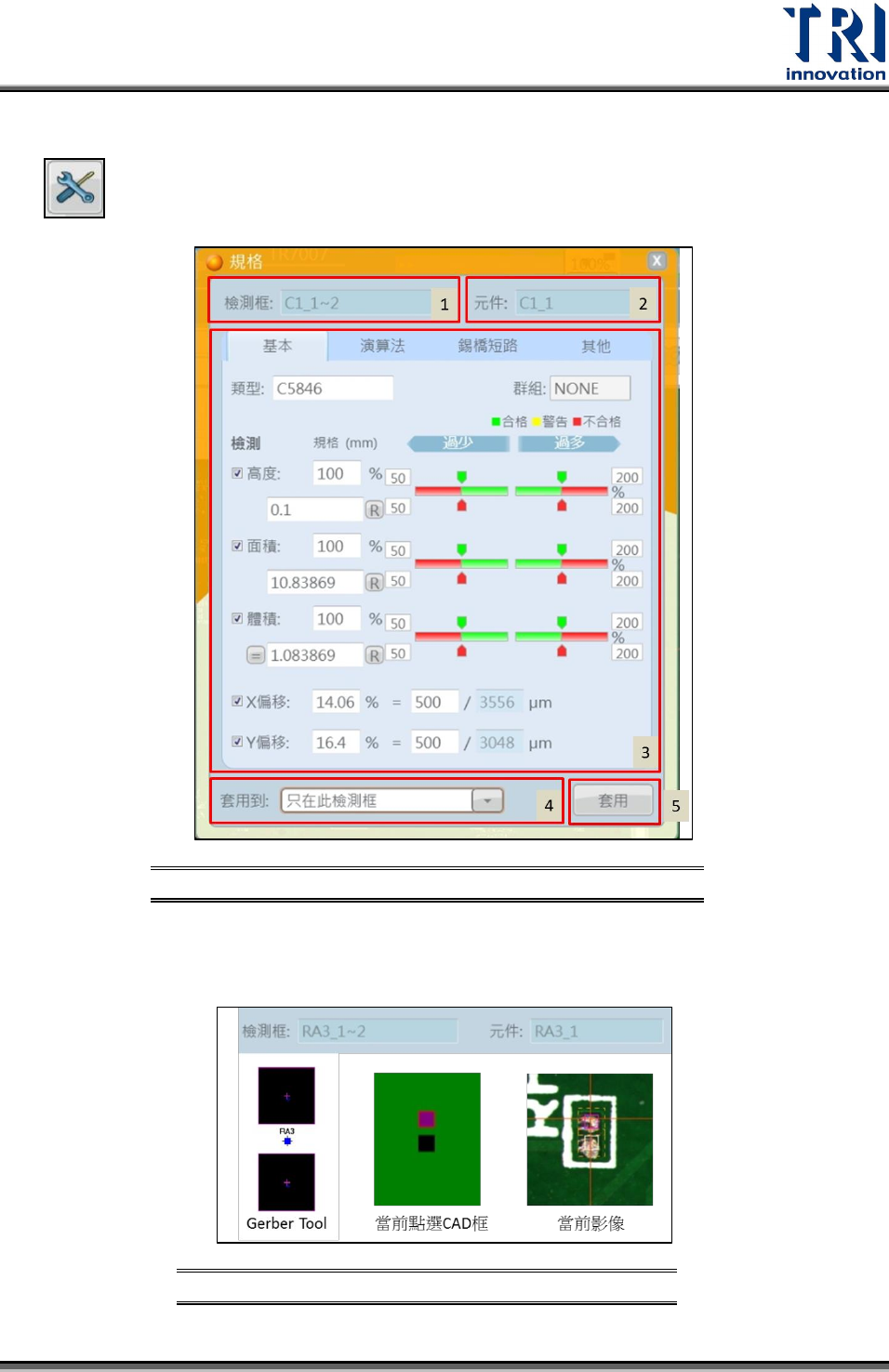

規格介面示意圖 圖158
1. 檢測框: 當前點選錫墊的檢測框名稱。
2. 元件: 當前點選錫墊的元件名稱。
檢測框與元件編碼示意圖 圖159
Test Research Inc.
80 TR7007 User Guide--Software
3. 功能分頁: 各分頁依序說明其設定內容。
【基本】：以下針對圖中各編號來說明：

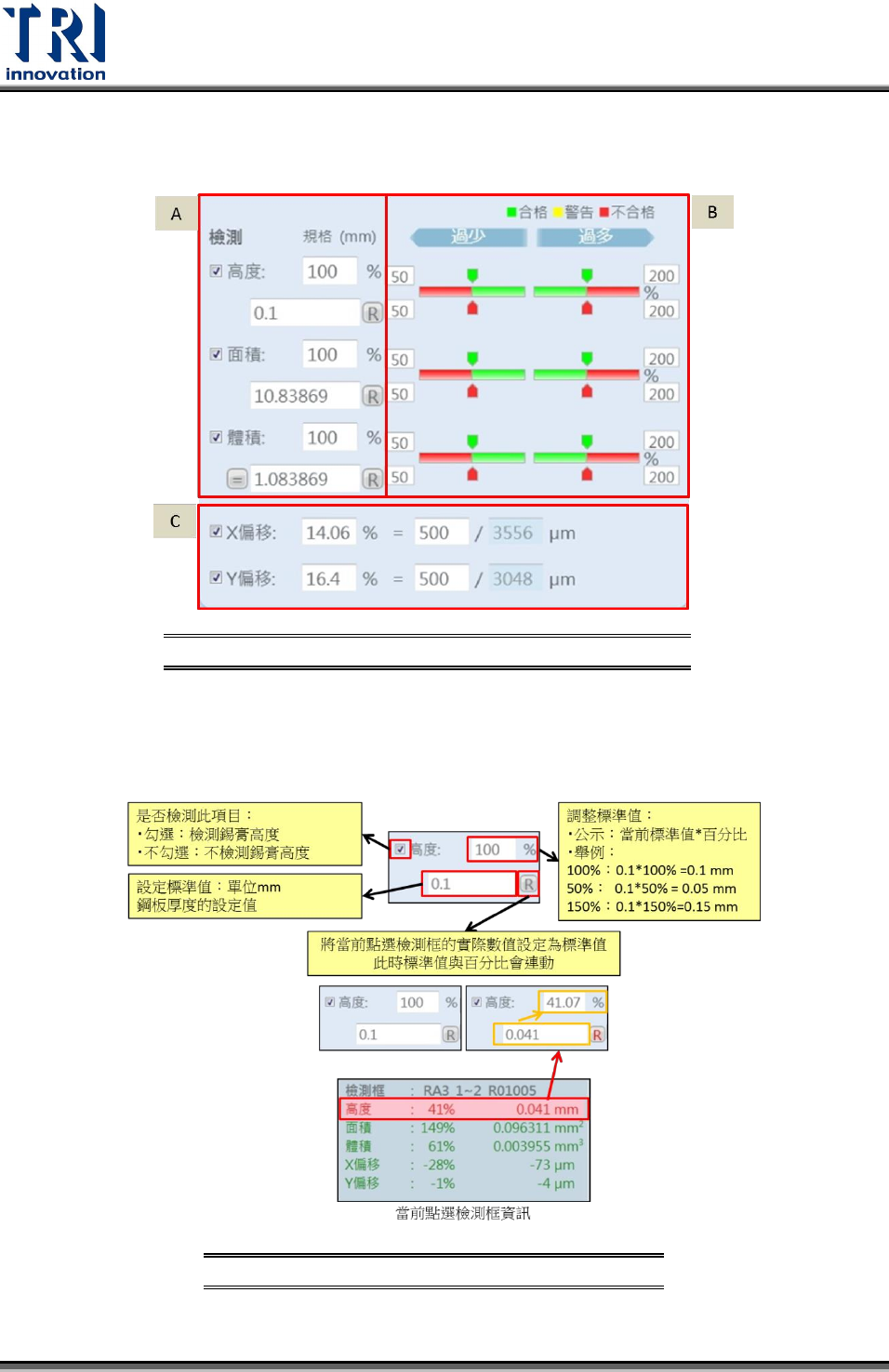

【基本】分頁下介面示意圖 圖160
A. 標準值：分別有三個項目：高度/面積/體積。
高度：各項目設定說明如下圖所示。使用者調整百分比或標準值的結果會連
動。修改過的項目字體顏色會由黑色變為紅色，提醒使用者已有修改此項目。
高度設定項目說明 圖161
Test Research Inc.
TR7007 User Guide--Software 81
面積：各項目設定說明如下圖所示。使用者調整百分比或標準值的結果會連
動。修改過的項目字體顏色會由黑色變為紅色，提醒使用者已有修改此項目。
面積設定項目說明 圖162
體積：各項目設定說明如下圖所示。使用者調整百分比或標準值的結果會連
動。修改過的項目字體顏色會由黑色變為紅色，提醒使用者已有修改此項目。
體積設定項目說明 圖163
B. 檢測規格：設定檢測規格的上下限。
調整方式：滑鼠拖曳畫面中顯示的 來調整規格上下限或直接輸
入百分比。
