Test Research Inc.
TR7007 User Guide--Software 81

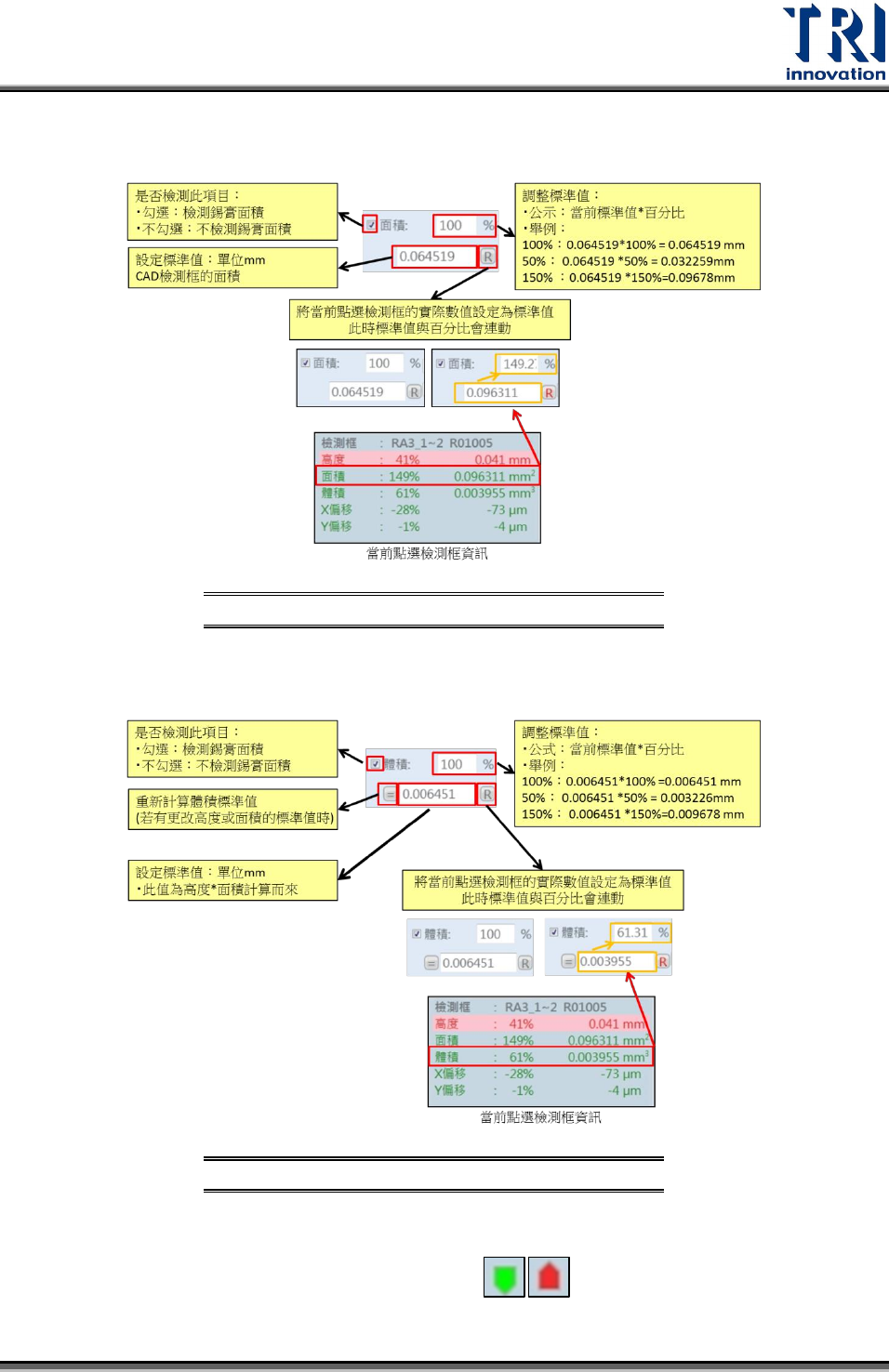

面積：各項目設定說明如下圖所示。使用者調整百分比或標準值的結果會連
動。修改過的項目字體顏色會由黑色變為紅色，提醒使用者已有修改此項目。
面積設定項目說明 圖162
體積：各項目設定說明如下圖所示。使用者調整百分比或標準值的結果會連
動。修改過的項目字體顏色會由黑色變為紅色，提醒使用者已有修改此項目。
體積設定項目說明 圖163
B. 檢測規格：設定檢測規格的上下限。
調整方式：滑鼠拖曳畫面中顯示的 來調整規格上下限或直接輸
入百分比。
Test Research Inc.
82 TR7007 User Guide--Software
上下限設定的類型：分為定義合格/不合格與合格/警告/不合格兩種：
定義合格與不合格的上下限：計算方式為標準值*規格上/下限，判定方式
如下說明圖所示。
定義合格與不合格的上下限示意圖 圖164
定義合格/警告/不合格的上下限：分為針對下限設定警告區或上限設定警
告區。計算方式為標準值*規格上/下限/警告區百分比，判定方式如下說
明圖所示。
圖 30 定義合格/警告(針對上限)/不合格的上下限示意圖 圖165
定義合格/警告(上下限)/不合格的上下限示意圖 圖166
C. 偏移量：分別設定可允許偏移的百分比或距離，這兩個項目會連動。
Test Research Inc.
TR7007 User Guide--Software 83

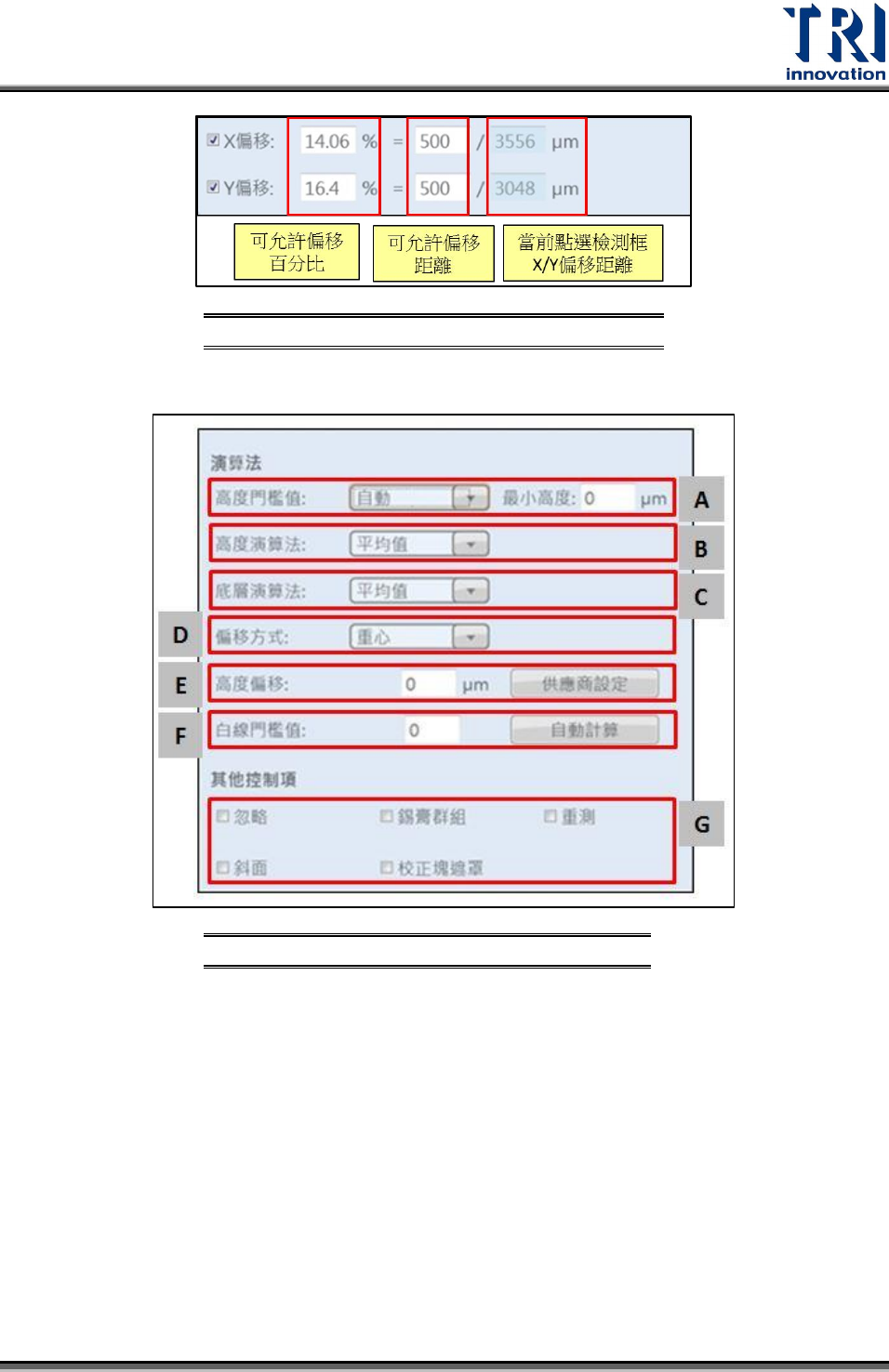

偏移量設定項目說明 圖167
【演算法】：
演算法介面示意圖 圖168
A. 高度門檻值：主要目的為在搜尋範圍內定義出底面與錫膏的區域，以下有三
種方式：
自動：先各別找出兩個主要離峰群的平均值，利用這兩個平均值軟體會
自動計算出門檻值。小於門檻值定義為底面區域；大於門檻值定義為錫
膏。
最小高度值設定為 0 代表以自動演算法計算出的門檻值作為定義底面與
錫膏的分類標準。設定最小高度代表使用最小高度取代自動演算法計算
出來的門檻值。
