Test Research Inc.
TR7007 User Guide--Software 85

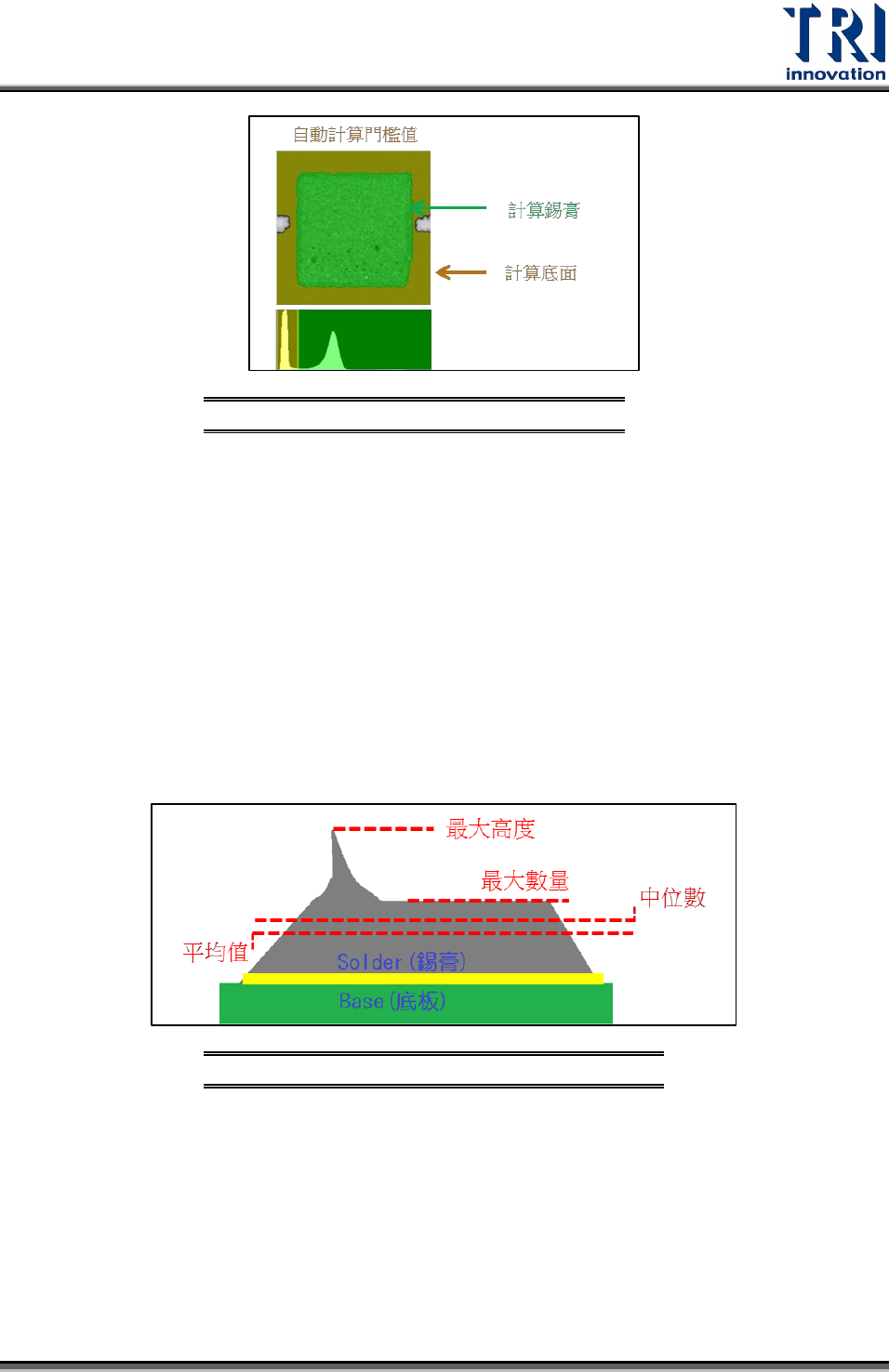

自動計算門檻值示意圖 圖172
B. 高度演算法：由高度門檻值定義出搜尋範圍內的錫膏區域後，可分別利用以
下四種演算法定義出錫膏區域的相對值：
平均值：於定義的錫膏區域中，利用每個像素的高度值進行加總後平均，
其結果為該區域的錫膏相對值。此演算法為標準預設。
中位數：於定義的錫膏區域中，利用每個像素的高度值依序排列後取其
位於中間的數值(即為中位數)來代表該區域的錫膏相對值。
最大數量：於定義的錫膏區域中，利用每個像素的高度值來統計出現最
多次數的數值，其結果即為該區域的錫膏相對值。
最大高度：於定義的錫膏區域中，取其最大高度值來代表該區域的錫膏
相對值。
各演算法計算的錫膏高度結果示意圖 圖173
C. 底層演算法：由門檻值定義出搜尋範圍內的底層與錫膏區域後，可分別利用
以下四種演算法計算出底層區域的相對值：
平均數：於定義的底層區域中，利用每個像素的高度值進行加總後平均，
其結果為該區域的底層相對值。此演算法為標準預設。
中位數：於定義的底層區域中，利用每個像素的高度值依序排列後取其
位於中間的數值(即為中位數)來代表該區域的底層相對值。
Test Research Inc.
86 TR7007 User Guide--Software
底座高點：當底層有不同高低群組時，使用較高的群組來定義底層相對
值。
底座低點：當底層有不同高低群組時，使用較低的群組來定義底層相對
值。
各演算法計算的底層高度結果示意圖 圖174
D. 偏移方式：計算實際錫膏與檢測框中心 X/Y 的偏移量，分為以下三種方式：
重心：以 3D 錫膏的體積計算出重心後，再計算出與檢測框中心之差距，
此差距即為 X/Y 偏移量。
偏移方式_重心示意圖 圖175
形狀中心：以 2D 錫膏的平面形狀計算出形狀中心後，再計算出與檢測框
中心之差距，此差距即為 X/Y 偏移量。
Test Research Inc.
TR7007 User Guide--Software 87
偏移方式_形狀中心示意圖 圖176
側面：以檢測框作為標準，設定錫膏超出檢測框的值，此設定值則作為
偏移量。
偏移方式_側面示意圖 圖177
E. 高度偏移：針對量測出的錫膏高度進行補償，最終錫膏高度為量測值加上此
設定值。並可按照供應商種類來存取該設定補償值。
