底座高點：當底層有不同高低群組時，使用較高的群組來定義底層相對
值。
底座低點：當底層有不同高低群組時，使用較低的群組來定義底層相對
值。

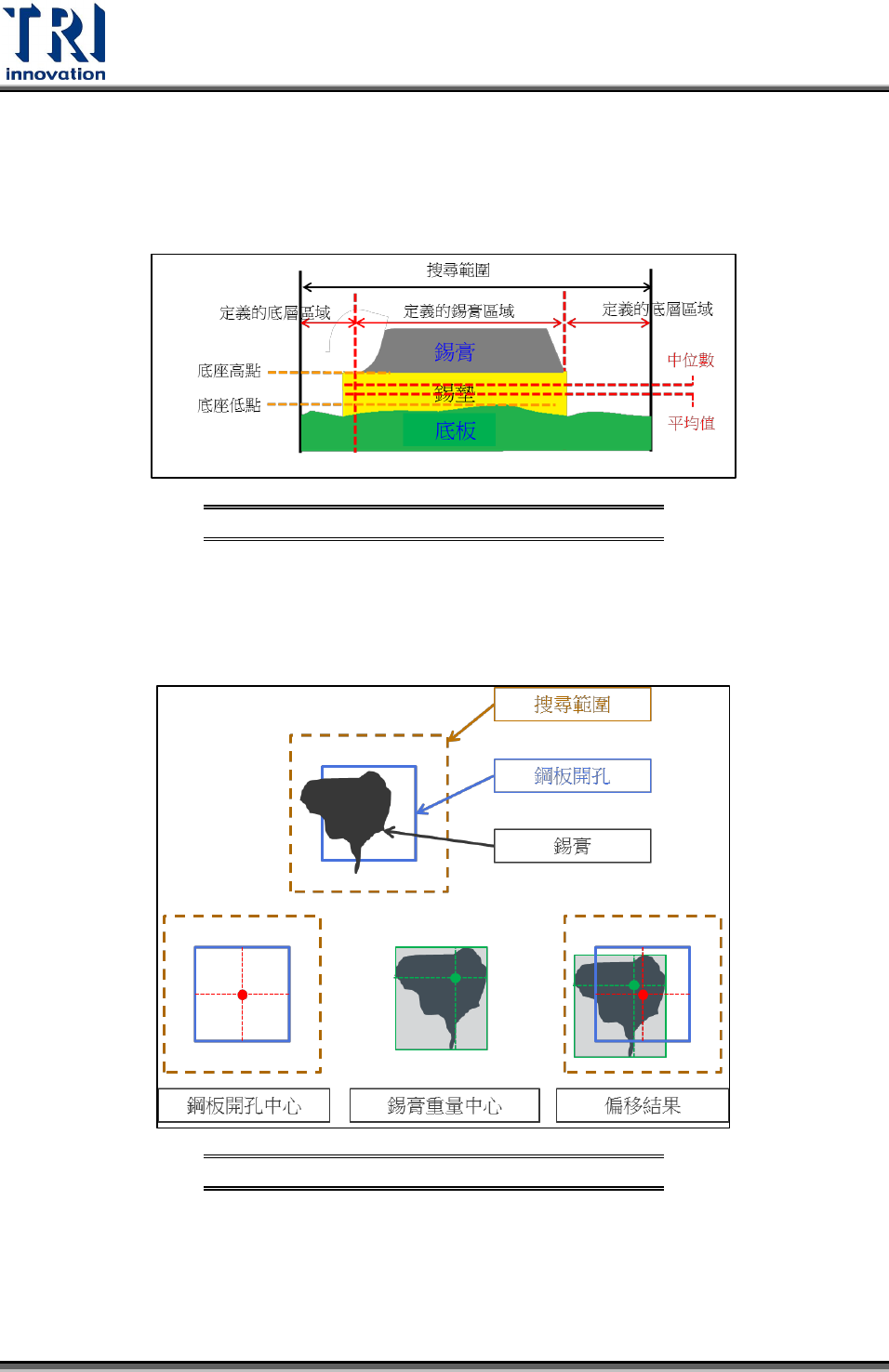

各演算法計算的底層高度結果示意圖 圖174
D. 偏移方式：計算實際錫膏與檢測框中心 X/Y 的偏移量，分為以下三種方式：
重心：以 3D 錫膏的體積計算出重心後，再計算出與檢測框中心之差距，
此差距即為 X/Y 偏移量。
偏移方式_重心示意圖 圖175
形狀中心：以 2D 錫膏的平面形狀計算出形狀中心後，再計算出與檢測框
中心之差距，此差距即為 X/Y 偏移量。
Test Research Inc.
TR7007 User Guide--Software 87

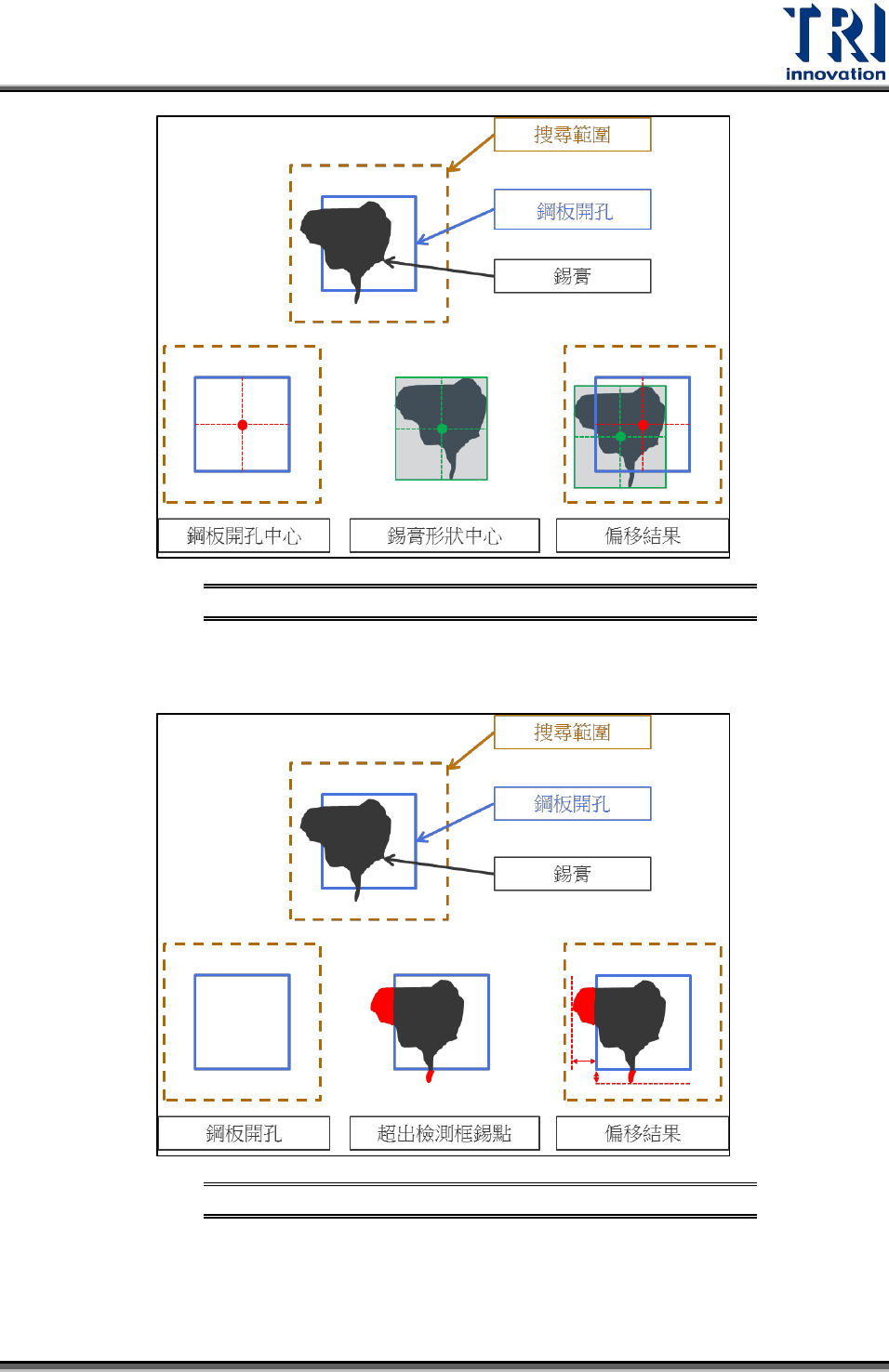

偏移方式_形狀中心示意圖 圖176
側面：以檢測框作為標準，設定錫膏超出檢測框的值，此設定值則作為
偏移量。
偏移方式_側面示意圖 圖177
E. 高度偏移：針對量測出的錫膏高度進行補償，最終錫膏高度為量測值加上此
設定值。並可按照供應商種類來存取該設定補償值。
Test Research Inc.
88 TR7007 User Guide--Software
供應商設定介面示意圖 圖178
F. 白線門檻值：若搜尋範圍內有白線存在，白線的高度可能會影響到錫點高度
門檻值的計算。可使用此功能由軟體將白線濾除。
白線門檻值設定示意圖 圖179
G. 其他控制項：共有下列五項設定。
忽略：勾選後套用的檢測框將忽略不檢測。
錫膏群組：將檢測框內面積最大的錫膏群組視為錫膏。因此一個檢測框
中有多個錫膏群時必須勾選此選項。
重測：若檢測後判斷檢測框不良時，將對量測值再進行一次計算。
