Test Research Inc.
TR7007 User Guide--Software 89
斜面： 板子有斜度(板彎)時，或該錫膏開孔面積較大時啟用，演算法將
自動進行面積補正。
校正塊遮罩：使用校正塊做校正時使用，此功能為 TRI 工程師使用。
【錫橋短路】：

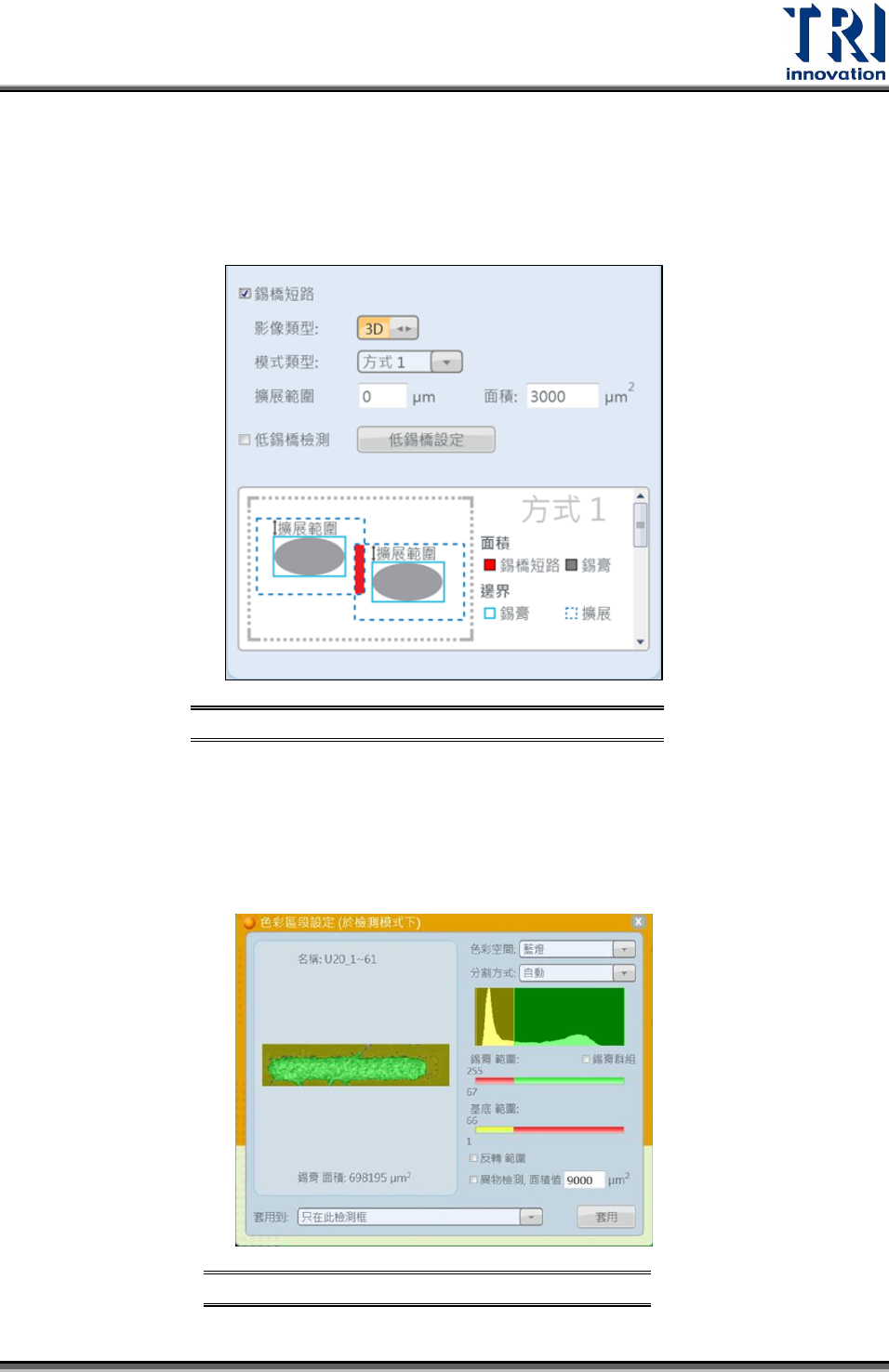

錫橋短路介面示意圖 圖180
影像類型：可選擇 2D 影像/3D 資料作為短路判斷的依據。
3D 模式：為預設設定，利用條紋光影像來作檢測。
2D 彩色模式：設定色彩檢測來進行檢測。按下色彩檢測會有設定式窗提
供各項設定參數。
色彩區域設定介面示意圖 圖181
Test Research Inc.
90 TR7007 User Guide--Software
色彩空間：可分別選擇使用藍/紅/綠影像。
分割方式：利用自動或手動模式設定門檻值後定義出錫膏與底層區域。

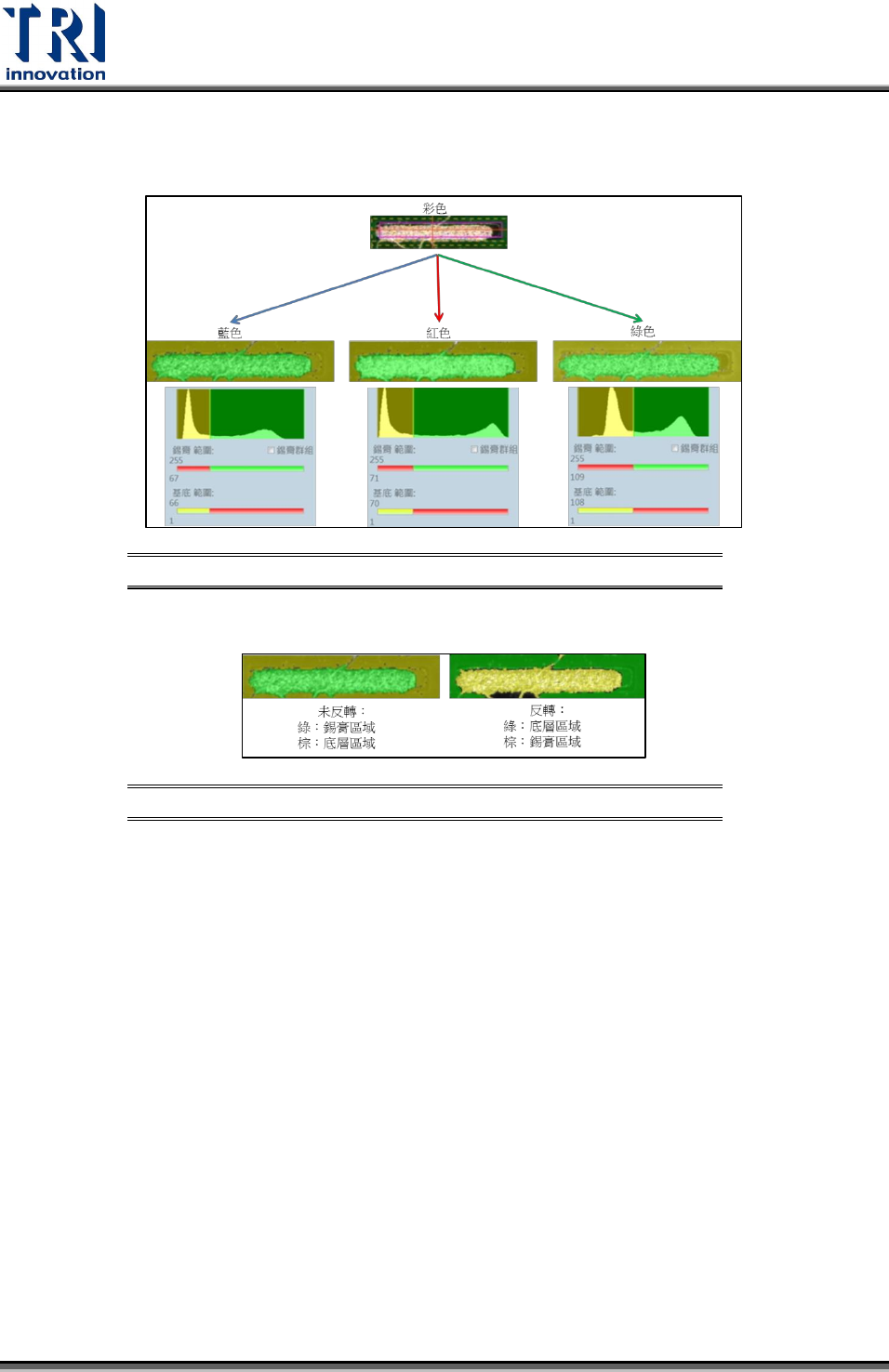

分割方式的結果示意圖 圖182
反轉範圍：將已定義的錫膏/底層區域互換。
未反轉與反轉範圍示意圖 圖183
異物檢測：設定異物的面積。
模式類型：分為方式 0 與方式 1。
方式 0：設定介面如下圖所示。藉由錫點超出 CAD 檢測框(或遮罩範圍)的錫膏
面積作為短路判定的依據。
遮罩範圍：從 CAD 檢測框往外延伸 μm 作為遮罩區域。此遮罩區域內的
錫膏不作短路的判定。
面積：最大允許超出 CAD 檢測框(或遮罩區域)的錫膏面積。
判定標準分為兩種狀況:
1. 若無設定遮罩範圍：超出 CAD 框的錫膏面積大於面積設定值時，則判定
為短路。
2. 若有設定遮罩範圍：超出遮罩範圍的錫膏面積大於面積設定值時，則判
定為短路。
Test Research Inc.
TR7007 User Guide--Software 91

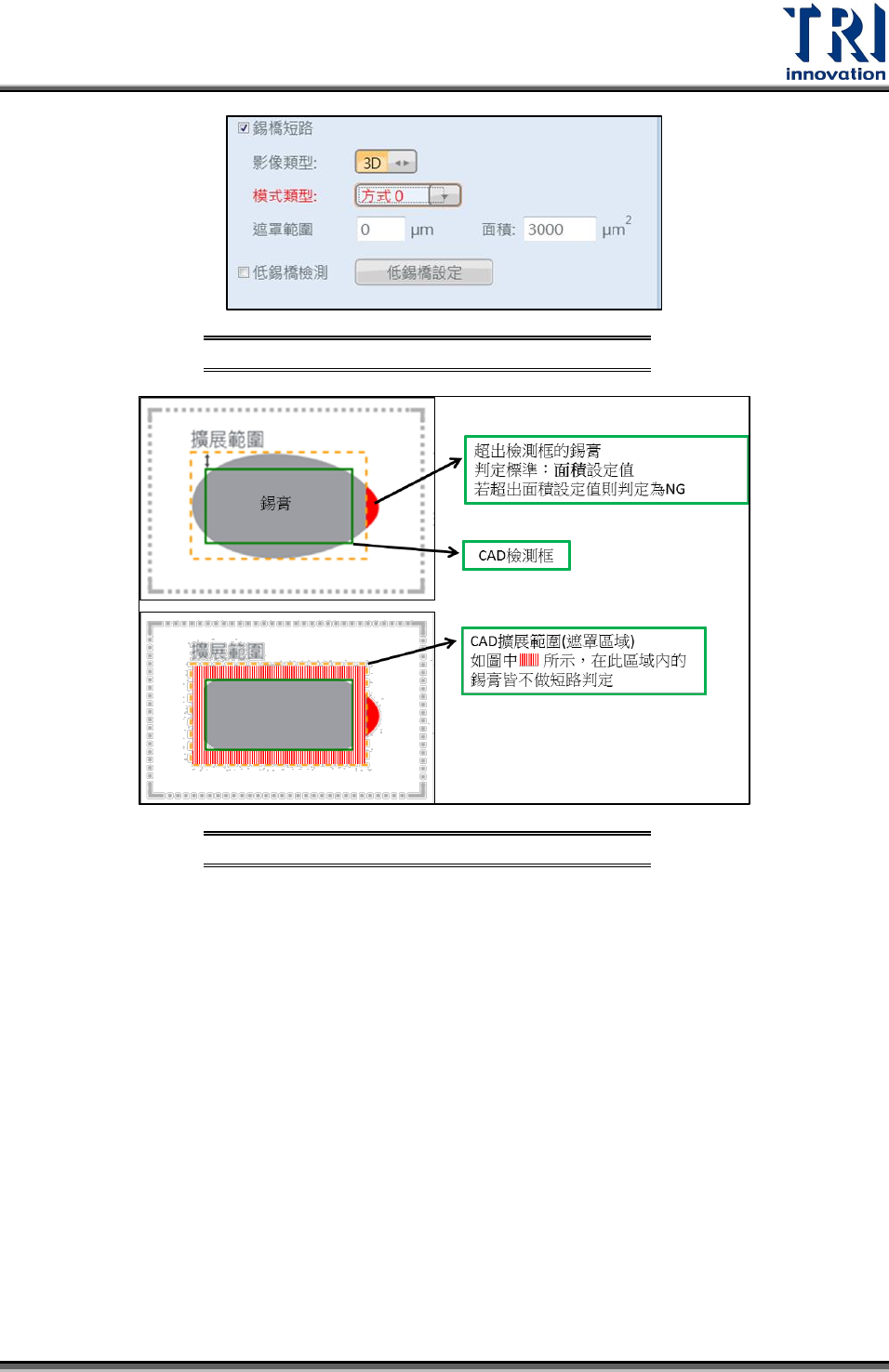

方式 0 設定介面示意圖 圖184
各參數設定示意圖 圖185
方式 1：兩個相鄰的錫點以是否有錫膏重疊作為短路判定的依據。
擴展範圍：設定錫膏區(或 CAD 框)往外延伸 μm，將此範圍內視為實際錫
膏的區域。
判定標準：分為三種情況：
1. 『錫膏區』與『錫膏區』：當兩相鄰擴展範圍內的錫膏重疊面積大於面積
設定值時，判定為短路。
2. 『錫膏區』與『CAD 框』：當錫膏區與 CAD 擴展範圍內的錫膏重疊面積
大於面積設定值時，判定為短路。
3. 『CAD 框』與『CAD 框』：當兩相鄰 CAD 擴展範圍內的錫膏重疊面積
大於面積設定值時，判定為短路。
