Test Research Inc. TR 7007 User Guide -- So ftware 93 低架橋檢測設定畫 面 圖 188 【其他】 其他介面示意圖 圖 189 搜尋：可切換設定單位 ( μ m 或百分比 ) 分別設定上下左右的搜尋範圍大小。
Test Research Inc.

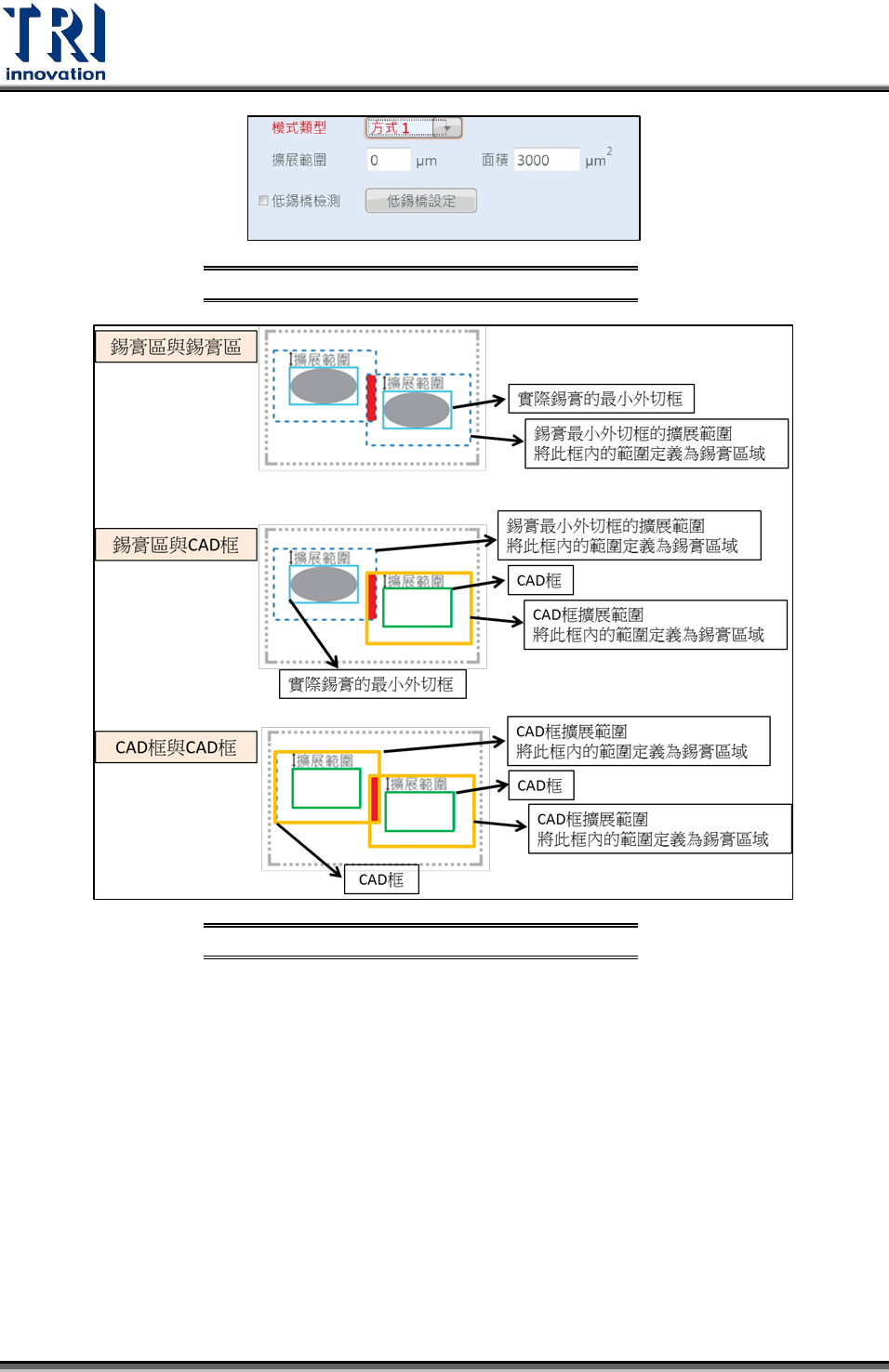

92 TR7007 User Guide--Software
方式 1 設定介面示意圖 圖186
各參數設定示意圖 圖187
低錫橋檢測：當錫橋短路程度很輕微(小於定義的底層相對值)時，建議啟用此
功能來檢測。如圖所示，可設定門檻值與抗雜訊遮罩使錫橋特徵明顯化。
Test Research Inc.

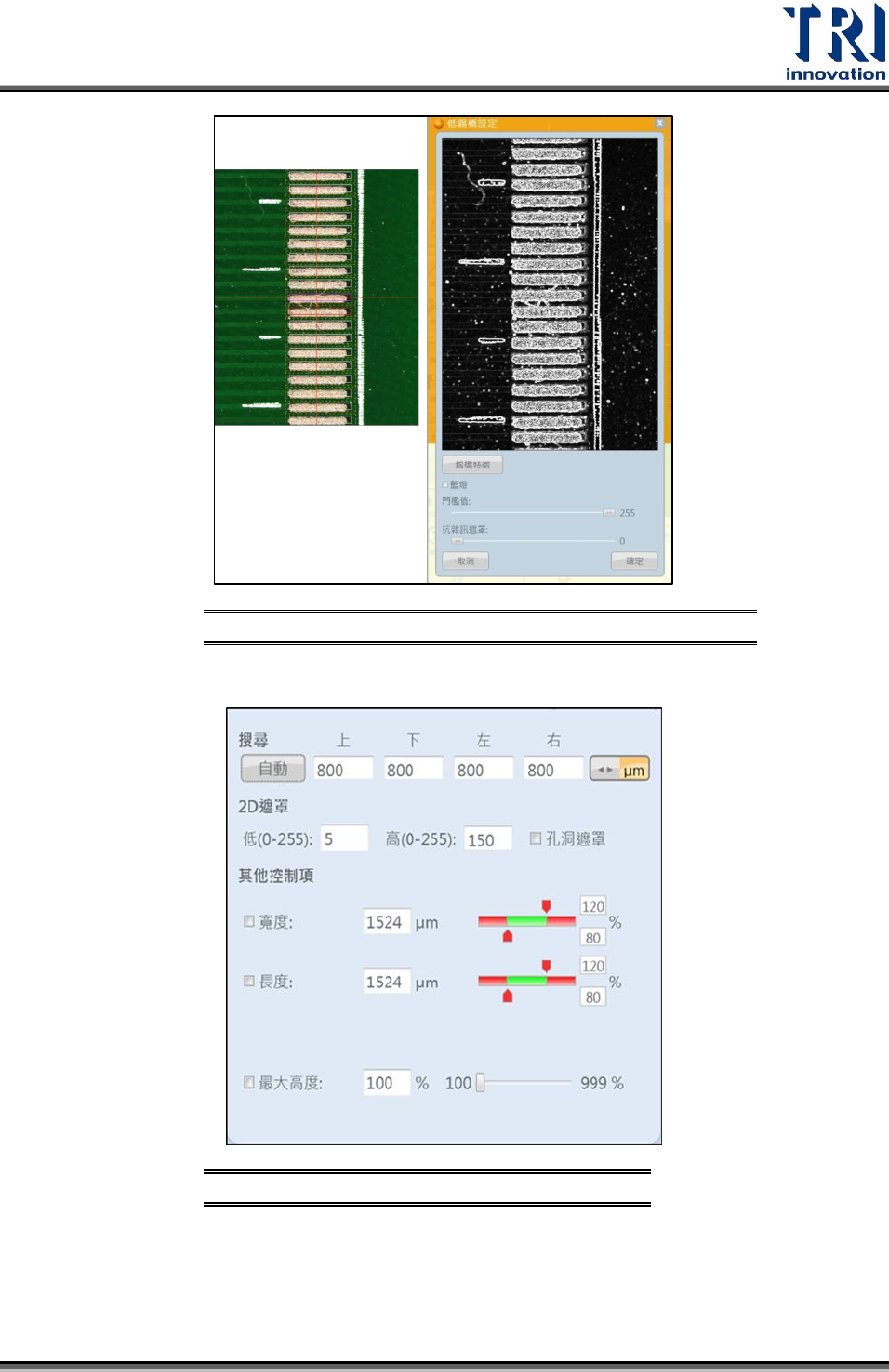

TR7007 User Guide--Software 93
低架橋檢測設定畫面 圖188
【其他】
其他介面示意圖 圖189
搜尋：可切換設定單位(μm 或百分比)分別設定上下左右的搜尋範圍大小。
Test Research Inc.

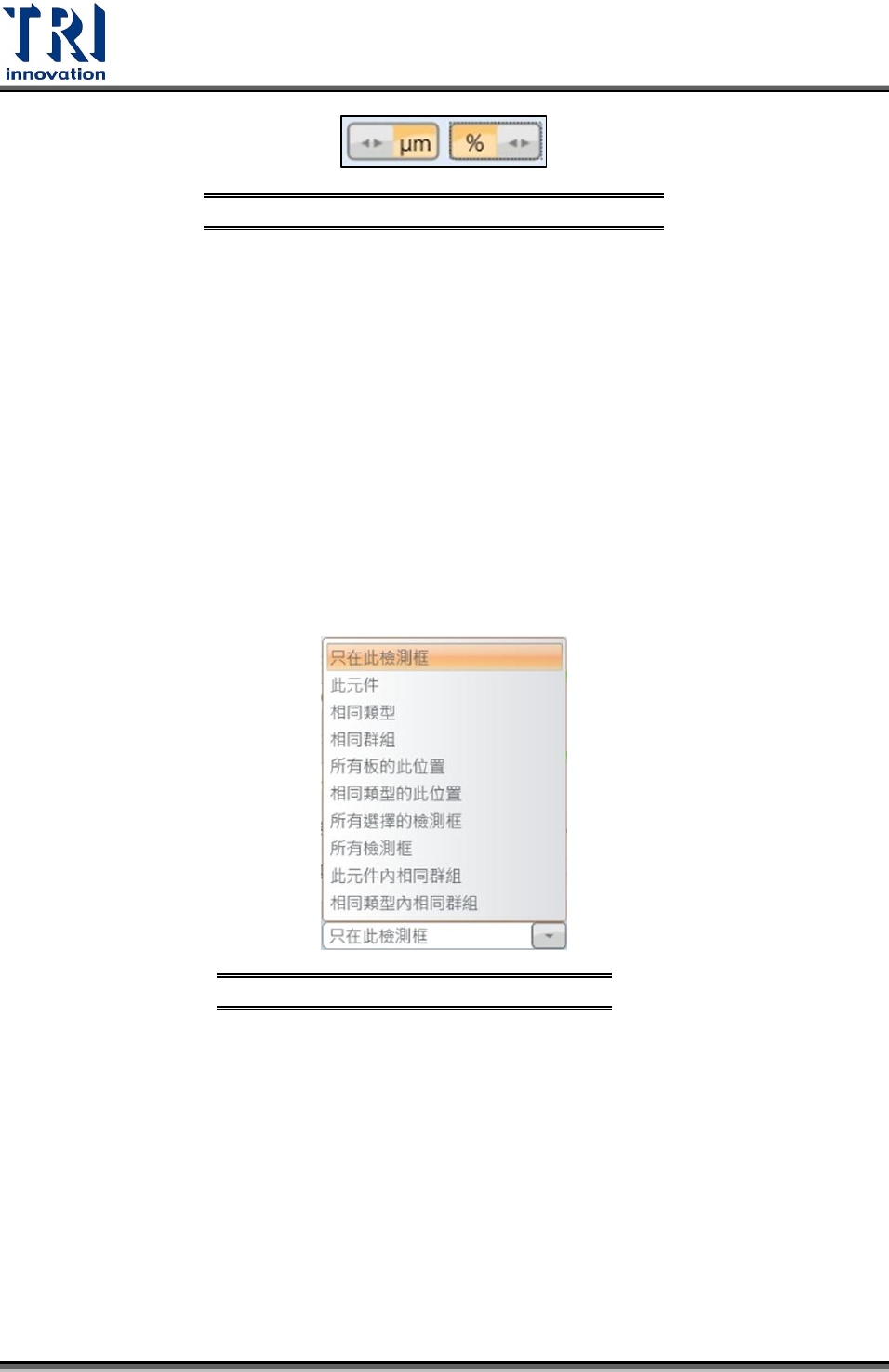

94 TR7007 User Guide--Software
切換設定單位示意圖 圖190
2D 遮罩：針對 2D 影像做遮罩設定。
低：將搜尋範圍內低於此門檻值的像素作遮罩。
高：將搜尋範圍內高於此門檻值的像素作遮罩。
孔洞遮罩：針對錫膏附近的孔洞影像進行遮罩，而此遮罩將不列入計算。
其他控制項：
寬度：於定義的錫膏區域下，針對錫膏寬度依照規格上下限來作判定。
長度：於定義的錫膏區域下，針對錫膏長度依照規格上下限來作判定。
最大高度：打勾代表啟用最大高度檢測，可決定錫膏長度的上限。
4. 套用範圍: 將修改後的設定值選擇欲套用的範圍，選單項目如下圖所示。
套用範圍選項示意圖 圖191
各選項的說明如下表所示：
