Test Research Inc. 96 TR 7007 User Guide -- So ftware 掃描 4.6 須先完成精靈才可使用此功能。 掃描受測板的全板圖像 ( 僅掃描圖像但未檢測 ) 。 檢測 4.7 須先完成精靈才可使用此功能。 使用設定的規格檢測受測板。 SPC 4.8 SPI 主機必 須要先安裝好 SPC 軟體。 點選此按鈕後直接開啟 SPC 軟體 詳情請參閱 SPC 軟體使用手冊。 關於 4.9 顯示當前軟體版…
Test Research Inc.
TR7007 User Guide--Software 95
套用範圍說明 圖192
5. 套用: 選擇套用範圍後，點選此按鈕套用設定。
開啟 4.4
開啟已儲存的*.xml 或*.xmlx 檔。
儲存 4.5
須先完成精靈才可使用此功能。
儲存當前製作的檢測資料。
若在執行掃描前儲存，直接儲存當前檢測資料，儲存格式可分為*.xml / *.xmlx。
若在執行掃描後儲存，在儲存前則會詢問是否需保存掃描的影像檔。
詢問視窗－是否保存影像檔 圖193
Test Research Inc.
96 TR7007 User Guide--Software
掃描 4.6
須先完成精靈才可使用此功能。
掃描受測板的全板圖像(僅掃描圖像但未檢測)。
檢測 4.7
須先完成精靈才可使用此功能。
使用設定的規格檢測受測板。
SPC 4.8
SPI 主機必須要先安裝好 SPC 軟體。
點選此按鈕後直接開啟 SPC 軟體
詳情請參閱 SPC 軟體使用手冊。
關於 4.9
顯示當前軟體版本資訊。
當有需要回饋版本資訊時，請務必版號與日期資訊一併回饋。
當前軟體版本資訊示意圖 圖194
Test Research Inc.
TR7007 User Guide--Software 97

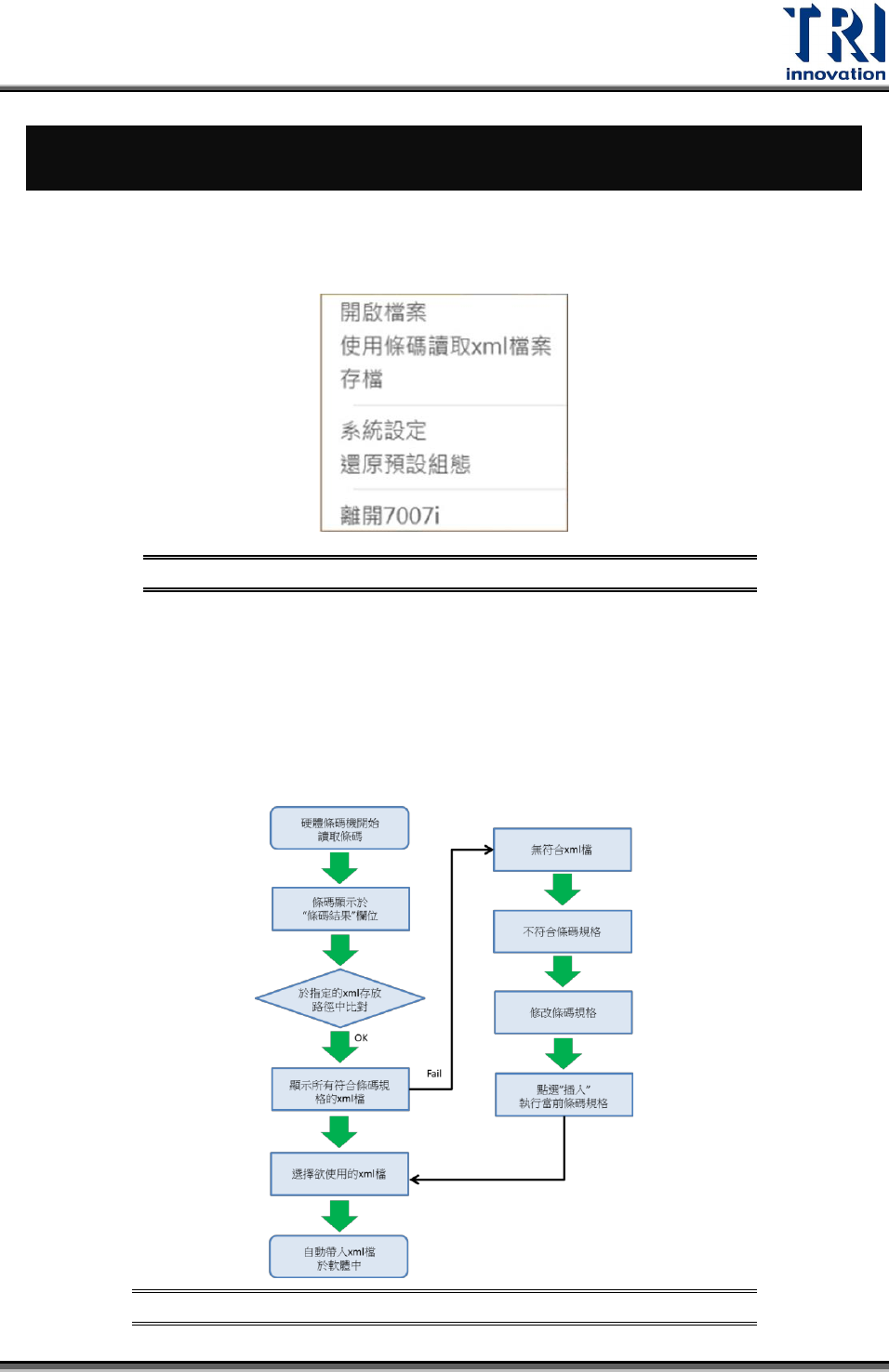

5 下拉式選單介紹
檔案 5.1
選項如下圖所示，將逐項說明功能：
『檔案』選單示意圖 圖195
5.1.1 開啟檔案
功能說明與 4..4 相同。
5.1.2 使用條碼讀取 XML 檔案
使用對應檔案讀取 xml 檔案：條碼需符合規格中 xml 檔名的特定字元。
使用對應檔案讀取 xml 檔案流程圖 圖196
