AIS400画框说明 - 第10页
错件框： 框选元件丝 印， 使用字符匹 配算法， 启用极性开启 （如图一） 。 如使用字符 匹配无法提取 文字可使用模 板匹配（如图 二） 。

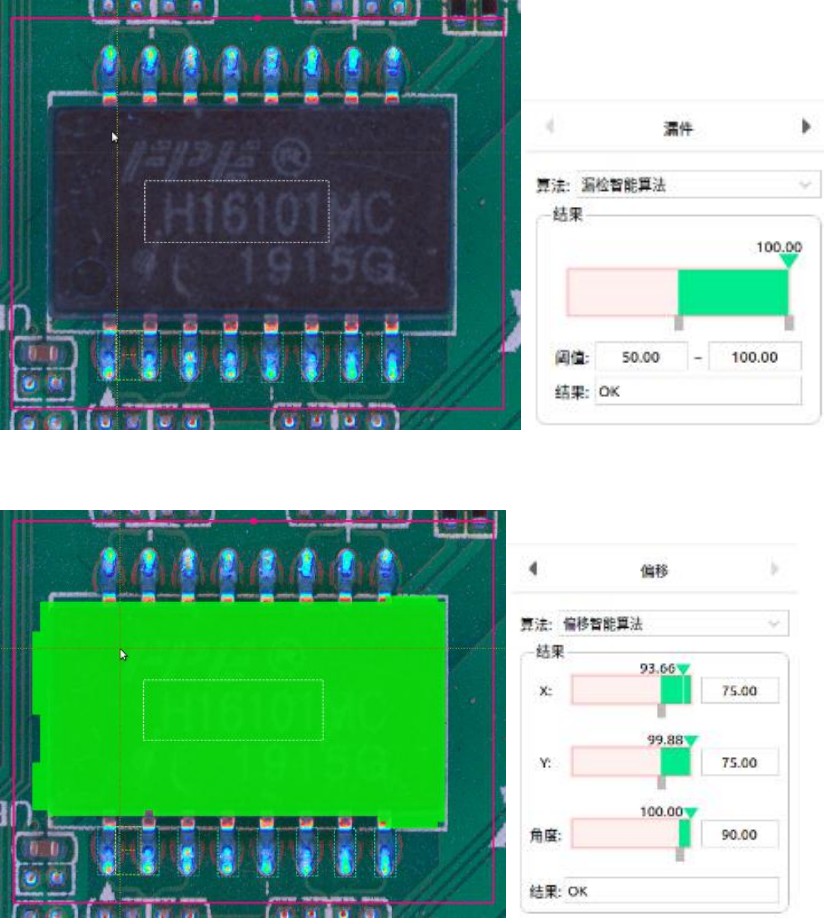

本体框：如上图，框选本体，使用漏检智能算法（框尽量画大一些）。
偏移框：偏移框与本体使用相同框，使用偏移智能算法（如上图），
参数默认为 X/Y 不超过 1/4 即 75.角度 90 实际为 4.5 度，可根据实际
工艺要求修改。
错件框：框选元件丝印，使用字符匹配算法，启用极性开启（如图一）。
如使用字符匹配无法提取文字可使用模板匹配（如图二）。

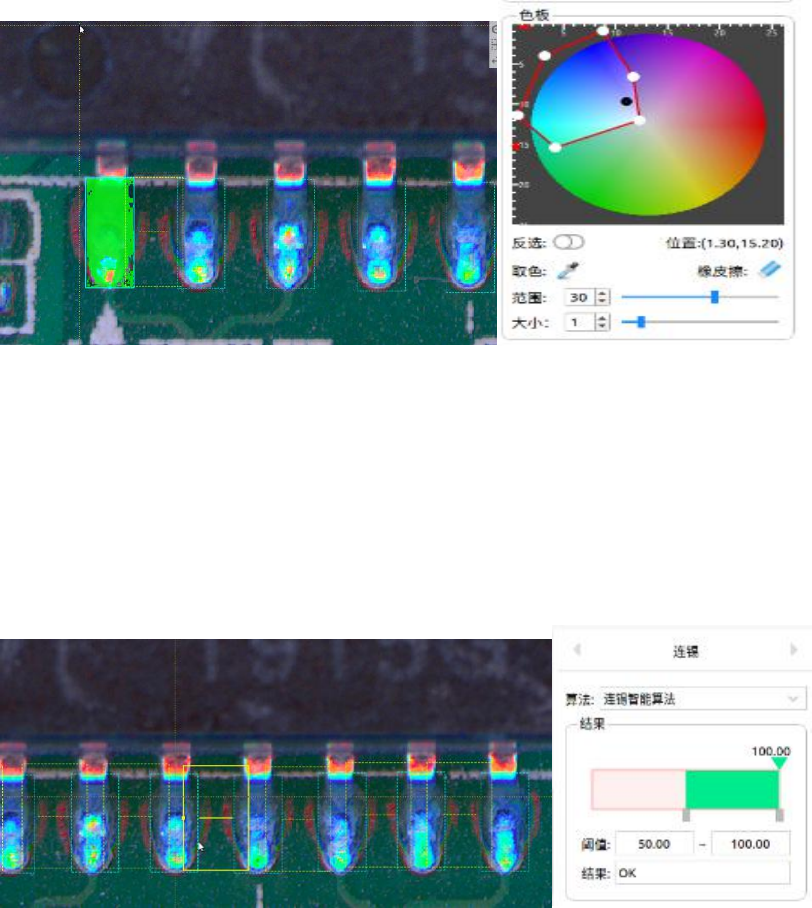

少锡框：如上图 2.框选 IC 引脚与焊盘上锡区域。框选完毕后使用调
试板将蓝色部分提取出来（绿色为提取效果）。
如 IC 引脚上锡较薄，蓝色部分较难提取，可采用引脚智能算法，
如上图 1
短路框：框选引脚间会发生短路的部位如上图，使用连锡智能算法。
